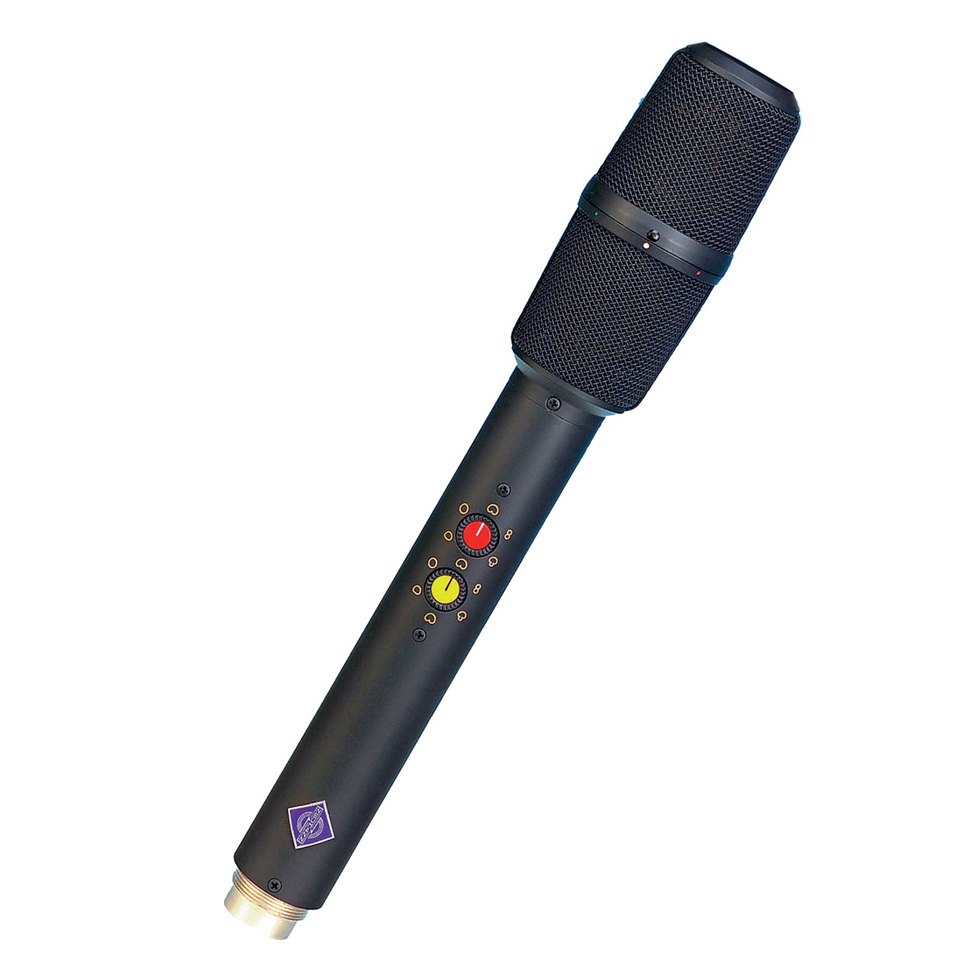

USM 69 i mt микрофон, чёрный Neumann                          артикул: 6976

Стереофонический микрофон USM 69 i имеет два независимых капсюля с двойной диафрагмой. Капсюли установлены вертикально и могут быть развёрнуты относительно друг друга. Диаграмму направленности можно выбирать отдельно для каждого капсюля.

Применение
Конденсаторный стереофонический микрофон USM 69 i для студийной стереофонической записи в конфигурациях MS или XY.

Конструкция
Микрофон состоит из секции усиления и секции капсюлей. Секция усиления состоит из двух микрофонных усилителей, работающих независимо друг от друга и обладающих очень низким уровнем собственного шума.

Два совершенно независимых микрофонных капсюля установлены внутри микрофонной головки на одной оси друг над другом. На тончайшие мембраны из полиэстера методом напыления нанесён слой золота. Верхний капсюль вращается относительно нижнего в пределах угла 270°. Цветная метка на нижнем капсюле помогает точно определить угол смещения капсюлей относительно друг друга.

Когда звуковые волны с разных направлений достигают капсюлей, микрофон генерирует звуковые сигналы разной интенсивности, но не с разницей по времени. Капсюли расположены очень близко и звук достигает их одновременно. В результате получается интенсивный стереосигнал, который при суммировании обеспечивает превосходную моно совместимость без помех.

Диаграммы направленности
На корпусе USM 69 i имеются два ротационных переключателя направленности, свой для каждого капсюля, поэтому не требуется специальных блоков или адаптеров питания.

Два выхода подключаются непосредственно к входным разъёмам, на которые подаётся фантомное питание 48 В.

Помимо обычных диаграмм направленности: круговой, кардиоидной и 8-образной мы добавили гиперкардиоидную и широкую кардиоидную диаграммы направленности.

Встроенный преобразователь постоянного тока обеспечивает необходимые капсюлям напряжение поляризации.

Электрические характеристики
Усилители характеризуются высоким выходным уровнем и чрезвычайно низким уровнем собственного шума. Благодаря этому можно без проблем записывать отдалённые, а также, близко расположенные очень громкие источники звука.

Каждый усилитель оборудован активным фильтром, подавляющим низкочастотные помехи от задуваний и структурных шумов. Также фильтр обеспечивает защиту выходного каскада от перегрузок из за нежелательных инфразвуковых частот.

Использование в качестве монофонического микрофона
USM 69 i можно использовать и как два независимых монофонических микрофона. При записи часто возникает необходимость иметь монофонический микрофон в качестве резервного, или тогда, когда одновременно требуется получить два сигнала с разнвми диаграммами направленности.

Выходы с двух каналов микрофона можно объединять (каскадировать). В этом случае, кроме разных диаграмм направленности, можно получить и другие преимущества от совмещения характеристик двух каналов.

Надёжность в работе
Обе микрофонные системы функционируют абсолютно независимо друг от друга.

Второй усилитель не пострадает, даже если в первом произойдёт разрыв земли одного из каналов или короткое замыкание на одном из выходов.

Микрофон продолжит работать в монофоническом режиме, даже если второй канал не подключён или неисправен. Но, благодаря простой и надёжной схемотехнике, возможность возникновения неисправности невелика.

При неисправности в преобразователе постоянного тока наличие диодного моста гарантирует продолжение работы всей системы. При этом диаграмма направленность автоматически становится кардиоидной, а чувствительность уменьшается на 3 дБ.

Все открытые поверхности микрофонного капсюля, в том числе мембраны, заземлены. Такая конструкция делает его невосприимчивым к атмосферным и электрическим помехам, а также к загрязнению микрочастицами.
