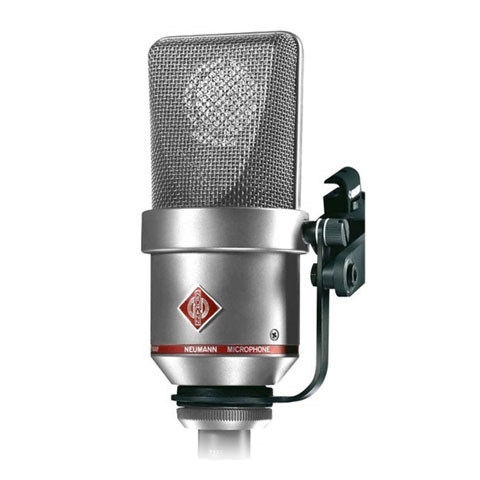

TLM 170 R микрофон, никелевый Neumann                         артикул: 7165

Благодаря способности выдерживать высокий уровень звукового давления это идеальный микрофон для записи духовых инструментов.

TLM 170 R - первый микрофон Neumann, в котором использована полупроводниковая схема, построенная по технологии fet 100 (Field-Effect Transistor). В сочетании с балансным бестрансформаторным выходным каскадом она обеспечивает исключительно низкий уровень собственного шума и впечатляющий динамический диапазон.

Одна из пяти диаграмм направленности выбирается с помощью ротационного переключателя. Установив переключатель в позицию, помеченную литерой "R", направленность можно изменять дистанционно, с помощью источника питания N 248. При этом специальный кабель не требуется.

На тыльной стороне корпуса расположены переключатели аттенюатора -10 дБ, применяемого для работы с исключительно высокими уровнями звукового давления, и обрезного фильтра НЧ, подавляющего структурные шумы.

Применение
TLM 170 R – конденсаторный микрофон с большой диафрагмой и пятью переключаемыми диаграммами направленности. Его звук очень прозрачный, нейтральный, в отличие от некоторых других наших моделей, имеющих ярко выраженные индивидуальные особенности.

Таким образом TLM 170 R может применяться в разнообразных областях звуковой индустрии - в профессиональных и полупрофессиональных студиях звукозаписи, дубляжа, вещании, в кино и на телевидении. Диаграммы направленности можно изменять ротационным переключателем непосредственно на микрофоне или дистанционно, с помощью источника питания N 248.

Акустические характеристики
На рабочей стороне TLM 170 R размещён логотип Neumann. Крупный капсюль, расположенный внутри защитной решётки, обеспечивает ровную отдачу и широкий угол приёма на всех диаграммах направленности. АЧХ до 10 кГц внутри угла 110° является линейной и параллельной значениям для 0°.

Таким образом, TLM 170 R обеспечивает весьма ровные частотные характеристики в диффузном поле, что важно для работы в помещениях с большим временем реверберации, где к микрофону с разных сторон возвращается множество отражённых звуковых волн. При записи акустические свойства не влияют на тональную окраску звука. Эти характеристики достигнуты без применения приборов обработки коррекции резонансов.

Таким образом, микрофон великолепно сохраняет импульсные характеристики, воспроизводит музыкальные и речевые детали без окрашивания звучания.

Капсюль TLМ 170 R установлен на эластичном креплении в целях уменьшения влияния структурных шумов на работу микрофона.

Диаграммы направленности
Помимо обычных диаграмм направленности: круговой, кардиоидной и 8-образной мы добавили гиперкардиоидную и широкую кардиоидную диаграммы направленности. По сравнению со стандартной кардиоидной, гиперкардиоидная более эффективно подавляет звуки вне оси направленности, а широкая кардиоидная особенно удобна для записи групп инструментов.

Дистанционное управление
Источник питания N 248 обеспечивает дистанционное переключение направленности путём изменения напряжения фантомного питания. Диапазон варьируется в пределах +/- 3 В относительно номинала 48 В (согласно стандарту DIN разрешён допуск в пределах +/- 4 В).

Ротационный переключатель на корпусе микрофона должен быть установлен в позицию "R" (remote control). При этом специальная схема в предусилителе анализирует абсолютное значение напряжения фантомного питания и выбирает соответствующую диаграмму направленности. Для подключения источника питания к микрофону используется стандартный микрофонный кабель длиной до 300 метров с 3-контактными разъёмами XLR.

Электрические характеристики
Буквы TLM (transformerless microphone) в названии микрофона означают, что в нём используется бестрансформаторная технология. Трансформатор в выходном каскаде TLМ 170 R заменён на электронную схему, которая гарантирует высокие показатели подавления синфазного сигнала и защиту балансного сигнала от РЧ-интерференции.

Установка на стойку
TLМ 170 R оборудован маятниковым кронштейном-держателем для установки на микрофонном «журавле» или на вертикальной стойке. Кронштейн оснащён резиновыми элементами, которые защищают микрофон от механических воздействий. При необходимости кронштейн может устанавливаться с противоположной стороны корпуса микрофона.

При использовании кабеля IC 4 (например, с потолочным подвесом MNV 87) кронштейн необходимо демонтировать. После этого следует закрепить микрофон на шарнирном держателе кабеля.

Фильтр и аттенюатор
В TLM 170 R имеется переключатель аттенюатора 10 дБ, использующегося для защиты последующих цепей от перегрузки. Второй переключатель, расположенный на тыльной стороне корпуса, обеспечивает изменение АЧХ на частотах ниже 100 Гц для подавления структурных шумов.

Надёжность в работе
Все открытые поверхности микрофонного капсюля, в том числе мембраны, заземлены. Такая конструкция делает его невосприимчивым к атмосферным и электрическим помехам, а также к загрязнению микрочастицами.

Основные особенности:
