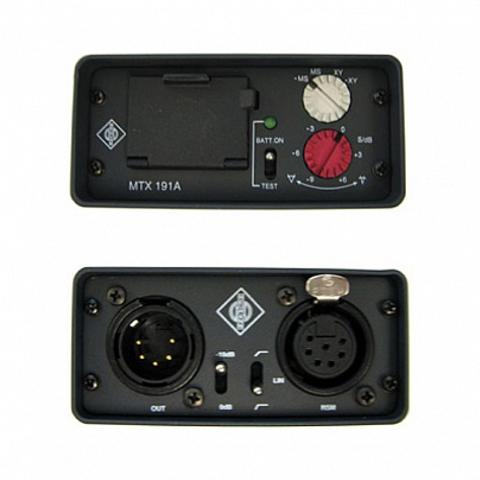

MTX 191 A матричный усилитель Neumann                         артикул: 7331

Оригинальный матричный усилитель MTX 191 A Neumann.

MTX 191 A - матричный усилитель используется для обработки M-S сигналов от стереомикрофона  RSM 191, или от активных капсюлей KM 20 и KM 40. Цвет чёрный.

С помощью вращающегося переключателя обеспечивается регулировка уровня бокового (side) сигнала относительно уровня среднего (middle) сигнала. Регулировка осуществляется в диапазоне от -9 дБ до +6 дБ шагом по 3 дБ. Таким образом, в диапазоне между 60° и 170° изменяется угол направленности. Независимо от этого выбирается формат выходного сигнала (M-S или X-Y).

В зависимости от позиции вращающегося переключателя, расположенного на лицевой панели усилителя, на выход подаётся сигнал в формате M-S или X-Y. Сигнал X-Y получается из M-S сигнала методом суммирования (X = M + S) или вычитания (Y = M - S). В обоих режимах допускается электрическая инверсия правого и левого входных сигналов, если для удобства записи микрофон в студии ориентирован верхней стороной вниз.

Для подавления низкочастотных шумов матричный усилитель оборудован пропускным фильтром ВЧ с переключателем частоты 40 (линия) / 80 / 200 Гц.

Для питания усилителя и микрофона можно использовать внешний источник фантомного питания 48 В, такой как блок питания BS 48i-2, или батарею типа «крона» 9 В, устанавливаемую в специальный отсек матричного усилителя. Одна алкалиновая батарея обеспечивает 8 часов беспрерывной эксплуатации.

Коммутация N 191 A с микрофонами осуществляется с помощью 7-pin кабелей KT 5 и  KT 6. Коммутация N 191 A с активными капсюлями KM 20 и KM 40 осуществляется с помощью кабеля AC 30. Звуковой сигнал подаётся через разъём XLR 5 M. В выходном сигнале полностью отсутствует DC-составляющая. Для коммутации с несимметричными приёмниками сигнала предлагается использовать кабельные адаптеры AC.
