Описание

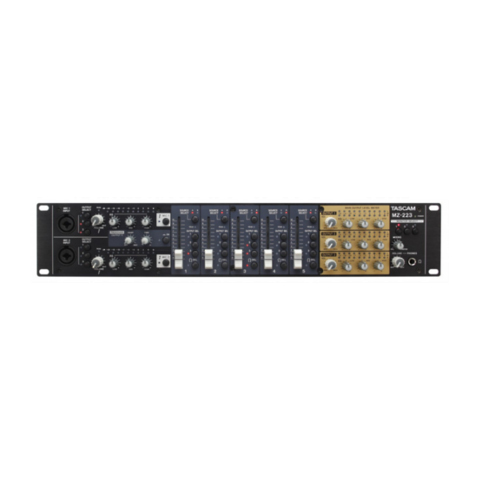

Оригинальный микшер MZ-223 Tascam.
MZ-223 - представляет собой мощный универсальный многоканальный мультизональный микшер, имеющий компактный 2U рэковый дизайн. Устройство предлагает гибкую многозональную маршрутизацию, микширование и разделение аудио сигналов, поступающих одновременно от нескольких источников. Это может быть музыка, воспроизводимая с медиа плеера, кассетной деки, CD проигрывателя или проигрывателя винила, а также речь, произносимая в микрофон. Простота управления сигналами обеспечивается с помощью обычных фейдеров и кнопок назначения на передней панели. Разработанный для беспроблемной интеграции в практически любую систему, микшер отлично подойдет для небольших инсталляций, например, в отелях, помещениях для переговоров, школах и любых других, требующих независимой маршрутизации аудио сигналов.
Tascam MZ-223 оснащен расположенными на задней панели пятью входными аудио каналами, каждый из которых состоит из пары небалансных RCA стерео входов. Для каждого канала предусмотрена ручка регулировки гейна, а на двух каналах (1 и 2) добавлен переключатель Line/Phono, что позволяет обрабатывать сигнал Phono уровня и делает возможным подключение к ним виниловых вертушек (turntables). На передней панели расположены два combo XLR/Jack входа для подключения микрофонов.
Независимые выходы для трех зон оснащены комбинацией профессиональных балансных разъемов XLR и разъемов RCA для использования с длинными кабелями и подключения к обычным местным усилителям или спикерам. Такая гибкость позволяет, к примеру, воспроизводить музыку в зоне 1 и звуки природы в зоне 2, в то время как другой аудио трек или голосовое объявление будет звучать в зоне 3. Устройство снабжено удобной функцией Talkover, которая при использовании микрофона автоматически понижает уровни всех остальных источников.
Привычные органы управления, такие как слайдеры регулировки уровня, кнопки и переключатели маршрутизации, а также ручки эквалайзеров позволяют легко и быстро настроить микшер и обеспечивают простоту работы с ним. Предусмотрен стерео мастер выход на записывающее устройство, что дает возможность сохранить информацию события. Универсальность и большие возможности маршрутизации микшера приятно дополняются его компактностью и доступностью.
Технические характеристики
Количество микрофонных входов
|
2
|
Разъем микрофонных входов
|
2 x combo XLR/jack
|
Импеданс микрофонных входов
|
33 кОм
|
Номинальный уровень микрофонных входов
|
-65 дБu (ручка VOLUME на MAX)
|
Номинальный уровень микрофонных входов
|
-10 дБu (ручка VOLUME на MIN)
|
Диапазон гейна микрофонных входов
|
55 дБ
|
Количество линейных стерео входов
|
10 (2 из них с переключателем line/phono)
|
Разъемы линейных входов
|
10 x RCA
|
Номинальный уровень линейных входов
|
-10 дБV
|
Максимальный уровень линейных входов
|
10 дБV
|
Импеданс линейных входов
|
22 кОм
|
Количество зон
|
3
|
Количество выходов для каждой зоны
|
4 (XLR L, XLR R; RCA L, RCA R)
|
Номинальный уровень выходов RCA
|
-10 дБV
|
Максимальный уровень выходов RCA
|
6 дБV
|
Импеданс выходов RCA
|
200 Ом
|
Номинальный уровень выходов XLR
|
4 дБu
|
Максимальный уровень выходов XLR
|
4 дБu2
|
Импеданс выходов XLR
|
200 Ом
|
Выход на мониторы
|
2 x RCA (L, R)
|
Номинальный уровень выхода на мониторы
|
-16 дБV
|
Максимальный уровень выхода на мониторы
|
0 дБV
|
Импеданс выхода на мониторы
|
200 Ом
|
Выход для наушников
|
6,3 мм jack
|
Максимальная мощность выхода для наушников
|
50 мВт + 50 мВт при нагрузке 32 Ом
|
Независимые эквалайзеры
|
для каждого выходного канала и для микрофонных входов
|
Частотный отклик
|
20 Гц – 20 кГц
|
Искажения
|
0,03% или меньше
|
Перекрестные помехи
|
(Crosstalk): 65 дБ
|
Питание
|
AC адаптер (PS-M1524)
|
Входное напряжение адаптера
|
AC 100 –240 В ~, 50/60 Гц
|
Выходное напряжение адаптера
|
DC 15 В
|
Выходной ток адаптера
|
2.4 А
|
Потребляемая мощность
|
35 Вт
|
Размеры
|
482.0 мм (19”) × 88.0 мм (3 1/2”) × 93.2 мм (3 5/8”) (ширина × высота × глубина, включая выступы).
|
Вес
|
2,5 кг
|
