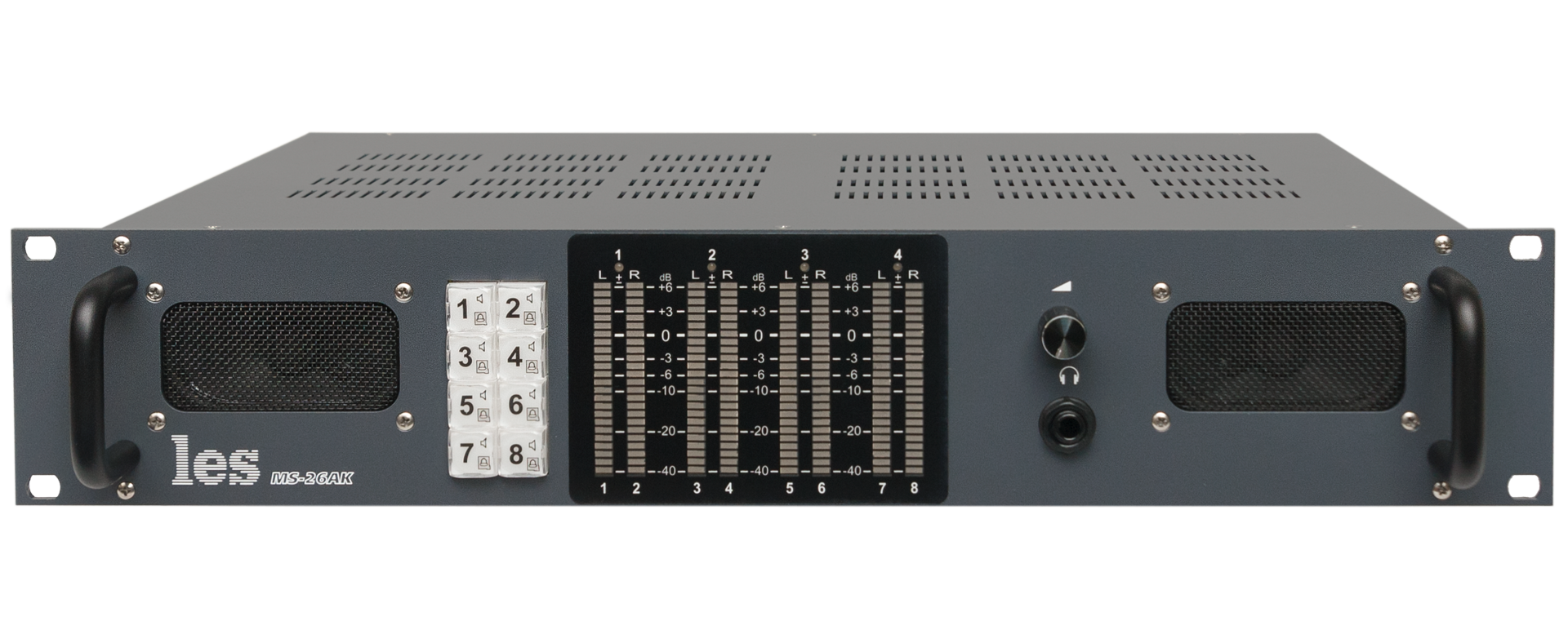

MS-26AK 8 канальный измеритель уровня звука Les   

Оригинальный 8 канальный измеритель уровня звука MS-26AK Les.

Восьмиканальный индикатор уровня и монитор аналоговых симметричных звуковых сигналов MS-26AK предназначен для использования в монтажных и эфирных аппаратных радиовещания и телевидения.

Основные особенности:

• Светодиодные излучатели различных цветов с большой площадью свечения и широким углом зрения обеспечивают высокую надежность и удобство работы оператора. Отображение уровня – светящейся цепочкой светодиодов зеленого, желтого и красного цветов. При уровне ниже 0 дБ – светодиоды зеленые, выше - красные. Уровень 0 дБ отмечен желтым делением.

• Шкала индикации – логарифмическая с растяжкой вокруг 0 дБ. Одно деление в диапазоне -20 .. -10 дБ соответствует 2 дБ, в районе 0 дБ соответствует 1 дБ. Установленные уровни чувствительности соответствуют моменту начала зажигания соответствующего светодиода. Уровень, соответствующий индикации «0 дБ» выбирается переключателем на плате в диапазоне от -6 до +6 дБм (одновременно для всех 8 каналов), перемычки на плате позволяют повысить чувствительность отдельных каналов на 6 дБ.

• Каждая пара оснащена схемой измерения взаимной корреляции сигналов, отображаемой в виде отдельного двухцветного светодиода, зеленого – при синфазных сигналах, красного – при противофазных. Время нарастания и спада показаний коррелометра – 3 сек. Коррелометр выключен при работе с независимыми - моно сигналами.

• Восемь кнопок на передней панели управляют коммутатором, подающим сигнал на усилитель встроенных громкоговорителей. Переключатель на плате устанавливает способ контроля – в стерео режиме каналы коммутируются попарно и кнопки загораются парами, в моно – один канал подается на оба громкоговорителя, кнопки загораются по одной.

• Входы всех каналов могут конфигурироваться либо как высокоомные, работающие «на проход» (10 кОм), либо как низкоомные (600 Ом - в стандартной поставке). Чувствительность входов может регулироваться ступенчато (-12...+6 дБ) – переключателем на плате, под крышкой, и плавно – кнопками с передней панели при настроечном положении переключателя на плате.

• Функционально измеритель соответствует квазипиковому измерителю группы I согласно ГОСТ 21185-75 (DIN 45406) со временем усреднения 5 мс (-2 дБ) и спадом 1.7 с (20 дБ).

• Блок может непрерывно контролировать пропадание любого из 8 каналов и занижение одного канала по отношению к соседней в стереопаре. Контроль пропадания осуществляется по уровню индикации – если уровень какого-либо канала не превышает порогового (-25 или –35 дБ, выбирается переключателем на плате) в течение более 10 или 30 сек (выбирается тем же переключателем), кнопка, соответствующая этому каналу начинает моргать красным и раздается прерывистый звуковой сигнал. То же самое происходит при длительном (10 или 30 сек) занижении одного канала стереопары по отношению к другому на белее, чем 6 дБ. Работу системы контроля пропадания отдельного канала и занижения уровня в стереопаре можно полностью отключить переключателем на плате.

• Сменные надписи в кнопках (приложены к описанию) и сменные липкие пленки на передней панели позволяют использовать прибор как для контроля 8 моно независимых каналов, так и 4х стерео. При необходимости, прибор можно использовать для контроля сигналов передатчика стерео вещания. В этой версии монитор предназначен для контроля двух входных линий передатчика – Основной и Резервной, и выхода передатчика, подаваемого с контрольного приемника. Четвертый вход – общего назначения. Для этого варианта применения специализированное ПО (отдельно оговаривается при заказе) дополнительно осуществляет контроль, поканально сравнивая уровни входов Основного, Резервного и Демодулятора.

• Индикатор уровня выполнен в виде одного 19-дюймового блока высотой 2U.

• Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
