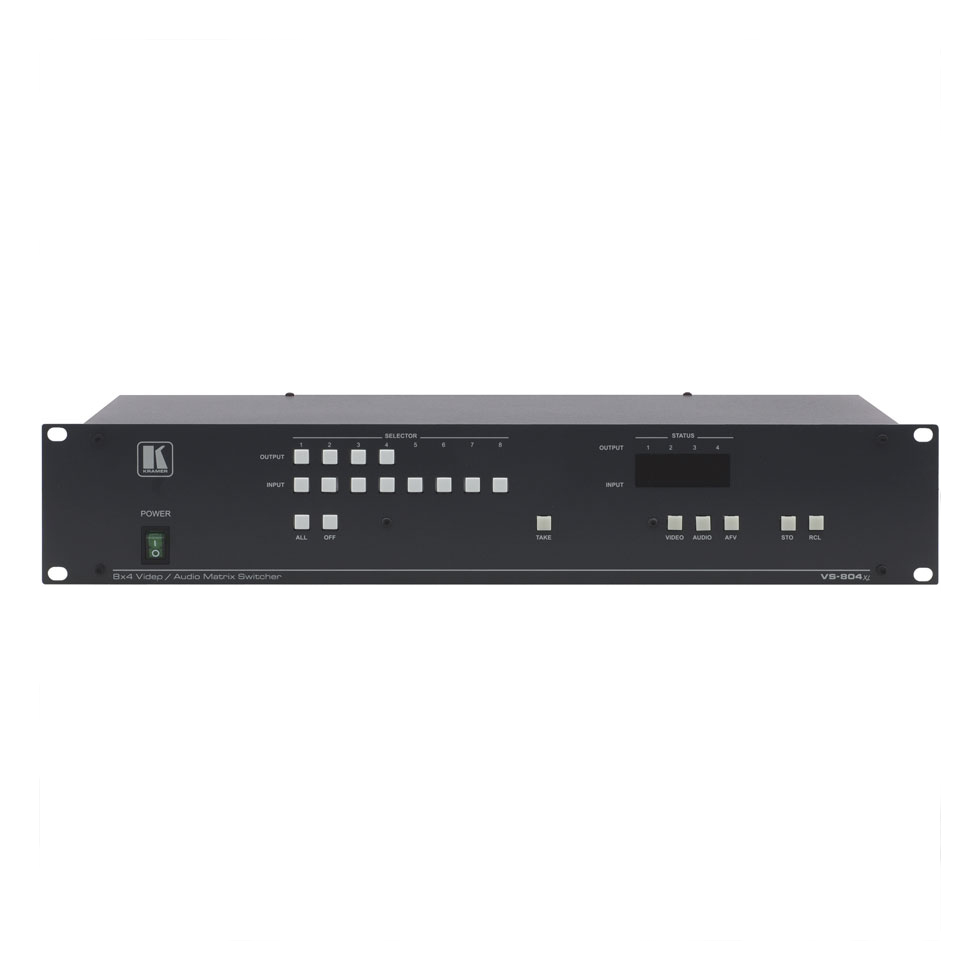

Оригинальный матричный коммутатор VS-804xl Kramer.

Kramer VS-804xl – матричный коммутатор 8:4 сигналов композитного видео с переключением в интервале вертикального кадрового гасящего импульса и аудио стереосигналов. Позволяет коммутировать любой из входов на один или одновременно на все выходы. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов.

Устройство имеет множество дополнительных функций. Задержка сигнала аудио позволяет коммутировать аудио независимо от изображения. В памяти можно сохранить шесть предустановок для получения быстрого доступа к часто используемым конфигурациям. Функция TAKE позволяет разместить несколько коммутаций в очереди, а затем активировать их одним нажатием кнопки. В комплект входит программное обеспечение для Windows®.

Управление осуществляется кнопками на лицевой панели, по интерфейсам RS-232 и RS-485.
Коммутатор прост в использовании, выполнен в надежном и прочном корпусе и размещается в стандартной 19” стойке, занимая высоту 2U. Благодаря полосе пропускания 200 МГц устройство является полностью прозрачным элементом на пути прохождения сигнала.

Технические характеристики

Входы	8 видео композитных, 1 В/75 Ом, разъемы BNC.1 синхро, 1 В/75 Ом, с переключателем выбора синхронизирующего входа. 8 аудио стерео, +4 dBm/33 кОм, разъемы RCA
Выходы	4 видео композитных, 1 В/75 Ом, разъемы BNC. 4 аудио стерео, +4 dBm/75 Ом (макс. 24 В), разъемы RCA
Коммутация	В интервале вертикального кадрового гасящего импульса
Полоса пропускания видеосигнала	200 МГц
Дифференциальная фаза	0,03°
Дифференциальное усиление	0,05%
К-фактор	менее 0,05%
Отношение видеосигнал/шум	74 дБ
Перекрестные помехи (видео)	Менее –50 дБ на частоте 5 МГц
Коэффициент гармоник	0,016% (1 В, 1 кГц)
Нелинейность	менее 0,1%
Полоса пропускания аудиосигнала	100 кГц
Отношение аудиосигнал/шум	88 дБ, невзвешенный (1 В)
Регулировки	Ручные, RS-232, RS-485
Источник питания	~230 В, 50/60 Гц, 11 ВА
Масса	около 3,5 кг
Габариты (Ш * Г * В)	19” x 7” x 2U; устанавливается в стандартную 19” стойку

Комплект поставки

матричный коммутатор
сетевой шнур
ПО для Windows®
нуль-модемный адаптер
