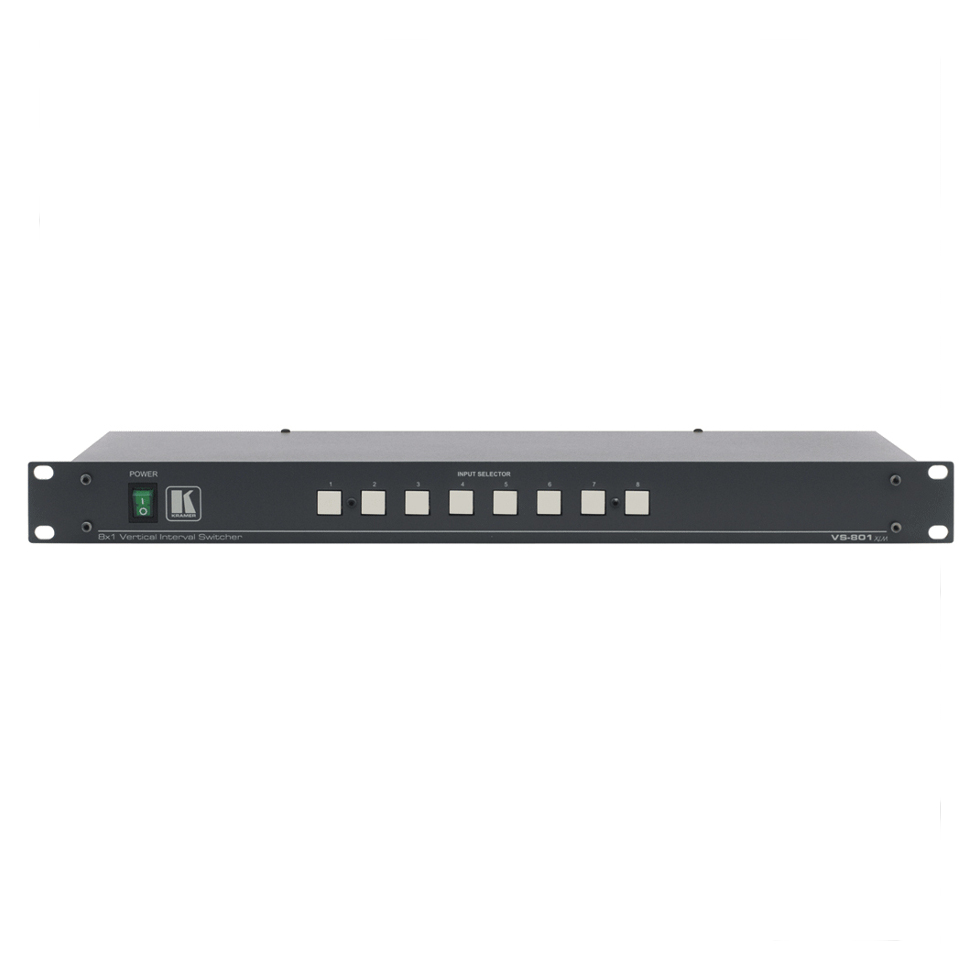

Оригинальный коммутатор VS-801xlm Kramer.

Kramer VS-801xlm - коммутатор 8х1:3 звуковых и видеосигналов (с переключением по КГИ), 400 МГц.

Является высококачественным устройством для коммутации звуковых стереосигналов и композитных видеосигналов с переключением в интервале кадрового гасящего импульса. Оно коммутирует один из 8 входов на один выход. Благодаря тому, что выход имеет функцию усилителя-распределителя, подающего сигнал на три параллельных видео и аудиовыхода, один сигнал можно подавать на три видеорекордера, монитора и т.п. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройства данной серии поддерживают управление с помощью кнопок на передней панели, по интерфейсам RS-232, RS-485, а также ДУ замыканием контактов. Все они легко интегрируются в более разветвленные коммутационные системы. Например, соединение двух коммутаторов VS-801xlm позволяет получить коммутатор 8:1 для Y/C (S-video), трех – для YUV, четырех – для RGBS и т.д. Коммутаторы семейства выполнены в прочных и надежных корпусах и устанавливаются в стандартную 19” стойку, занимая высоту 1 U. Благодаря широкой полосе пропускания они являются полностью прозрачными элементами на пути прохождения сигнала.

Технические характеристики

Входы	8 видео (композитный или одна составляющая компонентного), 1 В/75 Ом, разъемы BNC; 10, 8 аудио стерео, +4 dBm, 10 кОм, разъемы RCA; 1 внешнего синхросигнала (или композитный видео), 1 В/75 Ом, разъем BNC
Выходы	1 (3 для xlm) видео (композитный или одна составляющая компонентного), 1 В/75 Ом, разъемы BNC; 1 (3 для xlm) аудио стерео, до 28 В/50 Ом (24 dBm), разъемы RCA
Полоса пропускания видеосигнала	400 МГц на уровне –3 дБ
Дифференциальная фаза	0,03°
Дифференциальное усиление	0,04%
К-фактор	менее 0,05%
Отношение видеосигнал/шум	более 77,6 дБ
Коэффициент гармоник	0,02%
Нелинейность	менее 0,1%
Полоса пропускания аудиосигнала	55 кГц на уровне –0,1 дБ
Отношение аудиосигнал/шум	Более 90,29 дБ
Перекрестные помехи (аудио)	-79 дБ
Регулировки	Кнопки на передней панели, порты RS-232, RS-485, ДУ замыканием контактов
2-я гармоника	Менее 0,003% на частоте 1 кГц
Источник питания	~230 В, 50/60 Гц, 16 Вт (VS-1201xl)
Масса	около 3,1 кг
Габариты (Ш * Г * В)	19” x 7” x 1 U; устанавливается в стандартную 19” стойку

Комплект поставки

коммутатор
сетевой шнур
нуль-модемный адаптер
