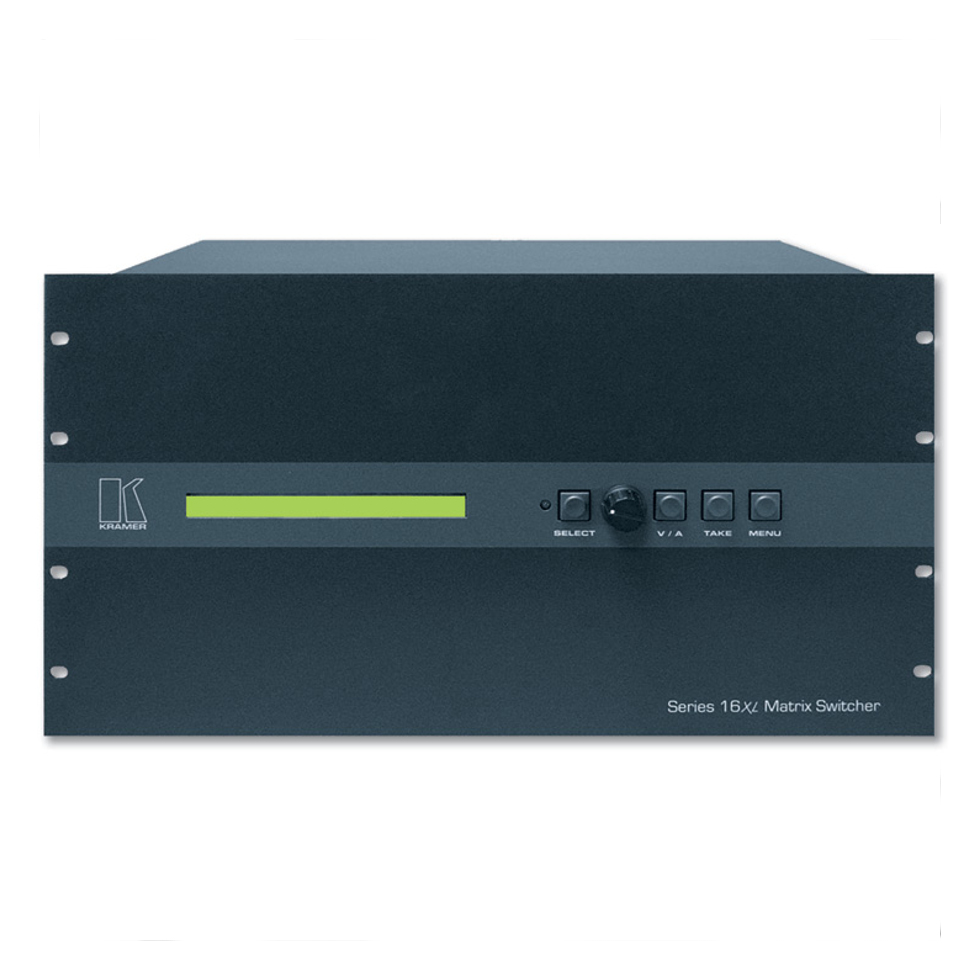

VP-1616RGBHVAxl матричный коммутатор Kramer
Отсутствует и более не поставляется!
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
Описание
Оригинальный матричный коммутатор VP-1616RGBHVAxl Kramer.
Kramer VP-1616RGBHVAXL – широкополосный электронный, матричный коммутатор 16x16 RGBHV и симметричных сигналов аудио.
Коммутирует 16 входов с сигналами в формате RGB (RGBHV, RGBS or RGsB) на 16 отдельных выходов. Способен коммутировать не только сигналы RGB (RGBHV, RGBS, RGsB), но и композитные сигналы видео, сигналы S-video, компонентные сигналы видео, аналоговые сигналы ТВЧ (HDTV) и сигналы аудио. Благодаря имеющейся функции Room Grouping VP-1616xl может работать как четыре раздельных коммутатора.
Уникальная функция Matrix Mapping позволяет коммутировать независимо друг от друга каналы R, G и B. Например, со входа «1» коммутируются 3 композитных сигнала или 2 S-video и один композитный на любой из каналов R, G и B. Что касается композитных сигналов видео, то они распознаются как 3 отдельных входных сигнала и коммутируются независимо друг от друга, в то время как вход «два» может принимать сигналы RGBHV. Для более «чистой» коммутации имеется возможность задержки сигналов RGB, которая регулируется в диапазоне от 0 до 10 секунд с интервалом 0,5 секунды.
Коммутатор имеет широкий набор регулировок усиления и ослабления входных и выходных сигналов аудио. Поворотный переключатель на передней панели позволяет пользователю быстро выбрать вход и выход. После чего, используя кнопку «Исполнить» («Take»), можно выполнить коммутацию. Поворотный переключатель позволяет также пользователю быстро и без труда менять настройки меню. ЖК-дисплей, который расположен на передней панели, позволяет отслеживать состояние входов и выходов и настройки меню. VP-1616xl имеет также возможность управления по RS-232; функцию присваивания имен входам и выходам; буферные входные и выходные каскады; программируемые предустановки; возможность коммутации симметричных и несимметричных сигналов аудио; прерывание коммутации сигнала аудио; блокировка управления с передней панели; опциональный сдвоенный блок питания; микропроцессорное управление.
Технические характеристики
|
Входы Видео
|
16 x RGBHV, разъёмы BNC; RGB: 0,3-2,5 В (дв. ампл.)/75 Ом; H и V: 0,2-5 В (дв. ампл.)/75 Ом или 510 Ом (выбирается). Аудио: 16 x балансных стереофонических / 20 кОм, клеммные модульные разъёмы
|
|
Выходы Видео
|
16 x RGBHV на разъёмах BNC; RGB: 0,2-2,5 В (дв. ампл.)/75 Ом; H и V: 0,2-2 В (дв. ампл.)/75-510 Ом. Аудио: 16 x балансных стереофонических / 100 Ом, клеммные модульные разъёмы
|
|
Полоса пропускания видеосигнала
|
300 МГц
|
|
Максимальный уровень выходного видеосигнала
|
2,5 В (дв. ампл.)
|
|
Перекрестные помехи (видео) -80 дБ на 1 МГц
|
-47 дБ на 100 МГц
|
|
Полоса пропускания аудиосигнала
|
100 кГц
|
|
Перекрестные помехи (аудио)
|
-80 дБ на 1 кГц
|
|
Коэффициент гармоник + шум (аудио)
|
0,05% на 15 кГц
|
Максимальный уровень выходного аудиосигнала
|
+24dbu (балансый режим); -18dBu (небалансный)
|
|
Управление С передней панели (может быть заблокировано), RS-232, RS-422 и дополнительные внешние панели управления
|
|
|
Управление для аудиосигналов Входы: от -10 дБ до +20 дБ; Выходы: Выкл., от -61 дБ до +15 дБ; программное управление через RS-232/422 или с передней панели
|
|
|
Источник питания
|
~115-230 В, 50/60 Гц (автовыбор)
|
|
