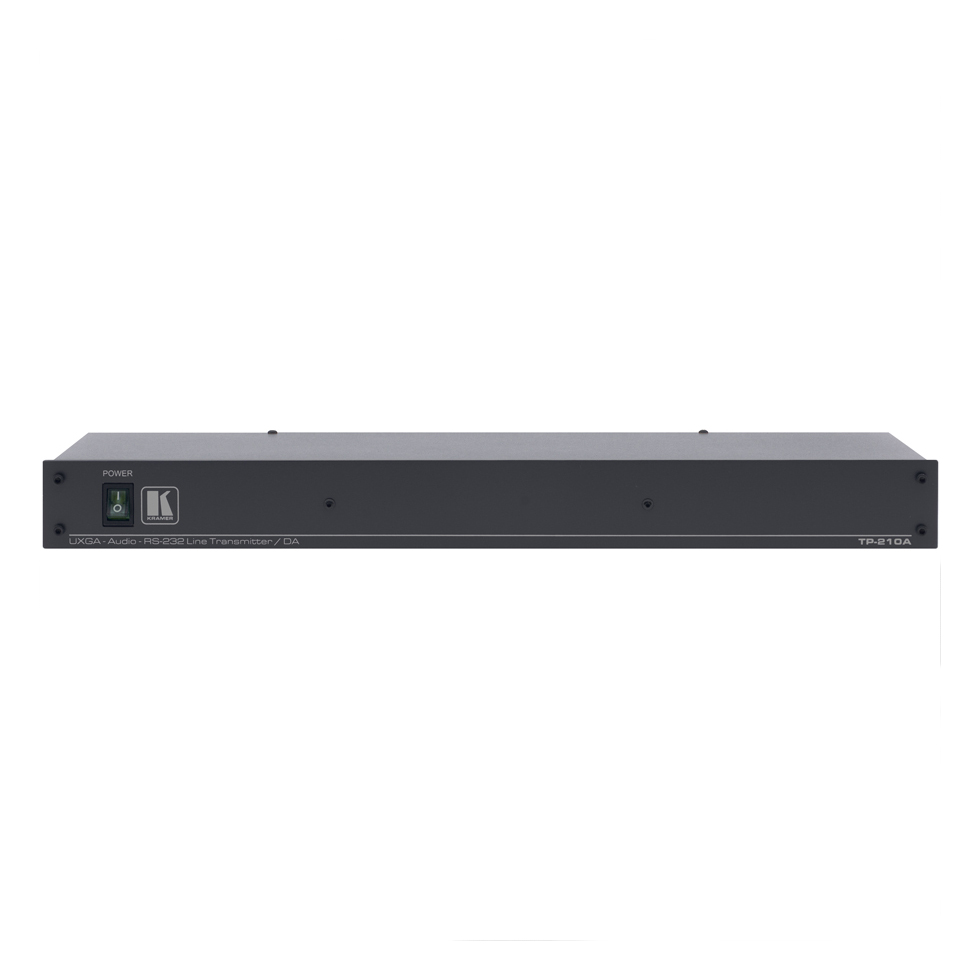

Оригинальный интерфейс TP-210A Kramer.

Kramer TP-210A - передатчик VGA, стерео звуковых сигналов и RS-232 сигналов в витую пару (TP) на 10 выходов, с проходными выходами.

Высококачественный передатчик компьютерного графического сигнала с разрешением до UXGA, сигналов интерфейса RS-232 и аудиосигнала (аналогового стереофонического или S/PDIF) по кабелю на витой паре. Входной компьютерный графический сигнал, стереофонический аналоговый аудиосигнал или S/PDIF, сигналы интерфейса RS-232 распределяются на два локальных выхода, а также, после преобразования, на десять выходов для передачи по витой паре.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенности:

разрешение до UXGA
входы - компьютерный графический сигнал (15-контактный разъем HD), стереофонический аудиосигнал (3,5-мм аудиорозетка), S/PDIF (RCA) и RS-232 (клеммный блок)
по два выхода сигнала каждого формата и 10 выходов на витую пару
разъемы для подключения витой пары RJ-45
подключение аудиосигнала - две 3,5-мм аудиорозетки (небалансный) и две розетки RCA (S/PDIF)
подключение интерфейса RS-232 - четырехконтактный съемный клеммный блок (2 Tx, Rx и Gnd)
возможность выбора полярности строчных и кадровых синхроимпульсов с помощью переключателей
выходы для передачи сигналов по витой паре на расстояние до 100 м (требуется специальный приемник)
длина линии передачи сигнала по кабелю на витой паре до 100 м
кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
система Power Connect™ - только TP-210A должен быть подключен к источнику питания. Остальные приборы могут получать питание от него по кабелям на витой паре (в пределах мощности источника питания)
универсальный источник питания ~100-240 В
корпус для установки в стандартную 19-дюймовую стойку (1U)
совместимые приемники TP-46, TP-122, TP-124, TP-50, TP-305A, TP-310A

Технические характеристики

Входы	VGA/YUV (1 вх.) разъем HD15F, Стереозвук (1 вх.) 3,5-мм аудиорозетка, S/PDIF (1 вых.) разъем RCA, RS-232 (1 порт) одна линия RxD, съемный клеммный блок
Выходы	Витая пара (10 вых.) разъемы RJ-45 (контакты 4 и 5 - выходы питания =12 В, до 0,5 А), VGA/YUV (2 вых.) разъемы HD15F, Стереозвук (2 вых.) 3,5-мм аудиорозетки, S/PDIF (2 вых.) разъемы RCA, RS-232 (1 порт) две линии TxD, съемный клеммный блок
Полоса пропускания (-3 дБ) Аудиосигнал	20 Гц...20 кГц (1 дБ)
Максимальный размах выходного сигнала	Видеосигнал 1,6 В МГц, аудиосигнал 2,3 В
Разрешение	До UXGA
Частота дискретизации аудиосигнала	48 кГц (S/PDIF)
Отношение сигнал/шум	>75 дБ (аудиосигнал)
Коэффициент нелинейных искажений аудиотракта + шум	<0,02% (аудиосигнал)
Общий коэффициент передачи	Аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый- SPDIF -12 дБ полной шкалы
Питание Сеть	~100-240 В, 50/60 Гц, 46 ВА
Габаритные размеры (Ш, Г, В)	48,3 см x 17,8 см x 4,5 см (1U)
Масса	3 кг
Опции	Адаптеры для установки в 19-дюймовую стойку

Комплект поставки

интерфейс
сетевой шнур
