Описание

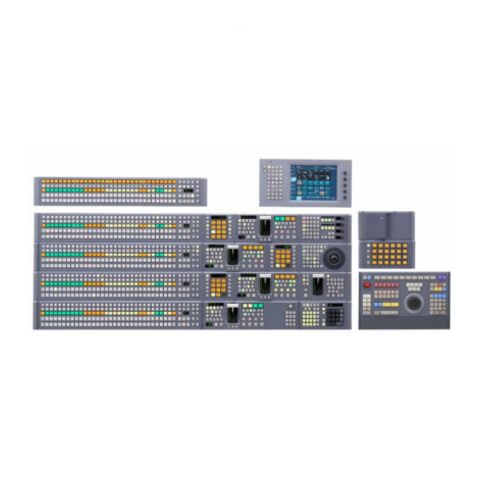

Оригинальный видеомикшер MVS-8000X Sony.
Представляем MVS-8000X — лучший в линейке видеомикшеров для прямых трансляций Sony
Он оборудован 180 входными и 68 выходными разъемами, а также 40 полнофункциональными кейерами. Это позволяет использовать MVS-8000X для проведения прямых трансляций даже самых крупных мероприятий в любом разрешении от SD до 4K UHDTV.
Система MVS-8000X состоит из корпуса процессора типа 10RU и как минимум одной панели управления. Обработка сигнала 3G обеспечивает полную поддержку видеопроизводства в формате 1080p, а при наличии соответствующего ПО — и с разрешением 4K. К одному процессору можно подключить до четырех панелей управления, что позволяет оборудовать сразу несколько аппаратных. У широких контрольных поверхностей есть свои электронные блоки 1U. За счет этого удается избежать установки вентиляторов на панели оператора, снижая общий уровень шума и обеспечивая удобство работы.
MVS-8000X оснащен восемью полнофункциональными кейерами c функцией изменения размера изображения 2.5D на каждой шине M/E. Системная архитектура очень проста и включает множество определяемых пользователем программных выводов и дополнительных шин.
Программные функции включают поддержку цветовой коррекции и расширенного количества многопрограммных выводов.
Аппаратные расширения включают внутренние системы кадровой памяти, качественный преобразователь формата и мощный модуль управления устройствами, включая интерфейс DME для управления процессором спецэффектов MVE-8000A.
Для операторов высокая эргономичность пользовательского интерфейса MVS означает отсутствие длительного процесса обучения при переходе на эту модель микшера с более старых. Чтобы сохранять нужные настройки во время сложных съемок и при необходимости к ним возвращаться, пользуйтесь макрокомандами, временной шкалой эффектов и памятью камеры. Доступен широкий выбор контрольных панелей, включая компактные модели и модификации с установкой прямо в рэк. Какую бы модель панели вы ни выбрали, вы можете быть уверены, что при ее создании учитывался более чем двадцатилетний опыт операторов видеомикшера и технических директоров со всего мира.
Если речь заходит о настройке системы, модульные контрольные панели и широкий выбор дополнительных устройств позволяют оснастить студию всеми нужными вам средствами. Каждый процессор MVS-8000X настраивается в соответствии с заданными клиентом спецификациями: от компактной системы в конфигурации 2M/E с 24 входами до масштабного комплекса в конфигурации 5M/E с 180 входами. Фирменное качество Sony в сочетании с великолепной послепродажной поддержкой и регулярными обновлениями ПО делают приобретение MVS-8000X превосходной инвестицией на будущее.
*8 кейеров в режиме 1080i, 4 кейера в режиме 1080p.
Встроенные функции:
• Поддержка различных форматов видео от SD до 4K UHDTV
• Гибкая настраиваемая архитектура — от 24 до 180 входов и до 68 настраиваемых выходов
• До 40 полнофункциональных кейеров с функцией изменения размера изображения 2.5D на каждом
• Эргономичные модульные панели управления с функциями, которые назначаются самими пользователями
• Интуитивно понятная работа на базе макрокоманд, вызываемых одной кнопкой
Дополнительные возможности:
• Внутренняя кадровая память — храните в своей библиотеке более 2000 кадров в HD
• Управление устройствами — подключение и автоматизация до 24 внешних устройств, включая серверные каналы, видеомагнитофоны и аудиопроцессоры.
• Цветовая коррекция Full RGB на 16 входах
• Интерфейс DME для создания 3D-эффектов (требуется блок эффектов MVE 8000 или MVE 9000)
Основные особенности:
Корпус процессора MVS-8000X
Многоформатный корпус процессора MVS-8000X может быть настроен таким образом, чтобы отвечать потребностям каждого пользователя — в него всегда можно установить дополнительные платы. Полный список таких плат приведен ниже. Создайте свой собственный видеомикшер с любым количеством шин М/Е от 2 до 5 и дополняйте его новым оборудованием при необходимости. Основная характеристика:
• Корпус типа 10RU поддерживает до 180 входных и 68 выходных разъемов.
• Обработка сигнала 3G поддерживает режимы 1080p и 3D.
• Одним процессором можно управлять с 4 панелей управления с раздельным распределением ресурсов.
• До 5 шин M/E, шесть настраиваемых выходов на каждой шине для предварительного просмотра, просмотра рирпроекций, а также чистых и черновых материалов.
• Поддержка многопрограммных решений позволяет вести двойную (основную и резервную) запись на каждой шине, что фактически позволяет иметь до 10 шин с независимыми рирпроекциями и фонами, а также предварительным просмотром.
• 8 полнофункциональных кейеров на каждой шине М/Е в режиме 1080i и 4 кейереа — 1080p.
• Функция изменения размера изображения 2.5D для каждой рирпроекции позволяет менять размер картинки, или ее положение, соотношение сторон, поворачивать кадр по осям X и Y, а также применять более сложные эффекты расфокусировки, мозаики и маски. Функция изменения размера изображения работает при всех режимах кейера, включая цветовую рирпроекцию.
• Независимые переходы клавиш позволяют выполнять индивидуальное вытеснение, микширование или DME-вытеснение для каждой рирпроекции.
• Встроенные мультивьюеры: два независимо настроенных выхода обеспечивают разделение на 4, 10 или 16 экрана с названиями и световыми индикаторами.
• Микширование с дополнительным сигналом дает возможность выполнять вытеснение на дополнительных шинах, не задействуя ресурсы М/Е.
• Кадровая память позволяет хранить более 2000 кадров в формате HD для быстрого доступа к отдельным изображениям (фото) или их последовательностям (клипы). Графические файлы можно импортировать через USB или подключение к сети. Поддержка интегрированного аудиопотока.
• Меню перехода между клипами обеспечивает быструю и интуитивную настройку вытеснения с помощью кадровой памяти. Переходы в фоновом режиме, включая вытеснения и эффекты DME, могут быть записаны в макрокоманды для последующего повторения одним нажатием.
• Преобразователь формата позволяет выполнять на 8 или 16 каналах внутреннее преобразование из HD в SD и обратно, а также кросс-преобразование между сигналами 1080i и 720p. Синхронизация кадров и режим задержки делают возможным задержку до 8 кадров в приложениях — виртуальных студиях.
• Функция цветовой коррекции Full RGB на всех входах и выходах дополнительной шины позволяет выполнять коррекцию по источнику и/или направлению, например только для видеомониторов.
• Макрокоманды с активацией одним нажатием: многие действия, для выполнения которых требовалось нажатие большого количества клавиш, теперь могут быть автоматизированы и вызываться нажатием одной кнопки. Интуитивное экранное меню позволяет просматривать и редактировать макрокоманды в режиме реального времени, а также без подключения к Интернету. Макрокоманды можно вызывать с FlexiPad или, если вы хотите максимально упростить работу оператора, назначить для этого отдельные кнопки на панели управления.
• Интеллектуальные функции световой индикации: все видеомикшеры MVS оборудованы интеллектуальными и многофункциональными системами световой индикации. Различные красные и зеленые световые индикаторы можно с легкостью настроить в системе видеомикшера.
• Функции сетевого соединения: Все объекты в системе MVS-8000X связаны между собой двумя сетями Ethernet: Control LAN и Data LAN. Разделение контрольных сообщений и сообщений с данными позволяет избежать проблем с доставкой сообщений из-за перегрузки сети. Поддержка сетевых файлов дает возможность с легкостью загружать графические материалы удаленно.
Блоки и платы видеомикшера
• MKS-8110X — входная плата с 20 интерфейсными разъемами
• MKS-8160X — блок платы вывода
• MKS-8170X — блок платы интерфейса DME
• MKS-8180X — блок коммутационной платы
• MKS-8210X — плата микширования/спецэффектов
• MKS-8440X — блок платы кадровой памяти
• MKS-8450X — плата преобразователя формата
• HK-PSU05 — блок питания
• BZS-8200X — ПО для создания двух мультипрограмм
• BZS-8420X — ПО для цветовой коррекции
• BZS-8560X — ПО для обновления для работы с 3D или 1080p
Панели дистанционного управления MVS-8000X
Чтобы управлять процессором MVS-8000X, можно использовать четыре разные панели управления, каждая из которых изготовлена в соответствии со спецификацией пользователя.
• ICP-7000X: модульная панель последнего поколения с настраиваемыми зонами FlexiPad.
• CCP-8000: популярная модульная панель с тремя или четырьмя рядами кнопок.
• CCP-6000: панель с фиксированной конфигурацией и двумя или тремя рядами кнопок.
• CCP-9000: панель для 19-дюймового рэка с одной или двумя шинами M/E.
Модули серии ICP-7000X
• PWS-100SC1 — пульт управления видеомикшерами
• MKS-X7011 — панель меню
• MKS-X7017 — модуль (36 XPT)
• MKS-X7018 — модуль (28 XPT)
• MKS-X7019 — модуль (20 XPT)
• MKS-X7020 — стандартный переходной модуль
• MKS-X7024 — модуль FlexiPad
• MKS-X7026 — 10-кнопочный модуль PAD
• MKS-X7031TB — модуль с трекболлом
• MKS-X7033 — служебный/съемочный модуль
• MKS-X7035 — модуль управления коммутаторами
• MKS-X7040 — панель-заглушка (1/3)
• MKS-X7041 — панель-заглушка (1/2)
• MKS-X7045 — удлинительный адаптер
• MKS-X2700 — системный блок интерфейса
• MKS-X7700 — системный блок интерфейса
• MKS-X7701 — плата световой индикации/выхода GPI
• MKS-X7702 — плата последовательного интерфейса
Модули серии CCP-8000
• MKS-8017A — модуль (32 XPT)
• MKS-8013A — модуль шины AUX (32)
• MKS-8018A — модуль (24 XPT)
• MKS-8014A — модуль шины AUX (24)
• MKS-8019A — модуль (16 XPT)
• MKS-8015A — модуль шины AUX (16)
• MKS-8020A — стандартный переходной модуль
• MKS-8021A — упрощенный правый переходной модуль
• MKS-8021ASC — упрощенный компактный правый переходной модуль
• MKS-8022A — упрощенный левый переходной модуль
• MKS-8022ASC — упрощенный компактный левый переходной модуль
• MKS-8023AB — компактный ключевой переходной модуль
• MKS-8027A — компактный правый переходной модуль
• MKS-8028A — компактный левый переходной модуль
• MKS-8026A — 10-кнопочный модуль PAD
• MKS-8030A — модуль ключевых кадров
• MKS-8031ATB — модуль трекбола
• MKS-8031AJS — модуль джойстика
• MKS-8036A — модуль управления устройствами
• MKS-8025MS — модуль Memory Stick™/USB
• MKS-8011A — панель меню
• MKS-8032A — модуль фейдера DSK
• MKS-8033A — служебный/съемочный модуль
• MKS-8035A — модуль управления коммутаторами
• MKS-8024A — модуль Flexi-Pad
• MKS-8034ADK — модуль DSK/FTB
• MKS-8034AFB — модуль FTB
• MKS-8041 — панель-заглушка (1/2)
• MKS-8040 — панель-заглушка (1/3)
• MKS-8042 — панель-заглушка (1/6)
• MKS-8010B — системный блок управления
• HK-PSU02 — источник резервного питания
• SWC-5002 — кабель панели
• SWC-5005 — кабель панели
• SWC-5010 — кабель панели
• MKS-8075A — удлинительный адаптер
• MKS-8076 — USB-адаптер для карты памяти
Модули серии CCP-6000
• CCP-6324 — панель управления с 3-мя шинами M/E (24 XPT)
• CCP-6224 — панель управления с 2-мя шинами M/E (24 XPT)
Модули серии CCP-9000
• MKS-9012A — панель управления с 2-мя шинами M/E (12 XPT) для установки в рэк
• MKS-9011A — панель управления с одной шиной M/E (12 XPT) для установки в рэк
Панели дистанционного управления
• MKS-8080 — панель дистанционного управления с дополнительной шиной
• MKS-8082 — панель дистанционного управления с дополнительной шиной
• UCP-8060 — универсальная панель управления
Дополнительные модули и возможности MVS-8000X
Широкий ассортимент аппаратных и программных решений для управления периферийными устройствами Sony и сторонних производителей.
Эффекты 3D DME
MVS-8000X взаимодействует непосредственно с процессором внешних эффектов MVE-8000A по 8 каналам для передачи информации о 3D-эффектах. Варианты обработки DME:
• MVE-8000A — многоформатный процессор DME (4RU)
• MKE-8020A — плата интерфейса MVS
• MKE-8021A — плата ввода-вывода (для SDI)
• MKE-8040A — плата спецэффектов (2CH)
• HK-PSU02 — блок питания
• BZDM-8560 — ПО для обновления DME (1080p/59.94, 50, двухканальный, 3D)
Управление внешними устройствами
С панели управления видеомикшером можно контролировать до 18 внешних устройств, включая рекордеры дисков. Для этого на панель необходимо установить блок управления устройствами. Управление клипами позволяет вызывать различные видео с сервера и воспроизводить их в составе событий на временной шкале видеомикшера или как часть макрокоманд. MVS-8000X поддерживает различные протоколы управления, включая VDCP, Odetics, Sony serial, P2, ESAM и другие:
• MKS-8700 — управление до 18 устройствами (3RU)
• MKS-2700 — управление до 6 устройствами (1RU)
• MKS-8701 — плата индикации съемки/выхода GPI
• MKS-8702 — плата последовательного интерфейса
• HK-PSU01 — источник резервного питания
Плагин для монтажа
Возможность подключаемого устройства для монтажа предусматривает использование внешней клавиатуры (доступны две версии) и внешнего ПО для управления видеомикшером и выполнения линейного монтажа. Варианты подключаемого устройства для монтажа:
• BZS-8050 — монтажное ПО
• MKS-8050 — монтажная клавиатура
• MKS-2050 — монтажная клавиатура
ПО системного управления
ПО System Manager работает на отдельном компьютере на платформе ОС Windows, что позволяет, среди прочего, удаленно управлять системой меню, переносить графические материалы между микшерами и выполнять удаленный мониторинг диагностики.
• BZPS-8000 — ПО системного управления
• BZPS-8000L — ПО системного управления (автономного типа)
• BZPS-8001 — ПО для настройки видеомикшера
• BZPS-8002 — ПО для настройки PFV-SP
Технические характеристики
Общие характеристики
|
Требования к электропитанию
|
100 — 240 В перем. тока, ±10%, 50/60 Гц
|
Потребляемая мощность
|
15 – 6,5 A (полная загрузка)
|
Рабочая температура
|
От 5°C до 40°C
От 41°F до 104°F
|
Температура хранения
|
От -20°C до +60°C
От -4°F до +140°F
|
Габариты (Ш x В x Г) *[1]
|
440 x 443 x 497 мм
17 3/8 x 17 1/2 x 19 5/8 дюйма
|
Масса
|
Прибл. 58 кг (в полной комплектации)
Прибл. 127 фунтов 14 унций (в полной комплектации)
|
Входы/выходы
|
Максимальное количество входов
|
BNC (x20) для первичных входов
BNC (x144) для первичных входов
20 для DME
16 для преобразователя формата
|
Максимальное количество выходов
|
BNC (x48) для выходов
BNC (x20) для выходов ME
BNC (x4) для дублирующихся выходов для OUT23/24/47/48, 20 для DME
BNC (x4) для преобразователя формата
BNC (x4) для мультивьюера (2 x 2)
|
Опорный сигнал
|
Вход опорного сигнала
|
BNC (x2), 75-Ом нагрузка, проходной выход с трехуровневым HD-сигналом синхронизации или аналоговым сигналом черного поля с вспышкой
|
Управление
|
Контроль LAN
|
RJ-45 (x1), 100BASE-TX
|
Данные LAN
|
RJ-45 (x1), 100BASE-TX
|
Дистанционное управление 1 – 4
|
D-sub 9-контактный (x1), RS-422A
|
GPI
|
D-sub 25-контактный, входы с ТТЛ-уровнем (x8), выходы релейных контактов (x4), выходы с открытым коллектором (x4)
|
FM данные
|
RJ-45 (x1), 100BASE-TX
|
FM Device (Кадровая память)
|
USB, тип A (x2), USB 2.0
|
Примечание
|
[*1] Указанные размеры являются приблизительными.
|
Комплект поставки
- Согласующий элемент (75 Ом)
-
Кронштейны
-
Поддерживающие угловые стойки
-
Фиттинги стойки
-
Винты (+B4×10)
-
Винты (+PSW4×10)
-
Винты (+B4×6)
-
Руководство по эксплуатации
-
Руководство по установке
|
