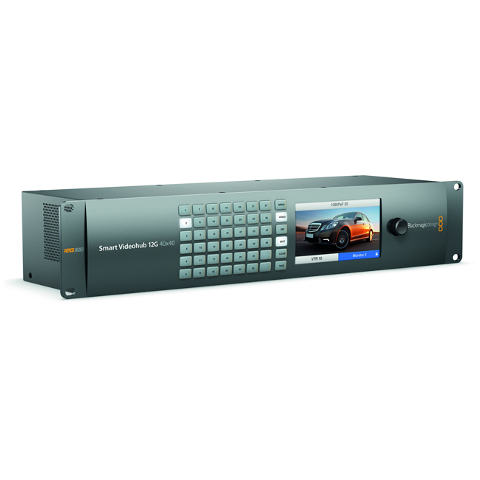

Smart Videohub 12G 40x40 коммутатор Blackmagic   

артикул: VHUBSMARTE12G4040

Оригинальный коммутатор Smart Videohub 12G 40x40 Blackmagic

В зависимости от требований рабочего процесса и размера студии можно выбрать Smart Videohub с полем коммутации 12 х 12, 20 х 20 или 40 х 40. Каждая модель оснащена интерфейсом 6G-SDI, а порт Ethernet позволяет управлять маршрутизацией в удаленном режиме, используя компьютер на платформе Mac или Windows либо аппаратную панель. Поддержка протокола RS-422 и наличие синхровхода BlackBurst/Tri-Sync обеспечивают интеграцию коммутатора в систему вещательного оборудования.

Многоскоростной интерфейс 6G‑SDIПоддержка SD, HD и Ultra HD

Все модели Smart Videohub оснащены разъемами 6G-SDI, которые позволяют работать как с Ultra HD-материалом, так и с SD- и HD-SDI-оборудованием. Коммутатор обеспечивает идеальное качество передачи данных по интерфейсу SDI, поддерживая любой телевизионный формат, а также частоту выборки 4:2:2 и 4:4:4. Даже если сегодня студия не ведет вещание в сверхвысоком разрешении, можно использовать стандарты SD или HD, а при необходимости перейти на Ultra HD.

Передовая технология 12G‑SDI
Обработка Ultra HD-форматов с высокой частотой кадров
Полностью сохраняя преимущества интерфейса 6G-SDI, модель Smart Videohub 12G имеет разъемы 12G-SDI, которые обеспечивают обмен данными в два раза быстрее. Благодаря этому для передачи видео в Ultra HD 2160p/60 будет достаточно одного кабеля. Вещательные компании все чаще используют материалы в Ultra HD с частотой до 60 кадров/с. Этот стандарт отличается более высоким качеством изображения и получает широкое распространение. Коммутатор с поддержкой 12G-SDI позволяет одновременно работать как с Ultra HD 60 fps, так и с видео в стандартном и высоком разрешении. С 12G-SDI вы готовы к технологиям завтрашнего дня!

Smart Videohub 12G 40x40
Первый в мире коммутатор с интерфейсом 12G-SDI и поддержкой Ultra HD 2160p/60
Новая модель Smart Videohub 12G 40 x 40 — это самый современный коммутатор для маршрутизации SD-, HD- и Ultra HD-материала вплоть до 2160p/60. Ultra HD получает все большее распространение и способствует появлению оборудования с поддержкой 12G-SDI. Smart Videohub 12G 40 x 40 обеспечивает работу с видеомикшерами, камерами, деками и мониторами последнего поколения. Благодаря многоскоростному интерфейсу 12G-SDI с разъемами BNC SDI он поддерживает подключение к SD-, HD-
и к Ultra HD-оборудованию. Коммутатор Smart Videohub 12G можно уже сегодня использовать для замены устаревшей
техники и при этом быть готовым к технологиям завтрашнего дня!

Smart Videohub CleanSwitch 12x12
Чистое переключение в прямом эфире и повторная синхронизация
Модель Smart Videohub CleanSwitch 12x12 позволяет автоматически выполнять синхронизацию, которая требуется для чистого переключения между источниками при выводе сигналов на мониторы или в эфир. Полностью сохраняя функционал Smart Videohub 12x12, коммутатор Smart Videohub CleanSwitch 12x12 обеспечивает повторную синхронизацию на всех входах.
Если вещательные материалы имеют одинаковые разрешение и частоту кадров, их можно выводить в эфир простым переходом. Как и для всей линейки Smart Videohub, доступно управление непосредственно с передней панели или в удаленном режиме по сети Ethernet с помощью приложения Videohub Control Panel на Mac и ПК.

Одновременная поддержка всех форматов видео
Работа с разными форматами, разрешениями и частотой кадров
Smart Videohub поддерживает работу с разными стандартами, благодаря чему к одному коммутатору можно одновременно подключать SD-, HD- и Ultra HD- оборудование. Решения Blackmagic Design с интерфейсом SDI автоматически определяют формат видео и моментально переключаются на нужный стандарт. Это позволяет использовать всего один коммутатор для работы в системах NTSC и PAL SD, с форматами 720 и 1080 HD, и даже 2160 Ultra HD при любой частоте кадров.

Качество Ultra HD и совместимость с HD‑оборудованием
Телевизионный видеостандарт будущего

Коммутаторы Smart Videohub обеспечивают передачу изображения с безупречным качеством. Разрешение Ultra HD в четыре раза больше по сравнению с форматом 1080 HD и составляет 3840 x 2160 пикселей. Новый коммутатор Smart Videohub с легкостью справляется с огромным объемом видеоданных, как в стандарте Ultra HD, так и SD/HD. Ultra HD — это вещательный стандарт будущего, и количество видеоматериала в разрешении 4К постоянно растет. Наличие разъемов 6G-SDI обеспечивает полную совместимость коммутатора Smart Videohub с оборудованием стандартов SD-SDI, HD-SDI и Ultra HD.

Программная панель управления
Управление коммутацией по локальной сети из Mac и Windows

В комплект поставки Smart Videohub входит бесплатное программное обеспечение для Mac и Windows, позволяющее управлять коммутатором в удаленном режиме. Программная панель Videohub имеет стильный
интерфейс и содержит кнопки с пиктограммами. Если подключить коммутатор к компьютеру с сенсорным экраном, получится панель управления с большим двухкоординатным дисплеем! В App Store можно бесплатно скачать приложение для Apple iPad®, с которым в ваших руках появится недорогое решение для контроля маршрутизации.

Аппаратные панели управления
Расширение возможностейконтроля при помощи аппаратных панелей

Для управления коммутатором с удаленной аппаратной панели можно выбрать Videohub Smart Control Pro или Videohub Master Control Pro. Обе панели подключаются к локальной сети через порт Еthernet и позволяют работать с любым коммутатором Videohub. Videohub Smart Control Pro идеально подходит для прямой коммутации при подключении к мониторам и вещательным декам. Videohub Master Control Pro обеспечивает полное управление коммутатором с помощью вращающейся ручки. Кроме того, она позволяет вводить название сигналов на ЖК-дисплее для отображения коммутационных элементов. Панели Blackmagic Videohub обеспечивают идеальную интеграцию оборудования и надежное вещание в круглосуточном режиме!

Пользовательские элементы управления
Бесплатный пакет SDK
Разрабатывайте собственные элементы управления! Благодаря бесплатному инструментарию разработчика (SDK) пользователь может создавать собственные решения. Пакет SDK для Videohub содержит все необходимые образцы кода и информацию о протоколе, которые необходимы для разработки индивидуальных аппаратных и программных интерфейсов. Порт RS-422 позволяет использовать коммутатор как ведомое устройство. Кроме того, поддерживается работа по протоколу telnet при управлении с компьютера.



Рабочий процесс
Быстрое подключение и переключение
Коммутация вручную не очень удобна в работе и не всегда понятна. Коммутатор Smart Videohub не только экономит время, но и обеспечивает высококачественный обмен данными с помощью удобных и простых элементов управления. Все подключения осуществляются быстро, а распределение сигналов может происходить одновременно в разных направлениях, чего нельзя добиться при коммутации вручную.

Подключение к любому оборудованию SD, HD и Ultra HD
Переходите на Ultra HD! Модели коммутаторов Smart Videohub оснащены разъемами 6G-SDI или 12G-SDI, которые необходимы для Ultra HD, и при этом поддерживают работу с SD- и HD-SDI. Это значит, что в студии можно использовать любое телевизионное оборудование, даже если ему больше 20 лет. При подключении Blackmagic Mini Converter к коммутатору Smart Videohub выполняется преобразование аналогового сигнала в цифровой. Это позволяет одновременно подключать через один коммутатор как старую, так и новую вещательную технику.

Объединение оборудования в единую сеть
Подключение вещательных дек и мониторов
Smart Videohub обеспечивает совместное подключение и доступ работников вещательных студий к различному оборудованию, такому как вещательные деки или экраны для презентаций. При редактировании и цветокоррекции можно использовать Smart Videohub для мониторинга выходов, а потом переключиться на видеомагнитофон для монтажа материала. Нажатием одной кнопки коммутатор Smart Videohub позволяет совместно использовать любое студийное оборудование.

Чистое переключение в эфире
Лучший коммутатор для эфирного вещания
Smart Videohub CleanSwitch 12 x 12 идеально подходит для работы в передвижных телестудиях, когда репортаж с места события сразу передается в эфир. Эта модель обеспечивает полную повторную синхронизацию на каждом входе, позволяя быстро переходить от сигнала камеры к готовой записи или графике и получать материал безупречного качества, лишенный помех и искажений. Это особенно важно во время прямых трансляций, когда смена изображений должна быть абсолютно гладкой и естественной. Smart Videohub CleanSwitch также дает возможность выполнять прямое переключение, подобно тому, как это делают с помощью видеомикшеров.

Цифровые рекламно-информационные панели
Вывод SD-, HD- и Ultra HD-сигналов на несколько экранов
Smart Videohub обеспечивает распределение сигналов в любой конфигурации, будь то вывод изображения на цифровые рекламные панели, HD-мониторы или подключенные к сети Интернет устройства. Для интеграции коммутатора в систему цифровых рекламно-информационных панелей предлагается бесплатный пакет SDK. Smart Videohub облегчает работу с любой системой цифровых информационных панелей и экранов, какой бы большой она ни была.

Живые выступления
Вывод изображения на проекторы и видеостены
Во время живых концертов изображение на сценических проекторах и видеостенах должно быть исключительно четким и без помех. Smart Videohub CleanSwitch 12 x 12 выполняет автоматическую синхронизацию сигналов, поступающих из самых разных источников, будь то камеры, компьютеры или дисковые рекордеры. Благодаря этому коммутатору весь процесс производства становится гораздо проще и удобнее, поэтому переключение будет абсолютно гладким, а трансляция — максимально качественной.

Конференции
Общее подключение оборудования для презентаций
Коммутатор Videohub позволяет подключать несколько пользователей к самой разной профессиональной технике, будь то вещательные деки или оборудование для презентаций, и все из одной точки. Таким образом, появляется возможность использовать громоздкую и дорогую аппаратуру, которую при этом не нужно двигать. Поддерживается маршрутизация сигналов с HDMI-устройств, компьютеров и видеопроекторов путем подключения Blackmagic Mini Converter. Управлять коммутатором можно как локально, так и в удаленном режиме.

Копирование
Многоформатное копирование без переподключения!
Теперь можно забыть про кабели, быстро соединяя между собой деки без коммутации вручную, и даже маршрутизировать видеосигнал через профессиональный конвертер Teranex, обеспечивая безупречный результат преобразования материалов. Videohub избавляет от использования дополнительных проводов, потому что вся коммутация осуществляется при помощи встроенной панели или установленного программного обеспечения на Mac, ПК или iPad.

Спортивные трансляции
Ultra HD-системы с поддержкой 60 fps
Ultra HD с высокой частотой кадров делает трансляцию спортивных соревнований особенно эффектной. Каждый кадр отличается настолько четким изображением, что телезрители чувствуют себя настоящими участниками событий. При многокамерном производстве входов микшера может быть недостаточно для приема всех сигналов. Smart Videohub 12G 40 x 40 позволяет подключать до 40 камер! Благодаря компактному и прочному корпусу он идеально подходит для работы в сложных условиях прямого вещания и размещения в ограниченном пространстве. После создания необходимой конфигурации вся коммутация выполняется одним нажатием кнопки, поэтому вам больше не придется многократно соединять кабелями используемое оборудование.



Дизайн
Элегантный дизайн
Стильный внешний вид
Smart Videohub превосходно подходит для работы в условиях непрерывного вещания. Имея прочный металлический корпус, он оснащен простой в использовании передней панелью. Встроенный экран и уникальная функция визуальной маршрутизации обеспечивают удобное управление коммутацией. Кроме того, предусмотрено до 80 6G-SDI-разъемов, есть встроенный источник питания, USB-порт, синхровход, порты для подключения удаленной и сетевой панелей управления — и все это в корпусе, который занимает одно место в стойке!

Полированная панель
Элегантная и прочная передняя панель
Передняя панель Smart Videohub изготовлена из цельного алюминия, поэтому коммутатор не только хорошо впишется в интерьер студии, но и перенесет любые условия мобильного вещания. На панели есть кнопки с подсветкой, цветной экран и вращающаяся ручка для просмотра коммутационных элементов.

Управление с передней панели
Быстрый выбор источников видеосигнала
Передняя панель Smart Videohub оснащена кнопками с подсветкой, которые используются для управления коммутацией и быстрого выбора направления маршрутизации. При выборе приемника сигнала одновременно отображается его источник. Наиболее быстрый способ — задать нужный вход и нажать кнопку TAKE для подтверждения ввода. Все кнопки имеют подсветку и хорошо видны даже в самой темной студии. С передней панели также производится настройка коммутатора и установка параметров IP-адреса.

Визуальная маршрутизация
Коммутатор Smart Videohub отличается инновационным дизайном. Имея переднюю панель управления и встроенный экран, он создает новые возможности для визуальной маршрутизации. При помощи вращающейся ручки управления можно пролистывать все источники видеосигнала в форматах SD, HD, и Ultra HD. Это наиболее быстрый и точный способ коммутации. Поворачивая ручку, вы видите не только видеоизображение источника на встроенном ЖК-экране, но и информацию о формате видео, ярлыки источников и частоту кадров. Визуальная маршрутизация позволяет работать более эффективно!

Разъемы профессионального уровня
Надежная работа в круглосуточном режиме

Smart Videohub — идеальное решение для высококачественной коммутации, отвечающее всем требованиям работы в напряженных условиях вещания. Предусмотрен встроенный универсальный источник питания, стандартный интерфейс Ethernet, порт USB и RS-422. Есть функция восстановления тактовой частоты, а также разъемы BNC, необходимые для качественной передачи цифрового видеосигнала 6G-SDI.

Универсальный блок питания
Автоматическое определение напряжения

Smart Videohub подходит для мобильного и студийного вещания в любой стране мира. Универсальный блок питания имеет разъем IEC и способен автоматически определять напряжение и подстраиваться под него. Независимо от того, в каком регионе вы будете работать, дополнительные адаптеры не потребуются.



Управление
Большой выбор панелей управления
С коммутатором Videohub можно работать из любого уголка студии по сети Ethernet! Коммутация видео осуществляется при помощи передней панели управления либо стоечных аппаратных панелей, подключенных по сети Еthernet. Используя Videohub Control в сочетании с программным обеспечением для Mac и ПК, видеодизайнеры, редакторы и художники-колористы могут быстро перенаправлять видеосигналы или выполнять проект на iPad по беспроводному соединению. Для разработки индивидуальной модели коммутации предоставляется пакет SDK.

Управление с передней панели
Сверхбыстрая визуальная коммутация
Smart Videohub имеет уникальную функцию визуальной коммутации, которая обеспечивает высококачественную маршрутизацию видеосигнала. Для этого достаточно нажать необходимую кнопку или повернуть специальную ручку. Встроенный ЖК-дисплей показывает изображение, формат и имена источников, что помогает избегать ошибок при выборе направлений. С новым коммутатором Smart Videohub коммутация будет быстрой и точной!

Удаленное аппаратное управление
Ни один другой коммутатор не наделен таким количеством функций управления, как Videohub!
Videohub Smart Control Pro
Videohub Smart Control Pro представляет собой компактную панель управления, которая занимает одно место в стойке и подключается через Ethernet. Она оснащена 48 кнопками, настраиваемыми под любой выход коммутатора. Каждую панель можно использовать для работы в одном, двух и более направлениях. Таким образом, одна панель позволяет осуществлять коммутацию на несколько дек и мониторов.

Videohub Master Control Pro
Videohub Master Control Pro занимает одно место в стойке и представляет собой панель управления через сеть Ethernet. Она позволяет удаленно управлять коммутатором из любого уголка студии, обеспечивая удобный выбор источников и приемников сигнала. На передней панели имеются программируемые кнопки и ручка, а также встроенный ЖК-дисплей, на котором отображаются все коммутационные элементы. Таким образом, можно удаленно просматривать и выбирать направления коммутации даже при использовании самой большой модели Videohub.

Программное управление
Управление коммутатором с компьютера
Коммутатором удобно управлять с настольного компьютера при редактировании, цветокоррекции или работе над вещательной графикой. Все модели коммутатора Videohub обеспечены бесплатным программным обеспечением для Mac и Windows ПК. Программные панели управления Videohub имеют несколько режимов, из которых можно выбрать тот, который лучше всего соответствует вашему стилю работы.

Pushbutton View

Режим Pushbutton View — это наиболее быстрый и интуитивно понятный способ управления коммутацией сигналов. Он представляет собой набор стильных пиктограмм, изображающих оборудование постпроизводственных студий, позволяя быстро ориентироваться в интерфейсе приложения. Кроме того, кнопочное представление интерфейса адаптировано под использование на сенсорных мониторах, что дает возможность создать программно-аппаратную контрольную панель для коммутатора Videohub.

Personal Router View

Router Control View позволяет видеть все подключения к коммутатору в одном окне или настроить просмотр только необходимого оборудования. Окно по размеру небольшое и поэтому не будет мешать работе с другими программами. С помощью Router Control View системные администраторы могут осуществлять управление, предварительную настройку и маркировку всех подключений в студии, а Personal Router View позволяет сосредоточиться только на нужных подключениях.

Управление с iPad®
Портативный коммутатор в вашем офисе
Бесплатное приложение Videohub Pushbutton View для Apple iPad можно скачать в App Store. Управление коммутатором осуществляется с iPad через Wifi из любого уголка студии без использования дополнительных панелей или компьютера.

Подключение через Ethernet
Быстрое подключение сетевых панелей управления
Панели Videohub Smart Control Pro и Videohub Master Control Pro работают по локальной сети Еthernet. Их питание осуществляется через порт Еthernet (PoE), поэтому при использовании Еthernet-коммутатора с поддержкой соответствующей функции отдельный источник питания не требуется. Аппаратные панели управления Videohub также позволяют создавать сквозные Еthernet-подключения. Благодаря этому можно последовательно соединить десятки панелей управления и существенно сэкономить на прокладке кабелей.

Простая установка
Большой выбор разъемов облегчает настройку и управление
Установить коммутатор Smart Videohub очень просто, потому что его размер идеально подходит для размещения в стандартных 19-дюймовых стойках. Встроенная панель управления не только отвечает за коммутацию, но и позволяет настроить IP-адрес через меню. Таким образом, присвоив имена источникам и приемникам сигнала, можно осуществлять коммутацию по IP-протоколу, например через Еthernet, или беспроводным путем. Для быстрого соединения коммутатора с компьютером можно воспользоваться USB-кабелем. С такой простой установкой студия будет готова к работе в считанные минуты!

Пакет SDK для индивидуальных решений
Разрабатывайте собственные элементы управления!
В комплект поставки Videohub входит бесплатный пакет SDK, используя который разработчики могут добавить поддержку дополнительных протоколов для интеграции коммутатора в более масштабную инфраструктуру. Пакет SDK поддерживает язык C++ и содержит все необходимые библиотеки, образцы кода и документацию. Он дает больше возможностей построения пользовательских видеосистем, а рядовым пользователям становится доступно создание собственных решений для управления в удаленном режиме.



Технологии
Различные форматы
Smart Videohub отвечает всем требованиям современной видеоиндустрии. Он поддерживает практически любые видеостандарты, такие как 525 и 625 SD, 720 и 1080 HD, а также 4K Ultra HD. Используя один Smart Videohub, можно одновременно маршрутизировать видеосигналы с различными форматами и частотой кадров, что позволяет работать в любом стандарте вещания.

12G-SDI

SDI — невероятно надежный и функциональный видеостандарт. Так как предварительная компьютерная настройка IP-протокола и установка сложного программного обеспечения не требуются, передача данных по кабелю SDI является наиболее надежным способом. Подключайте и смотрите! По одному кабелю передаются видео- и аудио сигналы, тайм-код и метаданные. Благодаря высокой надежности SDI идеально подходит для эфирной трансляции, постпроизводства и телевещания. SDI допускает масштабирование и разную скорость передачи данных, поэтому с помощью всего одного кабеля можно работать с разными форматами и частотой кадров. Новейшая технология 12G-SDI полностью совместима с Ultra HD вплоть до 2160p60 и в то же время поддерживает более старое SD- и HD‑SDI‑оборудование.

Регенерация SDI-сигнала

На каждом SDI-входе коммутатора Videohub выполняется регенерация сигнала. Даже дорогие цифровые кабели не в состоянии полностью предотвратить его деградацию, если они слишком длинные. Благодаря функции SDI re-clocking пользователи получают чистое SDI-изображение максимально высокого качества при передаче видео на большое расстояние.

Управление по сети Ethernet
Ethernet — наиболее широко используемая в мире пакетная технология компьютерных сетей. Управлять коммутатором можно при помощи аппаратной панели в удаленном режиме, а также через Ethernet. Работа всех аппаратных панелей основана на стандартном Еthernet-подключении, поэтому их можно установить в любом уголке студийного пространства. Графические дизайнеры, редакторы и художники-колористы, использующие Videohub Control, могут быстро перенаправлять видеосигналы по сети Ethernet при помощи бесплатного программного обеспечения для Mac и ПК.

Пакет SDK
В комплект поставки входит бесплатный пакет SDK для индивидуальной настройки управления. С его помощью можно с легкостью добавлять поддержку протоколов для интеграции в развернутые коммутационные инфраструктуры или разрабатывать свои элементы контроля. Предназначенный для операционных систем Mac OSX и Windows, пакет SDK содержит всю необходимую информацию о протоколе, библиотеки, образцы кода и документацию. Все это позволяет использовать его как инструмент для создания собственной конфигурации с любой моделью коммутатора Videohub.

Работа с аналоговым оборудованием
Простая конвертация аналоговых сигналов в SDI
Если в конфигурацию добавить Blackmagic Analog to SDI Mini Converter, через интерфейс 6G-SDI к коммутатору Videohub можно легко подключить аналоговое оборудование. Соединение с коммутатором осуществляется через SDI-выход конвертера, который поддерживает встроенный звук. Процессор Teranex 2D также хорошо справится с преобразованием аналогового сигнала в SDI. Он поддерживает повышающую и перекрестную конверсии, что позволяет использовать SD-видео в работе с HD- оборудованием.

Встроенный звук
Передача аудио- и видеосигнала по одному кабелю

Стандарт SDI поддерживает 16 каналов звука, встроенного в видеосигнал. Таким образом, видео можно синхронизировать с 16 моно- или восемью стереоканалами звука. При маршрутизации аудио на аналоговое оборудование Mini Converter обеспечивает извлечение звука из SDI-сигнала. Преимущество SDI-сигнала со встроенным звуком заключается в том, что он позволяет маршрутизировать синхронизированные аудио и видео по одному кабелю.

Битовая глубина и точность цветопередачи
Коммутация видео с большой глубиной цвета
Videohub создан для высококачественного видеопроизводства и способен осуществлять коммутацию потока в разных стандартах: 4:2:2, 4:4:4, а также 8, 10 или 12 бит. 10-битное видео — самый популярный в настоящее время видеостандарт, который наиболее точно передает цвета. Благодаря 10-битной обработке можно избежать появления цветовых полос, что часто бывает в 8-битном видео, когда цветовой переход является слишком резким. Для достижения еще более высокого качества видеосигнала Smart Videohub также поддерживает самое современное 12-битное видео.

Genlock
Коммутация в условиях прямой трансляции
В условиях вещания в прямом эфире, требующих использования Genlock, к коммутатору Videohub можно подключить видеоисточник синхронизирующего сигнала. Все модели Smart Videohub способны работать и без функции Genlock, если коммутация в полевом интервале не требуется.

• Smart Videohub 12G 40x40
• Программное обеспечение для управления коммутатором (Windows™ и Mac OS X™)
