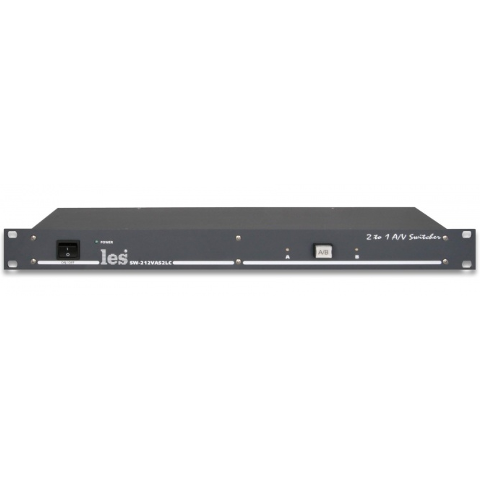

Оригинальный коммутатор резерва SW-212VAS2LC Les.

Коммутатор резерва (changeover) композитных видео и стерео симметричных звуковых сигналов SW-212VA2LC предназначен для анализа, диагностики и коммутации сигналов телевизионного вещания.

Основные особенности:

Коммутируемый видеосигнал может быть черно-белым или цветным (PAL, SECAM или NTSC), ПЦТС согласно ГОСТ21879-88, 7845-92.
Управление коммутатором может осуществляться кнопкой с передней панели, внешними сигналами GPI или автоматически.
В автоматическом режиме коммутатор анализирует входные видеосигналы и осуществляет переключение в соответствии с выбранным алгоритмом. Звуковые сигналы не анализируются. Коммутация звуковых сигналов осуществляется одновременно с коммутацией видеосигналов.
Эффективное фоноподавление по входам позволяет использовать коммутатор резерва для работы в условиях сильных синфазных помех. Однако, это требует обязательного заземления источника сигнала и самого усилителя-распределителя.
Регуляторы усиления по входам видео (на задней панели прибора) оснащены цепями кабельной коррекции, что позволяет устранить влияние ослабления сигнала во входных кабелях длиной до 150 м. Коррекция рассчитана для коаксиального кабеля диаметром 7-8 мм (например, РК75-4-12, Canare LV-61C, и подобных).
На передней панели прибора расположены индикаторы наличия видеосигналов по входам А и В, которые переключаются с зеленого на красный при пропадании соответствующего видеосигнала.
При пропадании сетевого питания 220 В осуществляется прямой релейный обход с входов «А» на выходы «1» (см. Функциональная схема). В этом случае кабельная коррекция и подавление синфазных помех отсутствуют.
Коммутационные разъемы для подключения источников/приемников видеосигнала - типа BNC, аудио сигнала - типа XLR (розетка по входам, вилка по выходам).
Крепежные отверстия на передней панели прибора позволяют установить коммутатор в приборной стойке или на консоли шириной 19 дюймов.

Технические характеристики

Количество входов/выходов	2 / 1 * 2
Напряжение питания	220 В ± 10%, 50 Гц
Габаритные размеры без учета разъемов (Ш х Г х В)	483 х120 х44 мм
Диапазон рабочих температур	5..40 °С
Потребляемая мощность, не более	14 Вт
Максимально допустимая импульсная (до 5 мс) перегрузка по всем входам/выходам	±200 В
Тракт видео
Стандарт видеосигнала	композитный (PAL, SECAM, NTSC)
Вид тракта	открытый
Тип входа	дифференциальный
Входное сопротивление для синфазных сигналов	510 Ом
Входное сопротивление для дифференциальных сигналов	75 Ом
Входное сопротивление при выключенном сетевом питании, не менее	10 МОм
Номинальный размах входных сигналов	1.0 В (р-р)
Максимальный размах входных сигналов	±1.8 В
Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже	- 70 дБ
Диапазон регулировки усиления (совмещенной с кабельной коррекцией) по входам А и В	1.0 .. 1.1
Неравномерность АЧХ в рабочей полосе частот, не более	±0.1 дБ
Полоса пропускания по уровню -3 дБ, не менее	20 МГц
Взвешенный среднеквадратичный уровень собственных шумов, не более	0.3 мВ
Дифференциальная фаза(тип.)	0.15 град
Дифференциальное усиление(тип.)	0.2 %
К-фактор 2-Т импульса, не более	0.5%
Постоянное смещение уровня черного, не более	15 мВ
Время анализа входного сигнала (тип.)	100 мс
Момент переключения	асинхронный
Переходный импульс при электронном переключении, не более	150 мВ, 120 нс
Тип разъемов	BNC
Тракт звука
Формат сигналов	симметричный/несимметричный
Тип входа	дифференциальный, электронный, симметричный
Тип выхода	дифф. электронный, "плавающий"
Входное сопротивление	600 Ом
Выходное сопротивление, не более	60 Ом
Номинальный уровень входного сигнала	+ 4 dBu / 1.228 В
Максимальный уровень выходного сигнала на нагрузке 600 Ом	+ 22 dBu / 9 В
Допустимый диапазон синфазных напряжений	± 10 В
Коэффициент подавления входного синфазного сигнала на частоте 100 Гц, не менее	80 дБ
Постоянная составляющая на выходе, не более	50 мВ
Ширина полосы пропускания по уровню -3дБ, не менее	100 кГц
Номинальный коэффициент передачи	0 дБ
Стабильность коэффициента передачи	± 0.1 дБ
Переходное затухание между любой парой каналов на частоте 10 кГц, не хуже	70 дБ
Неравномерность АЧХ в рабочей полосе частот, не хуже	± 0.1 дБ
Коэффициент нелинейных искажений	0.008 %
Взвешенный уровень собственных шумов, не более	- 86 dBu
Тип разъемов вход/выход	XLR
