DS-120AS-IND усилитель-распределитель Les   

Оригинальный усилитель-распределитель DS-120AS-IND Les.

Усилитель-распределитель DS-120AS-IND предназначен для передачи симметричных («балансных») аналоговых моно звуковых сигналов с одного входа на 20 выходов, не нарушая при этом необходимого согласования входного сопротивления и нагрузочной способности.

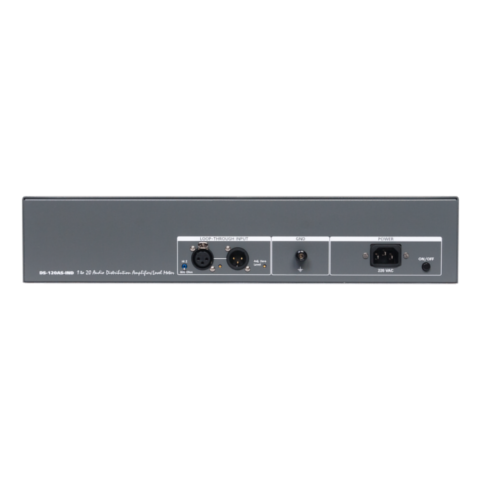

Вход может конфигурироваться либо как высокоомный, работающий «на проход», либо как низкоомный (600 Ом). Переключение конфигурации - переключателем на задней стенке. При использовании «на проход» прибор пропускает сигнал без искажений, несмотря на отсутствие или наличие сетевого питания.

Расположенный на передней панели индикатор позволяет производить динамический контроль квазипикового уровня входного сигнала и отображать его в наглядной форме. Светодиодные излучатели различных цветов с большой площадью свечения и широким углом зрения обеспечивают высокую надежность и удобство работы оператора.

Усилитель-распределитель DS-120AS-IND имеет две земли:

• третий провод сетевого шнура питания (защитная земля) - соединен с корпусом и экранами разъемов XLR (вывод 1)

• клемма заземления - сигнальная земля, общая для симметричных и несимметричных сигналов

• между собой защитная и сигнальная земля соединяются RC цепочкой 75 Ом/0.1 мкФ, зашунтированной резистором 390 Ом. Рекомендуется соединить защитную и сигнальную земли в одной точке, общей для всего комплекса оборудования


  Технические характеристики

  ---




  Количество входов/выходов	1 / 20
  Напряжение питания, (В)	230 ± 10%
  Диапазон рабочих температур	+5...+40 °С
  Потребляемая мощность, не более	6 Вт
  Габаритные размеры (Ш х В х Г)	483 х 88 х 180 мм
  Вес	2.7 кг
  Тракт звука
  Формат сигналов	симметричный
  Тип входа	электронный, дифференциальный
  Тип выхода	электронный, дифференциальный «плавающий»
  Тип разъемов (по входу/по выходу)	XLR (Canon)
  Входное сопротивление	600 Ом
  Выходное сопротивление, не более	60 Ом
  Номинальный уровень входного сигнала	+4 (1,26 В) дБм
  Максимальный уровень выходного сигнала на нагрузке 600 Ом	+ 24 (12,6 В) дБм
  Допустимый диапазон синфазных напряжений	±10В
  Коэффициент подавления входного синфазного сигнала на частоте 100 Гц, не менее	80 дБ
  Постоянная составляющая на выходе, не более	50 мВ
  Номинальный коэффициент передачи	0 дБ
  Диапазон регулировки коэффициента передачи по входу	-6...+6
  Неравномерность АЧХ в рабочей полосе частот (20 Гц - 20 кГц), не более	±0,2 дБ
  Коэффициент нелинейных искажений	0,006 %
  Предельно допустимое напряжение на всех входах и выходах	12 В
