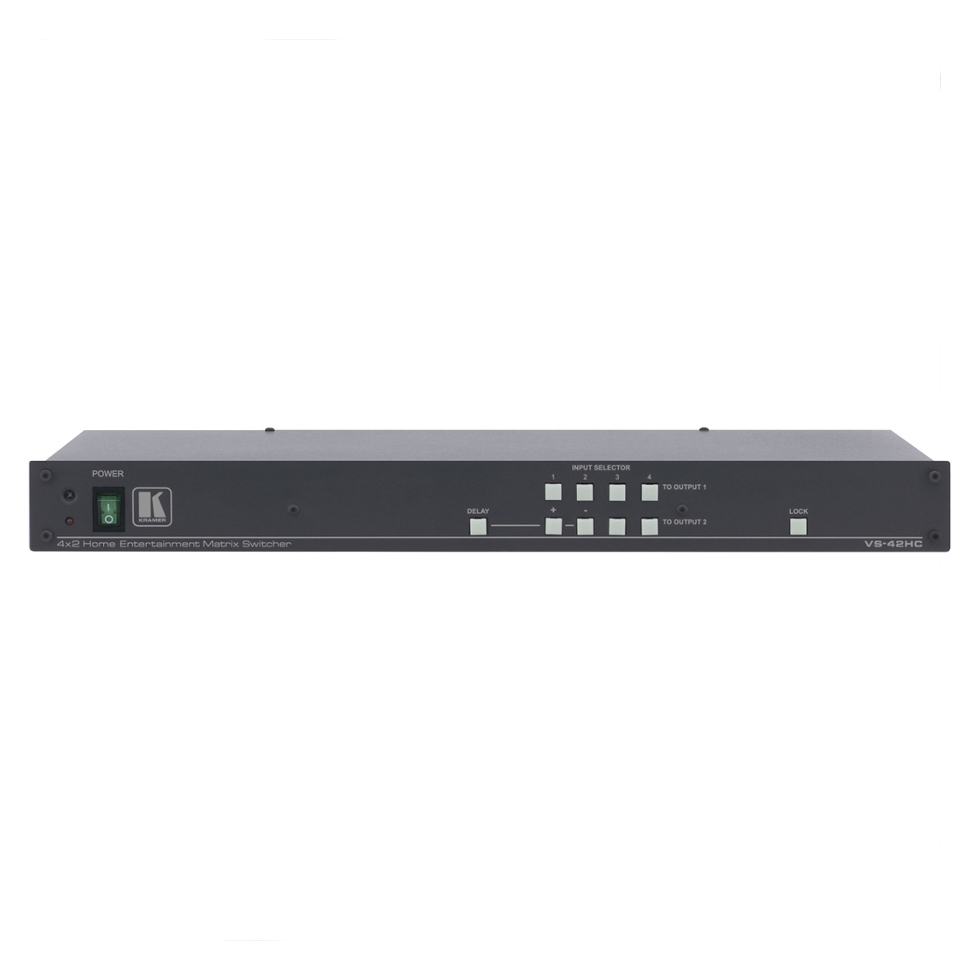

VS-42HC матричный коммутатор Kramer
Отсутствует и более не поставляется!
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
Описание
Оригинальный матричный коммутатор VS-42HC Kramer.
Kramer VS-42HC - высококачественный полноценный матричный коммутатор 4x2 для компонентных видеосигналов YUV (Y, Pb/Cb, Pr/Cr) и цифровых аудиосигналов S/PDIF.
Он позволяет перенаправлять сигнал с любого из четырех входов на любой из двух выходов или на оба выхода сразу. Все входы и выходы выполнены на разъемах RCA. Кроме того, второй канал S/PDIF также имеет оптические разъемы (Toslink) на входе и выходе. На передней панели VS-42HC имеется кнопка регулировки задержки сигнала S/PDIF в канале 2, позволяющая точно синхронизировать звук и изображение. Специальная кнопка предусмотрена также для блокирования передней панели. Полоса пропускания VS-42HC составляет 200 МГц, что гарантирует отсутствие вносимых искажений. Аудиоканалы используют частоту дискретизации до 192 кГц, поэтому прибор можно применять в многоканальных системах (AC3). Коммутатором можно управлять кнопками на передней панели, с помощью пульта дистанционного управления на инфракрасных лучах, с компьютера, сенсорного экрана или другого контроллера, подключенного через интерфейс RS-485 или RS-232, а также через локальную сеть Ethernet. VS-42HC выполнен в 19-дюймовом корпусе высотой 1U с возможностью установки в стойку и питается от сети переменного тока 100-240 В.
Основные особенности:
- широкая полоса пропускания - 200 МГц (-3 дБ)
- совместимость с HDTV
- раздельная коммутация видео- и аудиосигнала (только VS-44HC)
- интерфейс Toslink - аудиовход №2 работает и с S/PDIF, и с Toslink (выбор DIP-переключателями). При выборе этого входа на аудиовыход №2 одновременно выдаются сигналы обоих форматов
- программируемая задержка аудиосигнала до 999 мс (в зависимости от частоты дискретизации)
- частота дискретизации до 192 кГц
- возможность блокирования кнопок передней панели
- удобная кнопка Take, позволяющая выполнить заданную последовательность переключений одним нажатием (только у VS-44HC)
- энергонезависимая память для хранения состояний коммутатора (только у VS-44HC)
- разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), c ИК-пульта (в комплекте), через сеть Ethernet
- универсальный источник питания от сети ~90-240 В
- корпус для установки в стандартную 19-дюймовую стойку (1U)
Технические характеристики
|
Входы
|
Компонентный видеосигнал Y, Рb/Сb, Pr/Cr (4 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA, S/PDIF (4 вх.): разъемы RCA , TOSLINK (1 вх.): оптический интерфейс
|
|
Выходы
|
Компонентный видеосигнал Y, Рb/Сb, Pr/Cr (2 или 4 вых.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA, S/PDIF (2 или 4 вых.): разъемы RCA, TOSLINK (1 вых.): оптический интерфейс
|
|
Частота дискретизации
|
До 192 кГц
|
|
Полоса пропускания сигнала на уровне -3 дБ
|
200 МГц (при полной нагрузке)
|
|
Максимальный размах выходного видеосигнала
|
2,3 В
|
|
Разрешение
|
До 24 бит
|
|
Дифференциальная фаза
|
0,77°
|
|
Дифференциальное усиление
|
0,08%
|
К-фактор
|
<0,05%
|
|
Отношение сигнал/шум
|
Видеосигнал 73 дБ (взвешенное)
|
|
Джиттер
|
<1,5 нс с выключенной и <3,5 нс со включенной задержкой (50 Гц…100 кГц)
|
|
Управление
|
Кнопками передней панели, через RS-232 или RS-485, Ethernet, с ИК-пульта
|
|
Источник питания
|
Сеть ~90-240 В, 50/60 Гц, 90 мА (импульсный блок питания)
|
|
Масса
|
2,7 кг
|
|
Габариты (Ш*Г*В)
|
48,3 см x 17,8 см x 4,5 см (1U)
|
|
Перекрестные помехи при наихудших условиях
|
–53 дБ (5 МГц)
|
|
Связь
|
Видеосигнал по постоянному току
|
Комплект поставки
- матричный коммутатор
-
сетевой шнур
- нуль-модемный адаптер
- инфракрасный пульт дистанционного управления
|
