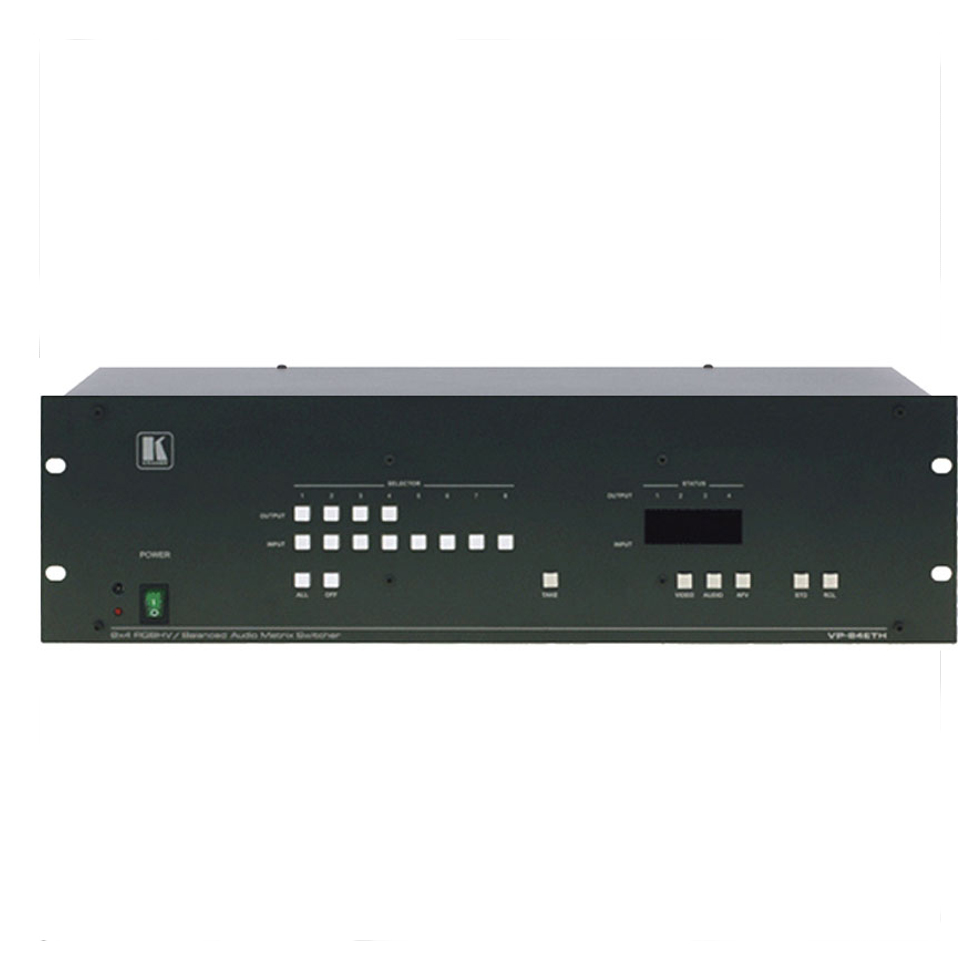

VP-84ETH матричный коммутатор Kramer
Отсутствует и более не поставляется!
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
Описание
Оригинальный матричный коммутатор VP-84ETH Kramer.
Kramer VP-84ETH - высококачественный матричный коммутатор размерностью 8x4 для сигналов RGBHV и балансных стереофонических аудиосигналов. Он предназначен для работы с видео высокого разрешения и компьютерной графикой. Этот прибор может также работать с сигналами YUV, Y/C или CV (которые в этом случае должны подключаться к каналам RGB). Это истинный матричный коммутатор, позволяющий перенаправить сигнал с любого входа на любой выход, а также сразу на несколько или на все выходы.
Основные особенности:
- три широкополосных канала для видеоданных — красный, зеленый и синий (RGB), и два канала логических ТТЛ-сигналов — строчной и кадровой синхронизации. При необходимости работать с пятью линейными каналами: см. прибор VS-88HCB.
- коммутация выполняется в интервале кадрового гасящего импульса, переходы между изображениями происходят без помех и срывов при условии, что источники сигнала имеют общую синхронизацию
- раздельная или совместная коммутация видео и звука
- 8 ячеек энергонезависимой памяти для хранения и быстрого выбора наиболее часто используемых конфигураций
- кнопка TAKE позволяет оператору выполнить последовательно несколько переключений, а затем активировать все их сразу одним нажатием этой кнопки
- управление осуществляется кнопками передней панели или дистанционно через интерфейсы RS-485, RS-232 и Ethernet (от сенсорной панели, компьютера или другого контроллера) и ИК-пультом дистанционного управления (входит в комплект)
- порт Ethernet дает возможность управления прибором через Интернет или через локальную сеть по протоколу TCP/IP
- прочный корпус, занимающий три позиции по вертикали в стандартной 19-дюймовой стойке (3U)
- ширина полосы пропускания видеотракта 300 МГц гарантирует, что при работе в самых требовательных к качеству системах коммутаторы не внесут в сигнал никаких искажений
Технические характеристики
|
Входы
|
Группы входов содержат: каналы RGB (0,7 В, 75 Ом, разъемы BNC); каналы строчной и кадровой синхронизации, (ТТЛ, импеданс 510 Ом), разъемы BNC; каналы балансного стерео аудио, (+4 дБм, 33 кОм, съемные клеммные блоки); VP-88ETH, VP-84ETH и VP82-ETH: 8 групп входов; VP-66ETH и VP-64ETH: 6 групп входов
|
|
Выходы
|
Группы выходов содержат: каналы RGB (0,7 В, 75 Ом, разъемы BNC); каналы строчной и кадровой синхронизации, (ТТЛ, импеданс 510 Ом), разъемы BNC; каналы балансного стерео аудио, (+4 дБм, 33 кОм, съемные клеммные блоки); VP-88ETH: 8 групп выходов; VP-66ETH: 6 групп выходов; VP-84ETH и VP-64ETH: 4 группы выходов; VP-82ETH: 2 группы выходов
|
|
Полоса пропускания сигнала на уровне –3 дБ
|
Видео: 300 МГц при полной нагрузке; аудио: 100 кГц
|
|
Максимальный размах выходного видеосигнала
|
Видео: 0,7 В (RGB); аудио:+4 дБм на нагрузке 150 Ом (максимум 24 В)
|
|
Отношение сигнал/шум
|
Видео: 74 дБ; аудиосигнал: 84 дБ (размах 1 В, невзвешенное значение)
|
|
Перекрестные искажения (полные)
|
Видео: <-50 дБ на 5 МГц
|
|
Коэффициент гармоник + шум (аудио)
|
0,025% (1 В, 1 кГц)
|
|
Управление
|
Ручное, с ИК-пульта, через интерфейсы RS-232, RS-485 и Ethernet
|
Максимальное выходное питание
|
Сеть 230 В, 50/60 Гц
|
|
Масса
|
Около 5,5 кг
|
|
Габариты (Ш * Г * В)
|
48,3 x 17,8 x 13,5 см (3U)
|
Комплект поставки
- матричный коммутатор
-
сетевой шнур, нуль-модемный адаптер
- ИК-пульт
- программа управления конфигурацией и перенаправления последовательного порта под Windows®
|
