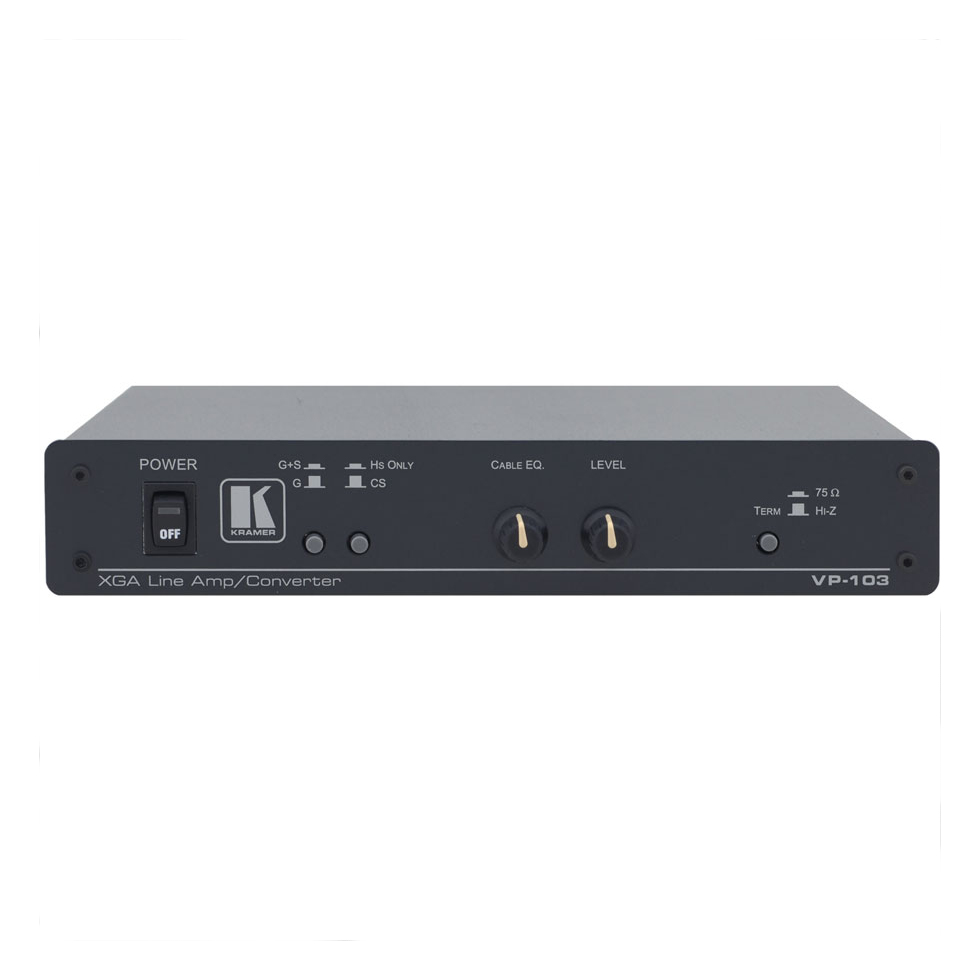

VP-103 усилитель-преобразователь Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный усилитель-преобразователь VP-103 Kramer.

Kramer VP-103 - высококачественный линейный усилитель, преобразователь сигналов VGA/XGA/UXGA (разъемы BNC).

Позволяет подавать входной сигнал VGA/XGA/UXGA одновременно на локальный монитор и две совместимые системы отображения информации. Профессиональные проекторы и большие мониторы обычно оснащаются разъемами BNC, а не разъемами типа HD15F, которые используются в персональных компьютерах. VP-103 легко решает проблему их несовместимости, обеспечивая локальному монитору проходное гнездо, а также необходимую буферизацию, усиление и обработку синхросигнала для удаленного приемника. Устройство не работает как преобразователь частоты развертки. Оно может принимать все стандартные сигналы (VGA, SVGA, XGA, SXGA и UXGA), которые на выходе преобразуются в сигналы RGsB, RGBS или RGBBHV. Благодаря полосе пропускания 315 МГц VP-103 является полностью прозрачным для сигналов VGA. Для тех случаев, когда локальный монитор отсутствует, на передней панели предусмотрен переключатель эквивалентной нагрузки. Устройство позволяет производить выравнивание уровня и частотной характеристики при помощи удобных регуляторов, расположенных на передней панели. VP-103 выполнен в прочном и надежном корпусе и работает от стандартного блока питания 12 В, благодаря чему может использоваться во внестудийных условиях.

Технические характеристики

Входы	1 аналоговый RGB, 0,7 В/75 Ом, проходное гнездо, вертикальный и горизонтальный синхроимпульсы, уровень ТТЛ, разъем HD15F
Выходы	2 аналоговых R, G (G/синхро), B, 0,7 В/75 Ом, вертик. и горизонт. синхроимпульсы, уровень ТТЛ (высокоомная нагрузка) или уровень (75 Ом нагрузки), (BNC). 1 синхросигнал, уровень ТТЛ (высокоомная нагрузка) или уровень (нагрузка 75 Ом)
Тип входа	Закрытый, со схемой защиты входов
Тип выхода	Закрытый, со схемой защиты входов
Полоса пропускания видеосигнала	315 МГц на уровне –3 дБ
Дифференциальная фаза	0,15°
Дифференциальное усиление	0,4%
Отношение сигнал/шум	75 дБ
Регулировки	Регуляторы горизонтального и вертикального синхроимпульса, переключение режимов G и G/синхро. Регулятор уровня – от –1 до +4,1 дБ, контроль АЧХ – от 0 до +8,6 дБ на частоте 5,8 МГц
Источник питания	12 В, 110 мA
Масса	Около 1,1 кг
Габариты (ШГВ)	24,5 х 18 х 4,5 см
Опции	Адаптер RK-MEDN для установки в стандартную 19” стойку

Комплект поставки

усилитель-преобразователь
блок питания 12 В
