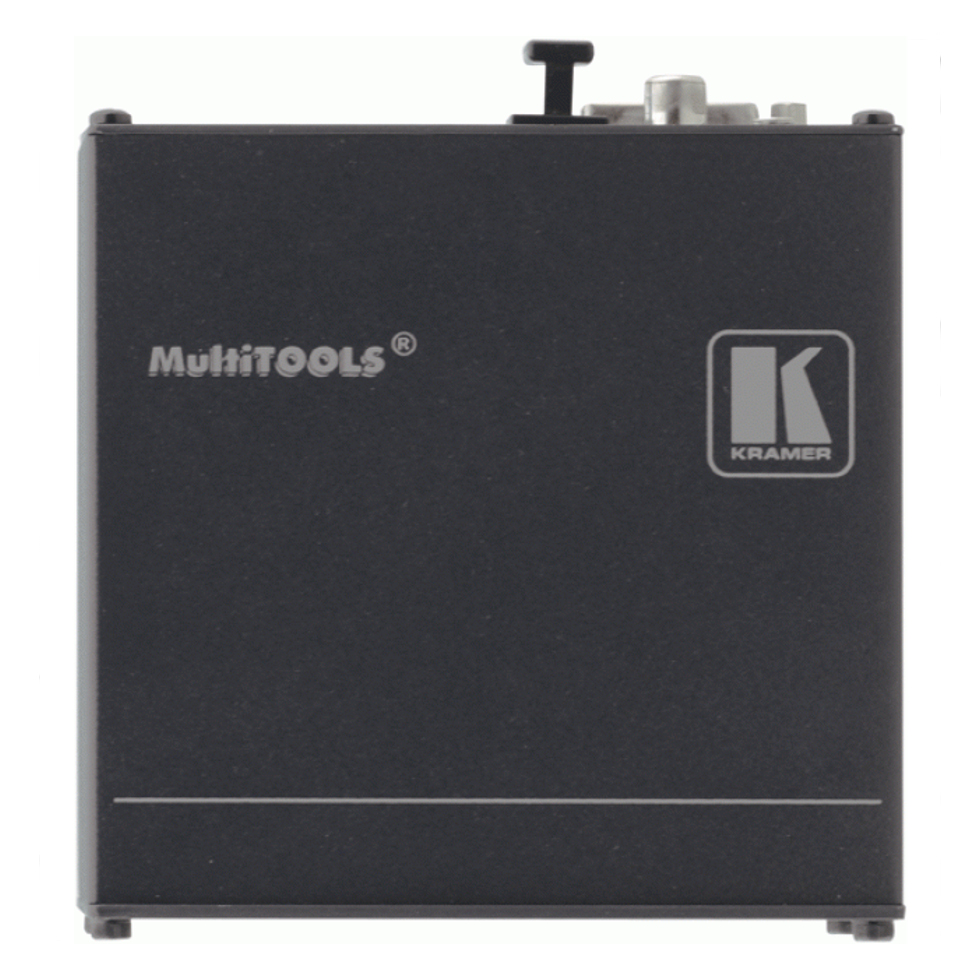

TP-954 интерфейс для витой пары Kramer   

Оригинальный интерфейс TP-954 Kramer.

Kramer TP-954 - приемник сигналов DVI, стерео аудиосигнала / S/PDIF / Toslink из кабеля витой пары (TP).

TP-954 - приемник сигналов, поступающих по кабелю на витой паре от передатчика TP-953. TP-953 преобразует входные сигналы (DVI, небалансный стереофонический аудиосигнал, S/PDIF, TOSLINK®) в формат, пригодный для передачи по кабелю на витой паре, а TP-954 выполняет обратное преобразование и выдает видеосигнал DVI и одновременно небалансный стереофонический аудиосигнал и цифровые аудиосигналы S/PDIF и TOSLINK®.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенности:

• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• максимальное разрешение WUXGA и 1080p
• совместимость с HDTV
• соответствие требованиям стандарта HDCP
• два входа с витой пары
• аудиовыходы - аналоговый стерео, S/PDIF, TOSLINK®
• отключаемая компенсация АЧХ кабеля
• видеовыход - один разъем DVI
• светодиодные индикаторы сигнала на входе и выходе
• длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (XGA), до 30 м (WUXGA), при использовании экранированного кабеля BC-DGKat623 и BC-DGKat723 до 60 м (SXGA)
• для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723
• максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
• система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания
• компактный корпус Kramer MultiTOOLS®. Четыре прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-1 (опция)

• интерфейс
• источник питания
