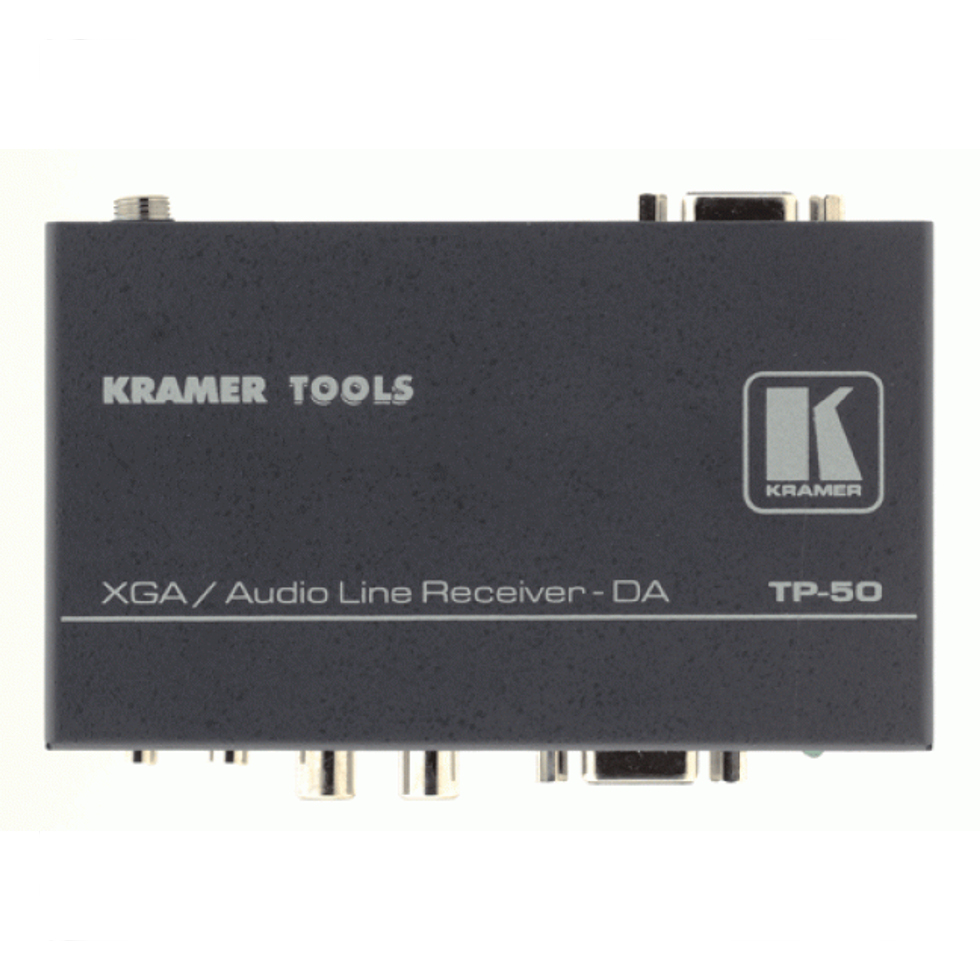

TP-50 интерфейс для витой пары Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный интерфейс TP-50 Kramer.

Kramer TP-50 - приемник и ретранслятор по витой паре (TP) сигналов VGA и звукового стерео по витой паре, с 2 выходами VGA и аудио (3,5-мм розетка)

Приемник кодированного сигнала, передаваемого по кабелю на витой паре. Принятый сигнал декодируется, и на выходы прибора выдаются две копии исходного компьютерного графического сигнала, стереофонического аудиосигнала и S/PDIF.

Активный проходной выход на витую пару позволяет включить каскадно следующий прибор (до 4 приборов в цепочке).

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer. Рекомендуемые передатчики: TP-121, TP-45, TP-50 Рекомендуемые приемники: TP-122, TP-46N, TP-50.

Основные особенности:

разрешение входного сигнала до UGXA/WUXGA (15-контактный разъем)
проходной вход для подключения кабеля на витой паре (RJ-45)
регуляторы уровня сигнала и компенсации АЧХ кабеля
возможность выбора полярности строчных и кадровых синхроимпульсов
система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
светодиодный индикатор приема сигнала
длина линии передачи до 100 м
через выход витой пары допускается каскадное включение до 4 приемо-передатчиков при общей длине линии витой пары до 300 м
кабель - UTP (неэкранированная витая пара), например, категории 5
компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция). Выпускаются адаптеры и других конфигураций

Технические характеристики

Входы	Витая пара (1 вх.): разъем RJ-45, проходной
Выходы	VGA-UXGA/WUXGA (2 вых.): разъемы HD15F, Стереозвук (2 вых.): 3,5-мм аудиорозетки, S/PDIF (2 вых.): разъемы RCA
Разрешение видеосигнала	До UXGA/WUXGA (1600x1200/1920x1200 60 Гц) или 1080p
Дифференциальная фаза	0,3°
Дифференциальное усиление	4,7%
К-фактор	<0,05%
Отношение сигнал/шум	Видеосигнал 62,5 дБ, аудиосигнал: 69,2 дБ
Регулировки	Уровень видеосигнала –9,5…+2,2 дБ, компенсация АЧХ кабеля 0…+26,3 дБ (50 МГц)
Источник питания	=12 В, 800 мА
Масса	0,3 кг
Габариты (ШГВ)	12,1 см х 7,2 см х 2,4 см
Опции	Адаптеры для 19-дюймовой стойки
Коэффициент второй гармоники (канал звука)	0,003% (1 кГц)
Коэффициент нелинейных искажений аудиотракта + шум	0,035% (1 кГц)
Максимальный размах выходного сигнала	Видеосигнал 2 В (максимальное усиление), аналоговый аудиосигнал 4,6 В
Полоса пропускания аудиотракта	22 кГц
Связь	Видеосигнал по постоянному току, аудиосигнал по переменному току (вход), по постоянному току (аналоговый выход), по переменному току (выход S/PDIF)

Комплект поставки

интерфейс
источник питания
