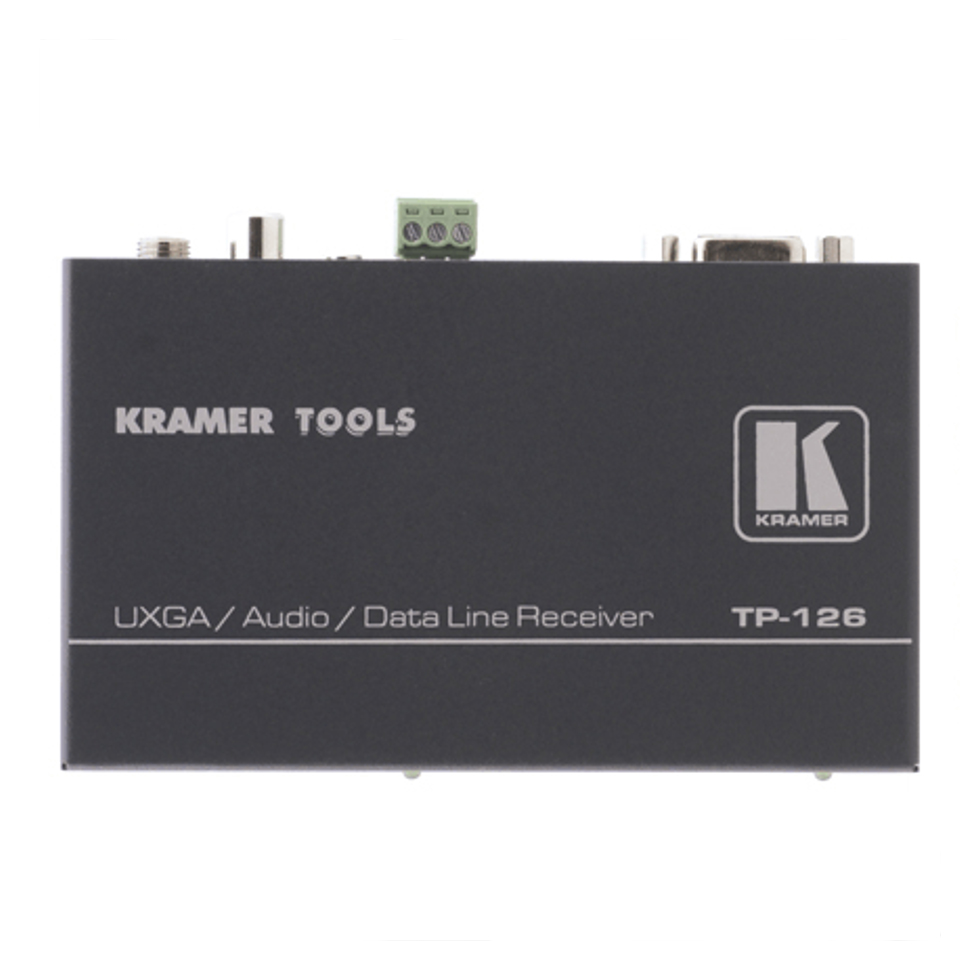

Оригинальный интерфейс TP-126 Kramer.

Kramer TP-126 - приемник VGA, звуковых стерео (аналог и S/PDIF) и RS-232 (двусторонний обмен) из витой пары (TP), с рег. уровня и АЧХ.

Приемник-декодер сигнала, передаваемого передатчиком TP-125 по кабелю на витой паре. Прибор преобразует принятый сигнал в компьютерный графический и аудиосигнал (аналоговый стереофонический и S/PDIF), а также обеспечивает двустороннюю связь через интерфейс RS-232.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

ВНИМАНИЕ! Система передачи питания по кабелю витой пары (PowerConnect) для данных приборов не поддерживается. Подключайте собственные адаптеры питания (из комплекта поставки) к передатчику и приемнику сигнала.

Основные особенности:

разрешение до UXGA
совместимость с HDTV
разъемы для подключения витой пары - RJ-45
выходные аудиосигналы - небалансный стереофонический и одновременно S/PDIF (24 бит, 48 кГц)
регуляторы уровня сигнала и компенсации АЧХ кабеля
выбор полярности строчных и кадровых синхроимпульсов
дальность передачи до 100 м. В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
кабель: UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет по витой передавать команды интерфейса RS-232 в обе стороны (поддерживаются сигналы RxD, TxD)
компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)

Технические характеристики

Входы	Витая пара (1 вх.): разъем RJ-45
Выходы	VGA-UXGA/WUXGA (1 вых.): разъем HD15F, S/PDIF (1 вых.): разъем RCA, Стереозвук (1 вых.): 3,5-мм аудиорозетка
Полоса пропускания сигнала	20 Гц – 20 кГц (аудиосигнал, 0,5 дБ)
Разрешение видеосигнала	До UXGA/WUXGA (1600x1200/1920x1200 60 Гц) или 1080p
Отношение сигнал/шум	< –80 дБ (аудиосигнал)
Регулировки	Уровень –7,5...4,4 дБ, компенсация АЧХ кабеля 0...+33 дБм (130 м, 50 МГц)
Порты	RS 232 (1 порт): до 19200 бит/с, полный дуплекс, 3-конт. клеммный блок
Источник питания	=12 В, 60 мА
Масса	0,3 кг
Габариты (ШГВ)	12,1 см x 7,2 см x 2,4 см
Коэффициент нелинейных искажений аудиотракта + шум	<0,01% (аудиосигнал)
Максимальный размах выходного сигнала	Видеосигнал 1,6 В, аудиосигнал 2,3 В
Связь	По переменному току

Комплект поставки

интерфейс
источник питания
