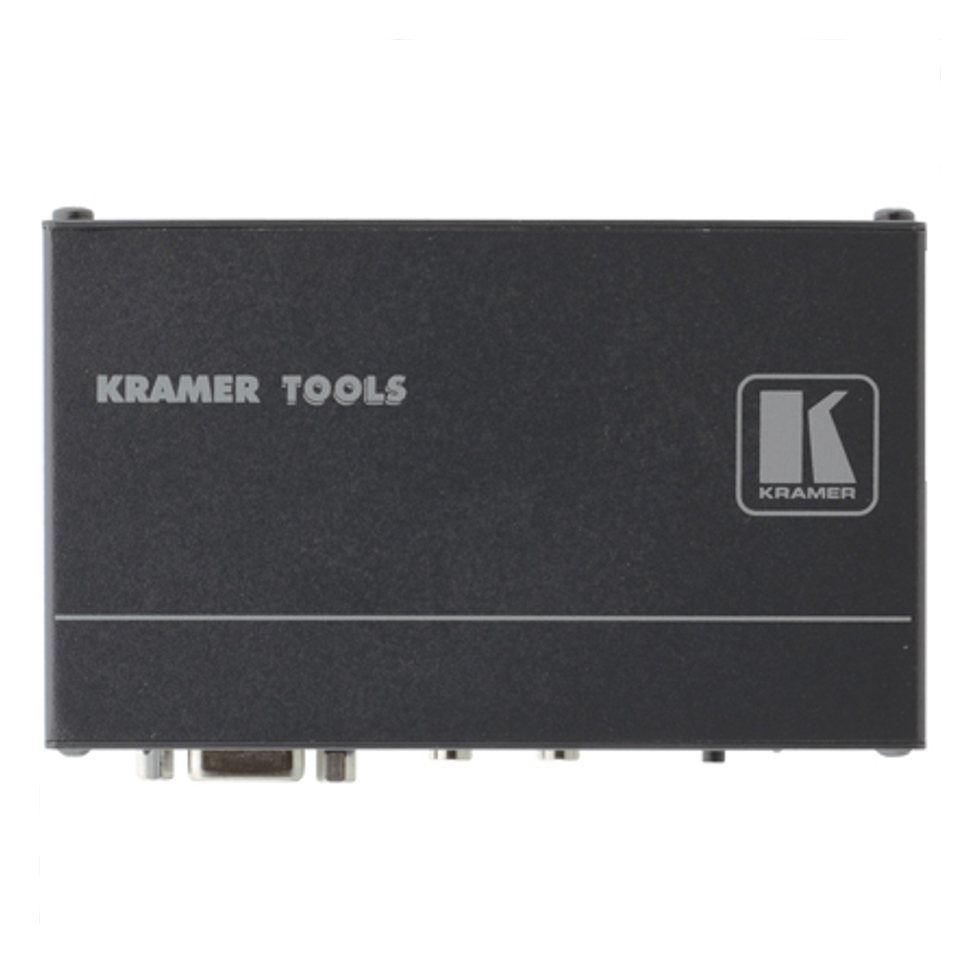

TP-107AVR интерфейс для витой пары Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный интерфейс TP-107AVR Kramer.

Kramer TP-107AVR - коммутатор 2x1 VGA + звукового стереосигнала и витой пары (TP) с выходом на витую пару.

Передатчик компьютерного графического сигнала с разрешением, превосходящим UXGA, и стереофонического аудиосигнала по кабелю на витой паре. Выдаваемый на выход сигнал берется, по выбору оператора, либо со входа на витой паре, либо со входа компьютерного графического сигнала и аудиовхода. Выходной сигнал передается по одному кабелю на витой паре на соответствующий приемник.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенности:

разрешение до WUXGA
входы - 15-контактный разъем HD, 3,5-мм аудиорозетка и разъем RJ-45
выход - витая пара (RJ-45)
возможность последовательного соединения кабелем на витой паре до 16 приборов TP-107AVR. Любой прибор можно активировать либо нажатием кнопки ON LINE (на передней панели или замыканием контактов), либо дистанционно с контроллера RC-108 или RC-116 через K-NET™, либо с любого пульта управления оборудованием помещения, поддерживающего передачу данных через RS-485
дальность передачи до 100 м. В зависимости от разрешения сигнала, типа кабеля и количества последовательно соединенных приборов возможна передача и на большие расстояния
кабель - STP (экранированная витая пара), например, Kramer BC-STP категории 5
управление кнопками на передней панели, замыканием контактов (3,5-мм разъем), через RS-485 или K-NET™ для соединенных последовательно приборов
канал управления K-NET™ - питание и управляющие сигналы передаются по одному кабелю
проходной вход K-NET™ для каскадного включения нескольких приборов
отключаемый терминатор K-NET™
компактный корпус Kramer TOOLS™. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция)
заменяет TP-107AV, TP-107V

Технические характеристики

Входы	VGA (1 вх.) разъем HD15F, Витая пара (1 вх.) разъем RJ-45, Стереозвук (1 вх.) 3,5-мм аудиорозетка
Выходы	Витая пара (1 вых.) разъем RJ-45
Полоса пропускания	(-3 дБ) 150 МГц, звук 20 кГц
Дифференциальное усиление	0,025
Дифференциальная фаза	0,5
К-фактор	0,002
Максимальный размах выходного сигнала	Видеосигнал 1,3 В, аудиосигнал 3 В
Органы управления	Переключатель терминатора линии RS-485, разъем подключения кнопки дистанционного выбора входа
Связь	По переменному току
Отношение сигнал/шум	Видеосигнал 61 дБ (5 МГц), аудиосигнал 77 дБ (1 МГц)
Коэффициент нелинейных искажений аудиотракта + шум	0,152% (1 МГц)
Коэффициент второй гармоники аудиотракта	0,00009
Перекрестная помеха при наихудших условиях Видео на звук	-43 дБ (6 МГц)
Габаритные размеры (Ш, Г, В)	12 см х 7 см х 2,4 см
Масса	0,3 кг
Опции	Адаптер для установки в 19-дюймовую стойку RK-3Т

Комплект поставки

интерфейс
источник питания
монтажная скоба
