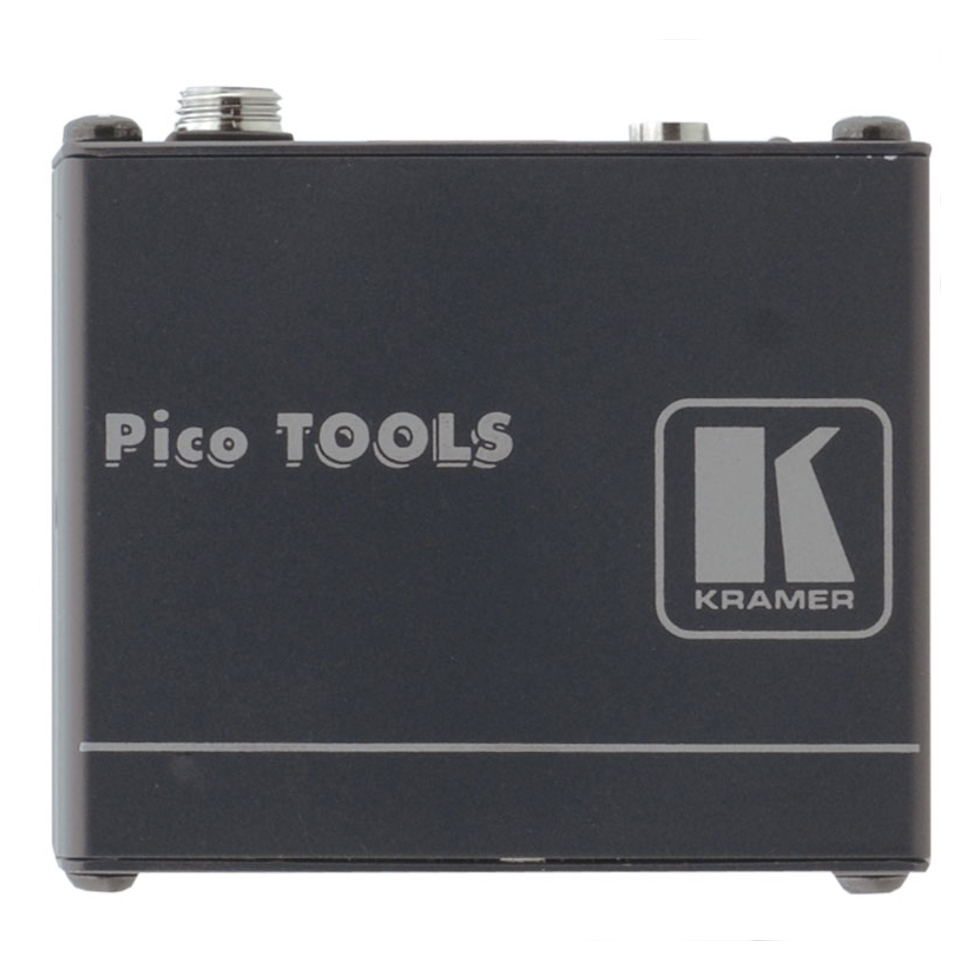

PT-561 интерфейс для витой пары Kramer                   артикул: 90-775790

Оригинальный интерфейс PT-561 Kramer.

Kramer PT-561 - передатчик сигнала HDMI и ИК-команд в кабель витой пары (TP).

PT-561 преобразует сигнал HDMI и ИК в формат, пригодный для передачи по витой паре и передает его на PT-562, который выполняет обратное преобразование сигнала из формата пригодного для передачи по витой паре в сигналы HDMI и ИК. Имеются также версии данных приборов в исполнении в виде настенной панели - WP-561 и WP-562 соответственно.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Основные особенности:

• совместимы с приёмниками и передатчиками на витой паре WP-561 и WP-562.
• малогабаритный корпус из серии PicoTOOLS™. С помощью адаптера RK-4PT (опция) четыре прибора устанавливаются рядом в стандартную 19-дюймовую стойку (1U)
• система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
• передача сигналов EDID, HPD и CEC от источника к экрану
• поддерживает опциональные ИК излучатели: одиночный излучатель C-A35/IRE-10 и двойной излучатель C-A35/2IRE-10
• поддерживает передачу и прием ИК сигналов по кабелю на витой паре в любом направлении - совместим с передатчиком и внешним ИК приемником: C-A35M/IRR или C-A35M/IRE или C-A35M/2IRE
• соответствие требованиям HDCP и HDMI версии 1,2, совместимы с HDMI 1.3, 1.4
• совместимость с HDTV
• максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• индикаторы состояния - Включен (красный), Передача (зеленый)
• использование кабеля на витой паре Kramer BC-UNIKat/LSHF обеспечивает оптимальную дальность передачи и качество сигнала. Длина линии передачи зависит от разрешения изображения, типа графической карты и экрана. При использовании кабелей категории 5 или 6 от сторонних производителей, длина линии передачи может отличаться от приведенной выше. Использование многожильных проводников (patch cord) в кабелях не допускается
• поддерживает опциональные ИК-приемники: C-A35M/IRR-3 и C-A35M/IRR-50
• длина линии передачи — при использовании экранированного кабеля на витой паре BC-UNIKat/LSHF (FTP/STP CAT6) - до 90 м (1080i) или до 60 м (1080p/UXGA)

• интерфейс
• источник питания
