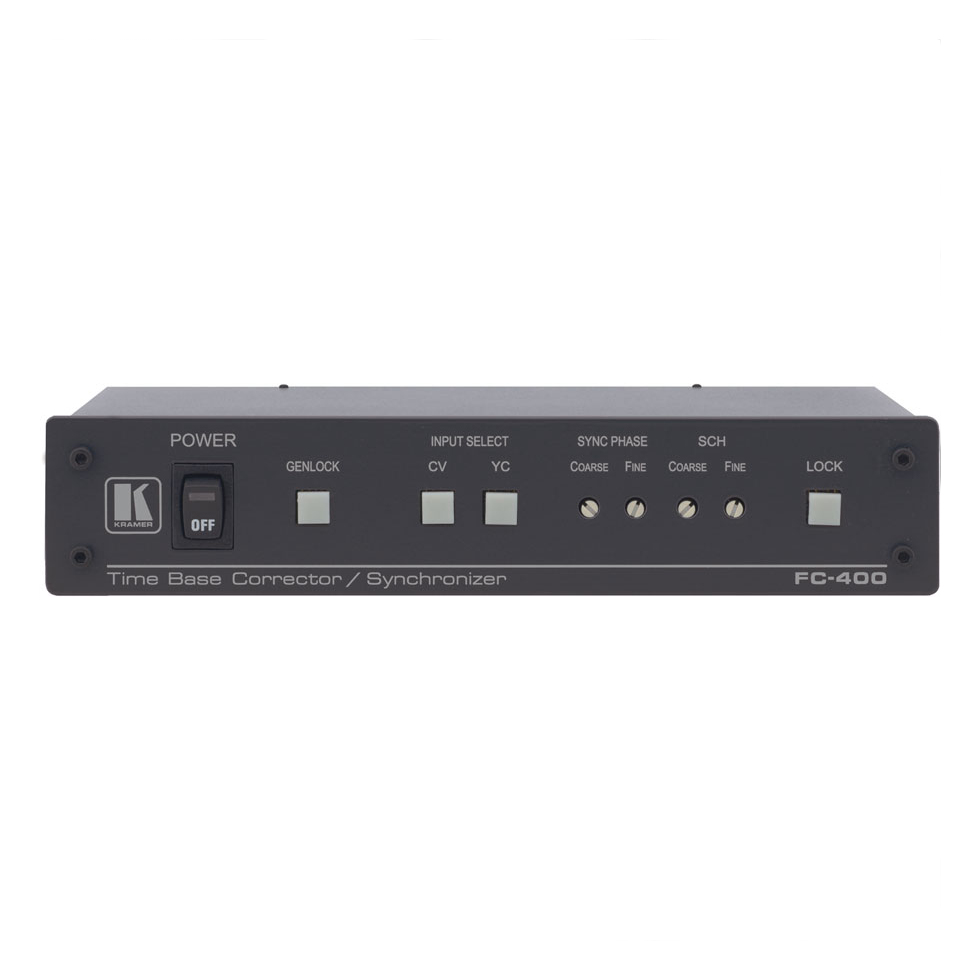

FC-400 преобразователь Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный преобразователь FC-400 Kramer.

Kramer FC-400 - преобразователь формата видеосигнала и корректор временных искажений развертки.

У него имеется вход композитного видеосигнала или сигнала s-Video (выбирается кнопкой) и вход внешней синхронизации. FC-400 выдает композитный видеосигнал или сигнал s-Video, что задается DIP-переключателями. Ими же выбирается телевизионная система выходного сигнала (PAL-B или NTSC-3,58), а также режим автоматической регулировки усиления. FC-400, однако, не выполняет преобразование телевизионных систем. У прибора имеются регуляторы грубой и тонкой подстройки фазы сигнала синхронизации и фазы строчной развертки по отношению к поднесущей (SCH).Четыре кнопки предназначены для выбора входа (композитный или Y/C), управления внешней синхронизацией и блокирования передней панели. FC-400 выполнен в настольном корпусе и питается постоянным напряжением 12 В.

Основные особенности:

полоса пропускания 5,8 МГц (0,5 дБ)
выбор телевизионной системы входного сигнала - NTSC (3,58) или PAL-B - DIP-переключателями. Прибор не выполняет преобразование телевизионных систем
синхронизация от внешнего источника или от внутреннего генератора черного поля
регулировка временных параметров - фазы SCH и фазы синхросигнала
управление с передней панели и через RS-232
проходной вход аналогового синхросигнала
выбираемый режим терминирования линии синхросигнала
встроенный генератор цветных полос и частотных вспышек
настольное исполнение. Компактный корпус высотой 1U. Два прибора могут быть установлены в стандартную стойку рядом друг с другом с помощью адаптера RK-1 (опция)

Технические характеристики

Входы	Композитный видеосигнал (1 вх.): размах 1 В, 75 Ом, разъем BNC, Проходной вход внешней синхронизации (1) с отключаемым терминатором: 75 Ом или высокий импеданс, разъемы BNC
Выходы	Композитный видеосигнал (1 вых.): размах 1 В, 75 Ом, разъем BNC, YC (1 вых.): 1 В (Y), 0,3 В (С), 75 Ом, разъем мини-DIN
Цифровое разрешение	10 бит
Полоса пропускания сигнала	5,8 МГц (0,5 дБ)
Дифференциальная фаза	1°
Дифференциальное усиление	1%
К-фактор	1%
Отношение сигнал/шум	63 дБ
Управление	С передней панели и через RS-232: фаза SCH и синхросигнала. Блокировка передней панели
Источник питания	=12 В, не более 270 мА
Масса	1,2 кг
Габариты (ШГВ)	22 см x 18 см x 4,5 см
Временной сдвиг сигналов яркости и цветности	1 нс
Нелинейность тракта яркостного сигнала	1%
Телевизионные системы	PAL В и NTSC 3,58

Комплект поставки

преобразователь
источник питания
нуль-модемный адаптер
