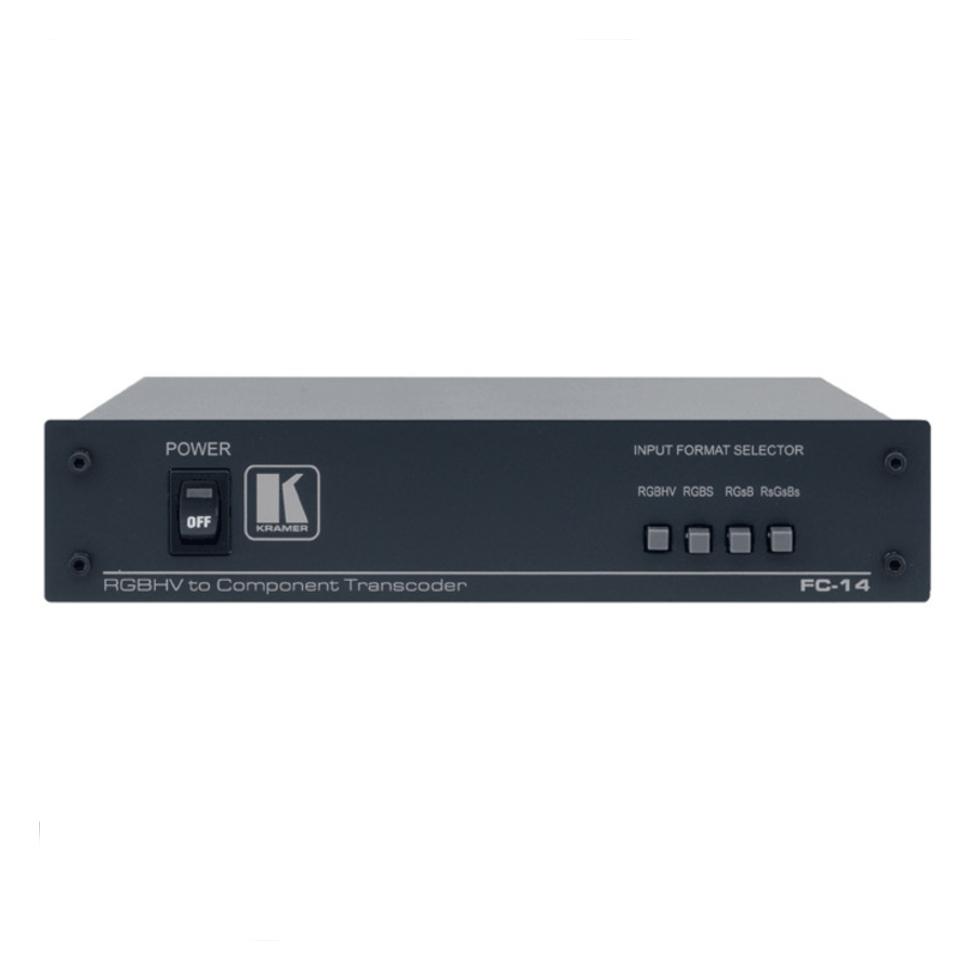

FC-14 преобразовател Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный преобразователь FC-14 Kramer.

Kramer FC-14 - устройство для преобразования сигналов RGB в компонентный видеосигнал (Y, B-Y, R-Y или YUV).

Применяется, например, для подачи сигнала RGB на плазменные панели и иные устройства, оснащенные входами компонентных видеосигналов. Также FC-14 приспособлен для работы с компонентным видеосигналом с раздельной подачей сигналов цветности и синхронизации: отдельной подачей горизонтальной и вертикальной составляющих синхросигнала (RGBHV), подачей композитного синхросигнала (RGBS), подачей «синхро в зеленом» (RGsB) и «синхро в каждом» (RsGsBs). Устройство распознает синхросигнал любой полярности и соотносит его с синхросигналами уровня «видео» (0,3 В) и уровня ТТЛ. FC-14 дает возможность конвертировать сигнал RGB (с прогрессивной или чересстрочной разверткой) в компонентный сигнал стандартного или высокого разрешения. Таблица разрешений, которые надо подать на вход прибора для получения заданного ТВ-сигнала, приведена ниже.

ВНИМАНИЕ! Перед использованием прибора проверьте, что Ваш компьютер может выдавать такие разрешения. Прибор выполнен в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку при помощи специального адаптера.

Тип видеосигнала	Система/тип	Входное разрешение	Входная кадровая частота, Гц (тип развертки)
Стандартное ТВ	NTSC	640х480	30 (чересстрочная)
Стандартное ТВ	PAL	720х576	25 (чересстрочная)
ТВЧ (HDTV	480p	640х480	60 (прогрессивная)
ТВЧ (HDTV	576p	720х576	50 (прогрессивная)
ТВЧ (HDTV	720p	1280x720	60 (прогрессивная)
ТВЧ (HDTV	1080i	1920x1080	30 (чересстрочная)

Технические характеристики

Входы	RGBHV, разъемы BNC (5 каналов), параллельно с разъемами HD15F
Выходы	Компонентный YUV (Y, R-Y, B-Y), 1 В, 0,7 В, 0,7 В/75 Ом, разъемы BNC (3 канала)
Тип входа	Закрытый.
Полоса пропускания сигнала	120 МГц на уровне –3 дБ
Максимальный уровень выходного сигнала	1,5 В
Дифференциальная фаза	0,4°
Дифференциальное усиление	0,1%
К-фактор	Менее 0,5%
Отношение сигнал/шум	60 дБ
Регулировки	Выбор формата входного сигнала: RGBHV, RGBS, RGsB, RsGsBs
Источник питания	12 В, 80 мА
Масса	Около 0,94 кг
Габариты (ШГВ)	22 х 18 х 4,5 см
Опции	Адаптер RK-80 для установки в стандартную 19” стойку

Комплект поставки

преобразователь
блок питания
