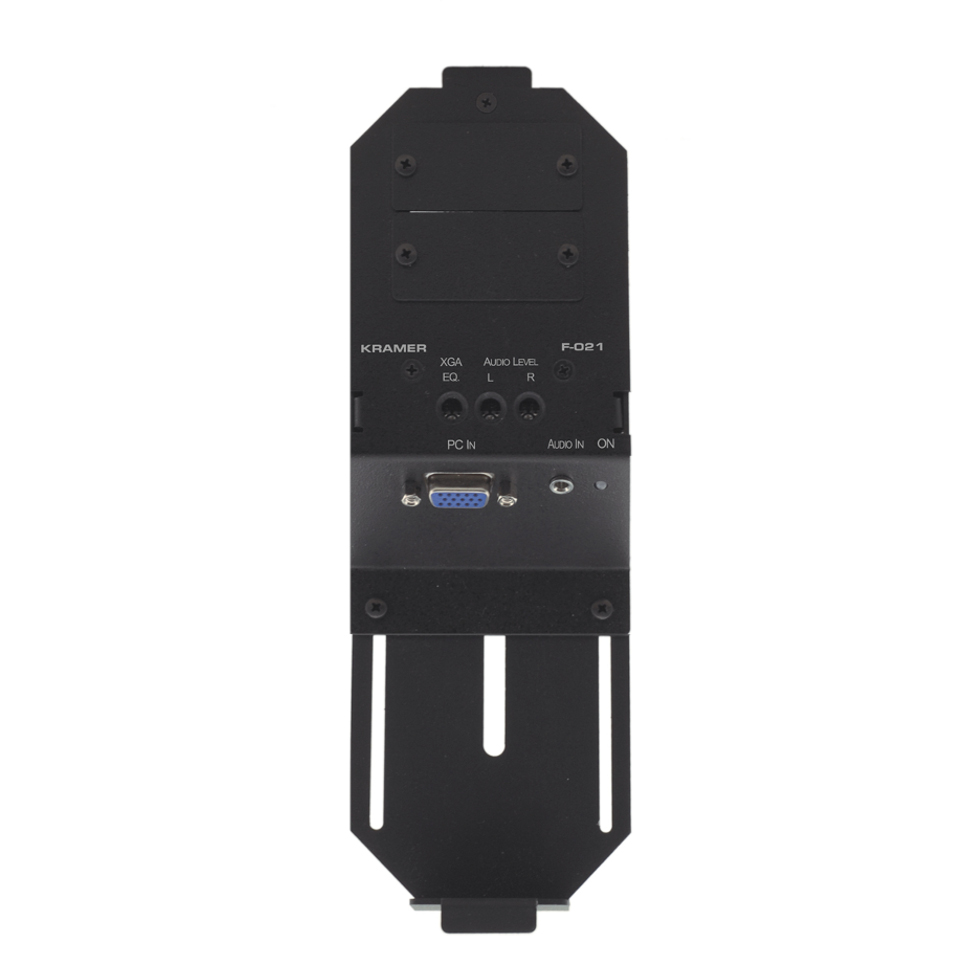

F-021 модуль-вставка Kramer

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Звоните! Уведомить о поступлении товара

Описание

Описание │ Технические характеристики │ Комплект поставки

Оригинальный модель-вставка F-021 Kramer.

Kramer F-021 - представляет собой линейный усилитель компьютерного графического сигнала с разрешением до UXGA и балансного стереофонического аудиосигнала, устанавливаемый в напольную коробку Ackermann. В приборе предусмотрены два рядом расположенных отверстия для установки дополнительных вставок Kramer.

Основные особенности:

совместимость с HDTV
разрешение до UXGA
разъемы на лицевой стороне - 15-контактная розетка VGA и 3,5-мм аудиорозетка
подключения на обратной стороне (клеммные блоки) - SCL и SDA для EDID, RGBHV (VGA), балансный стереозвук
длина линии передачи свыше 100 м (полоса частот аудиосигнала 20 кГц, отношение сигнал/шум более 80 дБ)
сквозное прохождение сигнала EDID
встроенный усилитель аудиосигнала
регуляторы уровня сигнала и компенсации АЧХ кабеля
возможность установки двух дополнительных вставок (или одной вставки двойного размера)
монтаж во встраиваемые в пол коробки Ackermann, допускающие установку устройств размером GB2 и GB3

Технические характеристики

Входы	VGA (1 вх.) разъем HD15F, Стереозвук (1 вх.) 3,5-мм аудиорозетка
Выходы	SCL и SDA для EDID (1 вых.) 3-конт. клеммный блок, VGA (1 вых.) 8-конт. клеммный блок, Балансный стереозвук (2 вых.) 5-конт. клеммные блоки
Максимальный размах выходного сигнала	Видеосигнал 1,9 В, аудиосигнал 2,7 В
Разрешение	До UXGA
Полоса пропускания аудиотракта	20 кГц
Дифференциальное усиление	5,8%
Дифференциальная фаза	0,5
К-фактор	<0,05%
Отношение сигнал/шум	Видеосигнал 60 дБ (5 МГц), аудиосигнал 78 дБ (1 кГц)
Индикаторы	Светодиод обнаружения видеосигнала
Связь	Видеосигнал по переменному току, аудиосигнал по переменному току
Коэффициент нелинейных искажений аудиотракта + шум	0,04%
Коэффициент второй гармоники аудиотракта	0,001%
Питание	=12 В, 110 мА (при питании приемника TP-122-od 340 мА)
Габаритные размеры (Ш, Г, В)	В закрытом состоянии 7,5 см x 15,7 см x 4,4 см, в открытом 7,5 см x 15,7 см x 4,4 см
Масса	0,19 кг

Комплект поставки

модуль-вставка
источник питания
