FC-4001 преобразователь Kramer
Отсутствует и более не поставляется!
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
Описание
Оригинальный преобразователь FC-4001 Kramer.
Kramer FC-4001 - преобразователь формата видеосигнала и корректор временных искажений развертки.

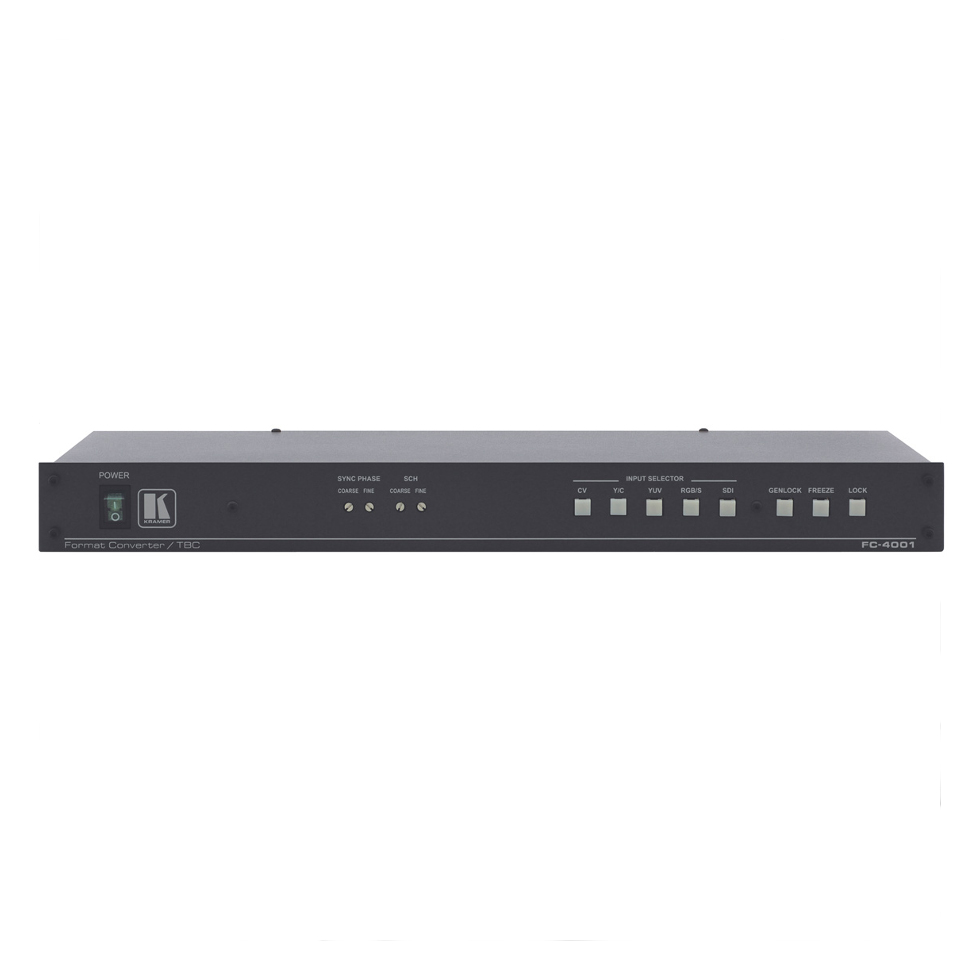

У него имеются входы композитного видеосигнала, s-Video, компонентного видеосигнала (Y, B-Y, R-Y или RGB/S), SDI и проходной вход внешней синхронизации, которые выбираются нажатием соответствующей кнопки на передней панели. Прибор выдает два сигнала SDI и один из следующих сигналов: композитный, s-Video, компонентный (Y, B-Y, R-Y или RGB/S), которые выбираются DIP-переключателями. Ими же задается телевизионная система выходного сигнала (PAL-B, PAL-M, PAL-N, NTSC-3,58, NTSC-4,43, SECAM). FC-4001, однако, не выполняет преобразование телевизионных систем. На передней панели FC-4001 расположены кнопки выбора входа (CV, Y/C, YUV, RGB/S и SDI), кнопки внешней синхронизации, включения стоп-кадра и блокирования передней панели. Кроме того, на нее выведены регуляторы грубой и тонкой подстройки фазы сигнала синхронизации и фазы строчной развертки по отношению к поднесущей (SCH). FC-4001 управляется кнопками передней панели или дистанционно через интерфейс RS 232 от сенсорной панели, компьютера или другого контроллера с этим интерфейсом. Прибор выполнен в 19-дюймовом корпусе высотой 1U с возможностью установки в стойку и питается от сети переменного тока через встроенный импульсный источник питания с автоматическим выбором сетевого напряжения 100-240 В.
Основные особенности:
- полоса пропускания 5,8 МГц (0,5 дБ)
- преобразование с учетом телевизионной системы. Сигнал с 525 строками декодируется в NTSC 3,58 или NTSC 4,43, с 625 строками - в PAL-B/M/N, или SECAM (в т.ч. российский вариант)
- проходной вход аналогового синхросигнала
- режим стоп-кадра
- управление кнопками передней панели, через RS-232 и DIP-переключателями
- выбираемый режим терминирования линии синхросигнала
- встроенный корректор временных искажений позволяет стабилизировать изображения с неустойчивым синхросигналом
- регулировка временных параметров - фазы SCH и фазы синхросигнала
- возможность блокирования передней панели
- универсальный источник питания от сети 90-240 В
- стандартный корпус высотой 1U для установки в 19-дюймовую стойку
Технические характеристики
|
Входы
|
Композитный видеосигнал (1 вх.): размах 1 В, 75 Ом, разъем BNC, SDI (1 вх.): SMPTE-259M, ITU-R ВТ.601, разъем BNC, Проходной вход внешней синхронизации (1) с отключаемым терминатором: 75 Ом или высокий импеданс, разъемы BNC
|
|
Выходы
|
Композитный видеосигнал (1 вых.): размах 1 В, 75 Ом, разъем BNC, YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, два раз-а BNC, Компон. или RGB/S (1 вых.): 1 В/0,7 В/0,7 В, 75 Ом, разъемы BNC, SDI (2 вых.): SMPTE-259M, ITU-R ВТ.601, раз-ы BNC
|
|
Полоса пропускания сигнала на уровне -3 дБ
|
5,8 МГц (0,5 дБ) при полной нагрузке
|
|
Разрешение
|
10 бит
|
|
Дифференциальная фаза
|
1°
|
|
Дифференциальное усиление
|
1%
|
|
К-фактор
|
1%
|
|
Отношение сигнал/шум
|
63 дБ
|
Регулировки
|
Фаза SCH, фаза синхросигнала, сдвиг по вертикали, стоп-кадр, блокировка передней панели
|
|
Управление
|
С передней панели и через интерфейс RS-232
|
|
Источник питания
|
Сеть ~90-240 В, 50/60 Гц, 14 Вт
|
|
Масса
|
2,6 кг
|
|
Габариты (Ш*Г*В)
|
48,3 x 17,8 см x 1U
|
|
Временной сдвиг сигналов яркости и цветности
|
1 нс
|
|
Нелинейность тракта яркостного сигнала
|
1%
|
|
Телевизионные системы
|
PAL-B/D/G/H/I/M/N, NTSC-3,58/4,43, SECAM
|
Комплект поставки
- преобразователь
-
сетевой шнур
- нуль-модемный адаптер
|
