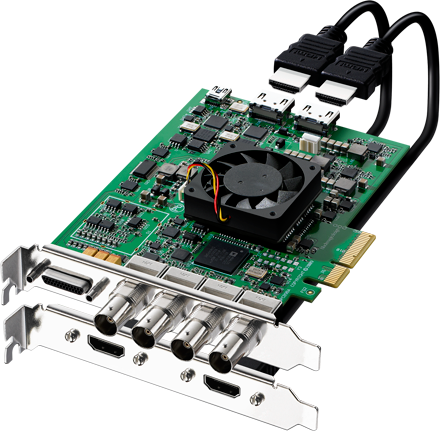

DeckLink 4K Extreme плата ввода/вывода Blackmagic    артикул: BDLKHDEXTR4K

Продвинутый рабочий процесс
Платы Blackmagic DeckLink представляются отличным решением для тех задач, где высокая производительность и качество обработки сигнала являются ключевыми моментами. Вместе с интерфейсами Blackmagic DeckLink пользователи Media Composer, Final Cut Pro или Premiere Pro приобретают возможность подключения практически любого студийного оборудования и совместимость с любым типом медиаданных, который поступает в студию от клиентов. При разработке плат Blackmagic DeckLink инженеры уделили особое внимание необходимости перемещать материал между различными системами. Таким образом, они прекрасно подходят для современных файловых рабочих процессов. Интерфейсы Blackmagic DeckLink HD Extreme 3D и Blackmagic DeckLink 4K Extreme были задуманы, как идеальные решения для систем цветокоррекции Blackmagic DaVinci. Благодаря этому обстоятельству колористы могут использовать всю функциональную мощь последней версии программного обеспечения Blackmagic DaVinci Resolve 9.0.

Универсальная подключаемость
Золотое правило телевидения гласит, что вы никогда не можете знать о том, с чем к вам придет клиент завтра. Именно поэтому высокопроизводительные платы Blackmagic DeckLink обладают коммутационными возможностями и качеством работы с изображением, которые позволяют справиться с любой задачей. Во время работы с требовательными клиентами вы можете быть уверены, что сможете работать с самыми разными типами оборудования, уровнями качества, файловыми форматами и программным обеспечением, которые потребуются в работе над проектом. Blackmagic DeckLink 4K Extreme имеет 2 аудиоканала AES/EBU и 2 канала профессионального аналогового XLR-аудио (по одному входу и выходу на канал), а также конвертер частоты дискретизации на AES/EBU входах. Плата способна работать с широчайшим спектром оборудования, таким как HDCAM, HD-D5, HDCAM SR, Betacam SP, Digital Betacam, HD-ресиверы, HDV-камеры, телевизоры, микшеры и другим оборудованием. Blackmagic DeckLink 4K Extreme поддерживает стандарт Dual Link 3 Gb/s SDI, благодаря чему позволяет захватывать и выводить видео с цветовым разрешением 4:4:4 при работе с такими деками как Sony HDCAM SR, а также воспроизводить 2K-видео с кадровой частотой 24 fps в реальном времени при использовании решения Blackmagic Design HDLink Pro.

Технология 3 Gb/s SDI
Платы Blackmagic DeckLink HD Extreme 3D и Blackmagic DeckLink 4K Extreme обладают высокоскоростными интерфейсами 3 Gb/s SDI. 3 Gb/s SDI является новейшей версией видеостандарта SDI, позволяющей передавать 4:4:4 RGB-, 2K- и даже стереоскопический материал по одному BNC-кабелю. 3 Gb/s SDI работает в два раза быстрее по сравнению с нормальным HD-SDI-подключением. Однако этот интерфейс способен моментально переключаться в традиционный SD- и HD-формат. Подключение 3 Gb/s SDI позволяет производить захват и вывод 4:4:4 RGB-видео или полного 2K-разрешения с кадровой частотой 24 fps и разрешением 2048 x 1556 пикселей. При использовании обоих подключений Dual Link 3 Gb/s SDI пользователи могут выводить 4K-материал в полном разрешении, обеспечив тем самым его мониторинг с попиксельной точностью. Работа с 4K- и 2K-видео через SDI-интерфейс позволяет совершить настоящую революцию кинопроизводства, так как у профессиональных пользователей теперь появилась возможность монтировать видео с полным киноразрешением при использовании уже существующего оборудования!

Непревзойденное качество изображения
С платой Blackmagic DeckLink 4K Extreme пользователи могут справиться с любой работой, которую приносят им клиенты: от рекламных роликов до 2K- и 4K-кинофильмов. Интерфейсы Blackmagic DeckLink работают как с компрессированным, так и с некомпрессированным видео. Таким образом, видеопрофессионалы могут не ограничивать себя выбором лишь определенных кодеков. При работе с некомпрессированным видео захваченный материал будет являться точной копией информации с матрицы камеры без каких-либо потерь и компрессии. То есть пользователь сможет использовать максимальное качество изображения для кеинга, композитинга, цветокоррекции и прочих процессов. Проверенные временем драйверы, отмеченное многими наградами программное обеспечение Blackmagic Media Express, продуманная аппаратная архитектура и возможность работы с разрешением 4K делают интерфейс Blackmagic DeckLink 4K Extreme одним из самых продвинутых и совершенных решений для захвата и вывода медиаматериала в видеоиндустрии.

Blackmagic DeckLink 4K Extreme позволяет работать с разрешением вплоть до 3840 x 2160

Новейшие видеотехнологии
Высокопроизводительные платы Blackmagic DeckLink используют в своей архитектуре несколько новейших видеотехнологий. Интерфейс Dual Link 3 Gb/s SDI обладает в 4 раза более высокой пропускной способностью, чем традиционный HD-SDI. Пользователи могут использовать эту скорость для работы с видеоэффектами и кеингом в максимально возможном на сегодняшний день цветовом разрешении 4:4:4. Интерфейс 3 Gb/s SDI также открывает доступ к такому ресурсоемкому формату, как 1080p60. Интерфейс Dual Link SDI также совместим с двухканальными 3D-форматами, где захват и вывод осуществляются по независимым каналам. Модель Blackmagic DeckLink 4K Extreme с интерфейсом Dual Link 3 Gb/s SDI позволяет осуществлять вывод и мониторинг 4:2:2 4K-материала. При работе с этим новым стандартом пользователи также могут использовать мини-конвертеры Blackmagic Design Mini Converter SDI to HDMI 4K и Mini Converter SDI Multiplex. Для работы с 4K-видео стандарт Dual Link 3 Gb/s SDI использует всего два BNC-кабеля вместо четырех, как это было необходимо в прошлом.

Мониторинг 3D- и 4K-проектов на совместимых широкоформатных телевизорах

Совместимость с любым программным обеспечением
Платы Blackmagic DeckLink полностью совестимы практически с любыми программными видеоприложениями. Компания Blackmagic Design была одним из пионеров в области разработки плат захвата для телевидения и постпродакшн, благодаря чему сегодня прилагает к своим продуктам проверенные временем драйверы. Совместимость с большинством программных приложений обеспечивается поддержкой открытого стандарта DPX и файлового формата QuickTime. Вместе с решениями Blackmagic DeckLink также поставляются SDK и QuickTime API. Таким образом, разработчики могут создать собственные решения для систем Mac, Windows и Linux

Поддержка приложений для Mac OS X
Пользователи, предпочитающие системы Mac OS X, могут использовать драйверы Blackmagic, которые отлично работают с такими приложениями, как Avid Media Composer, Apple Final Cut Pro X, Apple Final Cut Pro 7, Adobe Premiere Pro, Avid Symphony и Avid News Cutter. Платы Blackmagic DeckLink служат отличным аппаратным инструментом для создания визуальных эффектов в приложениях Adobe After Effects, The Foundry Nuke и Adobe Photoshop. Также они совместимы с такими системами автоматизации телевещания, как Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder и OnTheAir CG. Работая над аудиодорожкой, звукорежиссеры и видеомонтажеры, использующие платы Blackmagic DeckLink, смогут насладиться бесконфликтной совместимостью с приложениями Avid ProTools, Steinberg Nuendo и Cubase. Провайдеры потоковых сервисов будут довольны возможностью работы с Flash Media Encoder, Wirecast, Livestream Procaster. Системы Blackmagic DaVinci Resolve в сочетании с интерфейсами Blackmagic DeckLink представляют собой превосходное решение для цветокоррекции сложных проектов в реальном времени. А виджеи смогут использовать все мощные возможности, заложенные в программное обеспечение Resolume Avenue 4.

Поддержка программного обеспечения для Windows
Работая под операционной системой Windows, пользователи получают доступ к огромному количеству видеоприложений, так как интерфейсы Blackmagic DeckLink поддерживают драйверы WDM, DirectShow и даже QuickTime. Для монтажа они могут использовать Avid Media Composer, Avid Symphony, Avid News Cutter, Adobe Premiere Pro, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director и MAGIX Video Pro X4. Для визуальных эффектов – After Effects, The Foundry Nuke, Adobe After Effects и Adobe Photoshop. Интерфейсы Blackmagic DeckLink совместимы с такими системами автоматизации телевещания, как Vidcaster Pro & Studio & Broadcast, Uniplay и Playbox AirBox. Работа с GC-системами обеспечена совместимостью с приложениями CasparCG и Magicsoft CG. В список поддерживаемых аудиоприложений входят Steinberg Nuendo и Cubase. Провайдеры потоковых сервисов могут использовать Flash Media Encoder, Xsplit Broadcaster, Wirecast и Livestream Procaster. Системы Blackmagic DaVinci Resolve в сочетании с интерфейсами Blackmagic DeckLink представляют собой превосходное решение для цветокоррекции сложных проектов в реальном времени. При необходимости использования систем цифрового брендирования пользователи плат Blackmagic DeckLink могут воспользоваться совместимостью с Harris Infocaster.

Аппаратный понижающий конвертер
Во время работы над HD-проектами часто требуется одновременный мониторинг в HD- и SD-разрешении. Интегрированный высококачественный аппаратный конвертер платы Blackmagic DeckLink HD Extreme 3D обеспечивает постоянный вывод материала на SD-SDI-, S-Video- и композитном выходах. Это позволяет использовать основной SD/HD-SDI-выход для вывода материала в HD-разрешении, а SD-SDI-, S-Video- и композитный вывод – для параллельного SD-мониторинга. Во время захвата или вывода HD-видео интегрированный понижающий конвертер позволяет всем видеовыходам оставаться активными. Также он позволяет переключаться между режимами конверсии "letterbox", "anamorphic 16:9" и "center cut 4:3".

Невероятно низкий SDI-джиттер
В цифровых телевизионных средах класса high-end с особым вниманием относятся к качеству обработки сигнала. 10-битные SD/HD-SDI-выходы плат Blackmagic DeckLink обладают сверхнизким SDI-джиттером, а цифровые AES/EBU-аудиовыходы снабжены высокопроизводительными конвертерами частоты дискретизации с линейно-фазовой фильтрацией. На плате Blackmagic DeckLink Studio расположено в общей сложности 10 источников питания, которые изолируют высокоточную аналоговую электронику от цифрового шума и позволяют получать тем самым эталонное качество аналогового видео- и аудиосигнала.

Интегрированный SD-кейер
Для работы со стандартным разрешением платы Blackmagic DeckLink позволяют использовать интегрированный кейер высокого качества, позволяющий накладывать RGBA-изображение на входящий видеосигнал. Кейер может использоваться совместно с входящими в комплект плагинами Blackmagic Design для Photoshop или даже со специализированным программным обеспечением для анимированного RGBA-кеинга. Если необходимо использовать внешний кеинг, то в настройках нужно лишь выбрать соответствующую опцию и Blackmagic DeckLink направит кеинг-канал на SD-SDI-выход, а заполняющий канал на основной SD/HD-SDI-выход.

Динамическая вещательная графика
Телестудии могут использовать интегрированный SD-кейер для наложения вещательной графики в реальном времени, подключив SD-SDI-выход платы Blackmagic DeckLink к продакшн-свитчеру. Для включения и выключения функции кеинга используется приложение Blackmagic LiveKey. Также это приложение позволяет осуществлять автоматический фейдинг графики по расписанию. Платы Blackmagic DeckLink работают со всеми доступными на сегодняшний день программными инструментами QuickTime.

Профессиональное качество работы со звуком
Blackmagic DeckLink 4K Extreme имеет как цифровой небалансный AES-аудиовход и выход, так и балансный профессиональный XLR-аудиоинтерфейс. Оба аудиоинтерфейса характеризуются невероятным качеством воспроизведения звука и синхронизацией аудио и видео с точностью до сэмпла. На AES/EBU-входе Blackmagic DeckLink 4K Extreme присутствует конвертер частоты дискретизацию. Таким образом, вы можете подключить любое цифровое аудиоустройство: как синхронизированное, так и не синхронизированное. При захвате или выводе HD-материала Blackmagic DeckLink 4K Extreme поддерживает до 16-ти каналов эмбедированного SDI-аудио и 8 каналов при захвате или выводе SD-данных.

Драйверы QuickTime и DirectShow
Благодаря совместимости с драйверами DirectShow и QuickTime платы Blackmagic DeckLink способны работать с самым широким перечнем программных инструментов. QuickTime и DirectShow являются средами разработки в операционных системах Mac OS X и Windows, которые позволяют программным приложениям вести захват и вывод видеоматериала через аппаратные средства компьютерной системы. В отличие от дорогих проприетарных систем совместимость с драйверами QuickTime и DirectShow дает пользователям свободу выбора компонентов для построения собственной системы.

Технические характеристики

Разъемы
Видеовход SDI	Два 10-битных, с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Поддержка одноканальной и двухканальной передачи со скоростью 3 Гбит/с и 6 Гбит/с.
Видеовыход SDI	Два 10-битных, с возможностью переключения между SD, HD, 2K, 4K и выбором 2D или 3D. Поддержка одноканальной и двухканальной передачи со скоростью 3 Гбит/с и 6 Гбит/с.
Ввод аналогового видео	Один компонентный вход YUV с тремя разъемами BNC, возможность переключения на S-Video или композитный сигнал. Поддержка HD и SD на компонентном входе
Вывод аналогового видео	Один компонентный выход YUV с тремя разъемами BNC, возможность переключения на S-Video и композитный сигнал. Поддержка HD и SD на компонентном выходе
Видеовход HDMI	Один разъем HDMI типа A, поддержка формата упаковки 3D-кадров и Ultra HD
Видеовыход HDMI	Один разъем HDMI типа A, поддержка формата упаковки 3D-кадров и Ultra HD
Ввод аналогового звука	Два канала балансного аналогового звука через разъемы XLR профессионального уровня
Вывод аналогового звука	Два канала балансного аналогового звука через разъемы XLR профессионального уровня
Ввод звука через SDI	16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Вывод звука через SDI	16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Подключение к компьютеру	4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16
Кодеки	Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное 4:4:4
Программное обеспечение
Программное обеспечение в комплекте	Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video и драйвер Blackmagic для Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video и драйвер Blackmagic для Windows 7 и Windows 8. Media Express, Blackmagic Desktop Video и драйвер Blackmagic для Linux.
Обновление программного обеспечения	Через программный драйвер, запускаемый в начале работы или через функцию обновления
Физическая установка	4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS X, Windows и Linux. Для работы на платформе Mac OS X необходим компьютер Mac Pro. Полный перечень системных требований содержится в разделе «Поддержка».
Стандарты видео
Форматы HD	1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080PsF23.98, 1920 x 1080PsF24, 1920 x 1080PsF25, 1920 x 1080PsF29.97, 1920 x 1080PsF30, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60
Форматы SD	525/29.97 NTSC, 625/25 PAL
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 372M, SMPTE 425M Level A и B, ITU-R BT.656 и ITU-R BT.601
Поддержка метаданных SDI	Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров.
Дискретизация звука	Телевизионный стандарт (частота дискретизации 48 кГц с разрядностью 24 бит)
Цветовая субдискретизация	4:2:2 и 4:4:4* *для 4K — 4:2:2
Цветовое разрешение	10 бит YUV в форматах до 4K, 12 бит* RGB в HD и 2K *только вывод
Цветовое пространство	REC 601, REC 709
Поддерживаемая скорость передачи	Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и 4K. Аналоговые разъемы для компонентного видео допускают переключение между SD и HD
Цветовое разрешение HDMI	10 бит RGB* в HD *только захват, поддержка вывода будет добавлена после программного обновления.  10 бит YUV в HD и 4K.
Настройка интерфейса HDMI	Автоматическая настройка HDMI при подключении дисплея
Обработка сигналов
Обработка 3D-данных	Двухканальная запись и воспроизведение с поддержкой формата упаковки
Понижающая HD-конверсия	Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI A, сигнала SD-SDI на выход SDI B, а также на выходы S-Video и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3.
Преобразование цветового пространства	Аппаратное в режиме реального времени
Создание эффектов в реальном времени	Поддержка интегрированных эффектов Final Cut Pro X. Возможность работы с Premiere Pro CC Mercury Playback Engine. Интегрированные эффекты Avid Media Composer™. DaVinci Resolve
Условия эксплуатации
Рабочая температура	От 5° до 40° C
Температура хранения	От -20° до 45° C
Относительная влажность	От 0% до 90% (без конденсации)
Операционные системы	Mac OS X 10.9 Mavericks, Mac OS X 10.10 Yosemite или более поздняя версия. Windows 7 (64-разрядная версия) или Windows 8 (64-разрядная версия) Linux
Физические размеры

• DeckLink 4K Extreme
• Карта памяти SD с программным обеспечением
• Переходный кабель для работы с аналоговыми сигналами и управления через порт RS-422
• Скоба для HDMI
