ATEM Television Studio HD вещательный свитчер Blackmagic   

артикул: SWATEMTVSTU/HD

Оригинальный вещательный свитчер ATEM Television Studio HD Blackmagic

ATEM Television Studio HD — первый видеомикшер для студий вещания и технического сопровождения массовых мероприятий. Имея по четыре SDI- и HDMI-входа, он позволяет подключать до восьми устройств с любым форматом вплоть до 1080p/60. Благодаря повторной синхронизации смена изображения будет чистой даже при использовании бытовой съемочной техники. Есть поддержка многооконного мониторинга для одновременного вывода на экран всех источников вместе с предварительно просматриваемым и программным сигналами, дополнительный выход, двусторонняя связь, два хранилища графики, звуковой блок и модуль CCU. Предназначен для производства эфирных передач, телесериалов, веб-трансляций, показа массовых мероприятий и игровых турниров. Чтобы приступить к работе, достаточно соединить устройство с камерами, консолями или компьютерами!

ATEM Television Studio HD имеет широкий функционал и при этом отличается сверхмалым форм-фактором.

Исключительно компактный корпус
Самый маленький видеомикшер универсального назначения

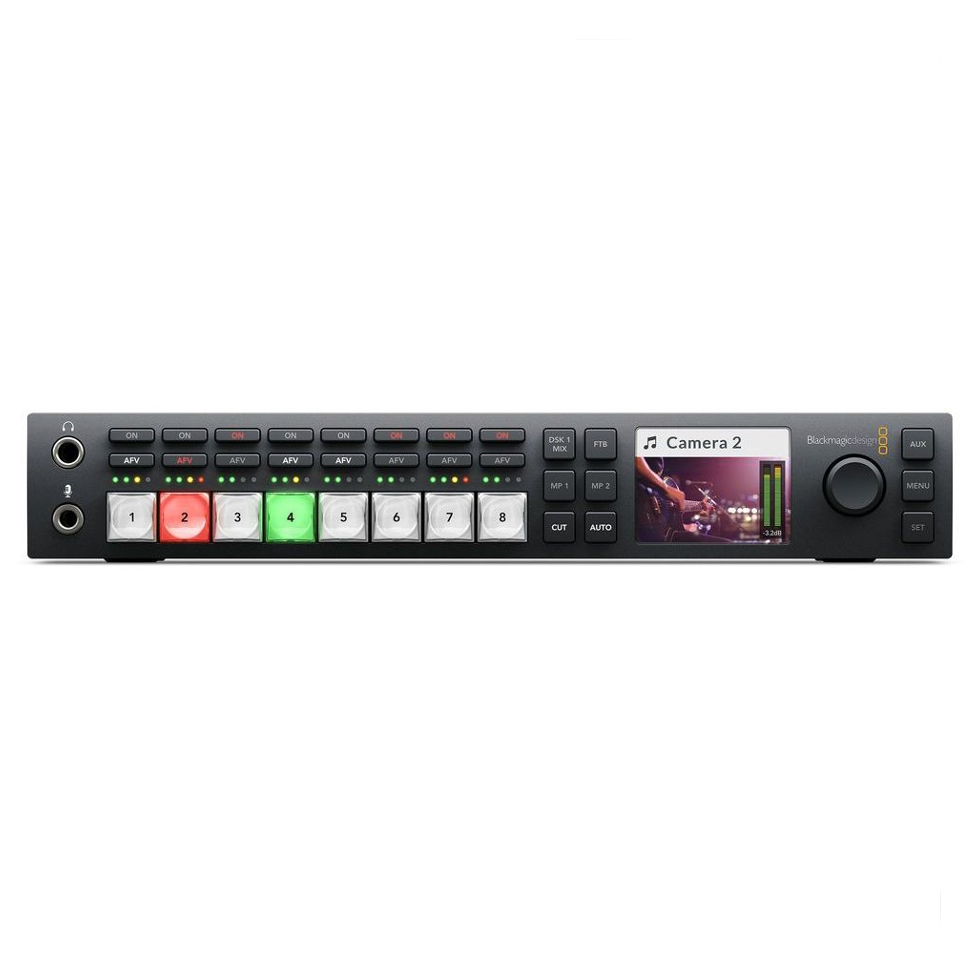

ATEM Television Studio HD — чрезвычайно компактный видеомикшер профессионального назначения. Он имеет встроенный блок питания, переднюю панель управления с кнопками выбора источников, интегрированный ЖК-дисплей и поворотную ручку. За счет малых размеров допускается установка на рабочем столе или в стойке при использовании дополнительной полки Teranex Mini Rack Shelf. В последнем случае рядом можно поместить одно из других решений Blackmagic Design, в том числе Teranex Mini, HyperDeck Studio Mini, Blackmagic MultiView 4 или Blackmagic Web Presenter, причем по ширине оба устройства будут занимать пространство 1 RU.

Панель управления
Прямой доступ ко всем функциям
ATEM Television Studio HD позволяет создавать программное изображение непосредственно с передней панели. На ней есть восемь кнопок с подсветкой для переключения прямым способом или с помощью переходов, органы управления звуком, модулем вторичного кеинга и медиаплеерами. Благодаря такому функционалу модель превосходно подходит для систем видеообеспечения, в которых используется несколько устройств. Микшер имеет встроенный ЖК-дисплей для настройки параметров, мониторинга сигналов, назначения дополнительного выхода и вывода уровня аудиоканалов.

Программное управление
Приложение для Mac и Windows в комплекте поставки
В комплект поставки входит программная панель, которая дает полную свободу творчества и вместе с тем надежный уровень контроля. Она позволяет в режиме реального времени переключаться между источниками, выбирать параметры переходов и кеинга, загружать на видеомикшер графику для вывода и наложения, использовать встроенный звуковой блок, создавать и запускать макрокоманды, а также автоматизировать воспроизведение материала с деки. SDI-поток обеспечивает передачу сигнала для удаленного изменения настроек камеры, установки диафрагмы и фокуса, а также применения инструментов цветокоррекции. Чтобы одновременно выполнять все эти действия, достаточно иметь компьютер, при этом на сложных проектах с приложением могут работать сразу несколько человек.

Входы SDI и HDMI
Подключение камер, игровых консолей и компьютеров
Модель принадлежит к классу профессиональной вещательной техники, оснащенной не только SDI-, но и HDMI-разъемами. Имея по четыре интерфейса 3G-SDI и HDMI, она позволяют использовать до восьми разных источников с любыми разновидностями SD- и HD-форматов вплоть до 1080p/60. Благодаря этому можно вести производство как с доступными HDMI-камерами, так и с вещательным SDI-оборудованием. Также предусмотрены синхровход, аналоговый аудиовход, порты RS-422 для контроля панорамной головки и Ethernet для управления с помощью аппаратной или программной панели. Так как ATEM выполняет автоматическую кадровую синхронизацию, любое подключенное устройство будет сразу готово к работе, даже если оно не поддерживает функцию Genlock!

SDI-выходы профессионального класса
Современные разъемы по стандартам вещательной отрасли
Через SDI-выход ATEM Television Studio можно подключать к профессиональным рекордерам класса HyperDeck Studio Mini, которые будут вести запись с максимально высоким качеством. Дополнительный выход обеспечивает вывод программного изображения или чистого сигнала без графики на другой дисплей, деку или цифровую панель. Также предусмотрены SDI- и HDMI-разъемы для многооконного мониторинга, что позволяет просматривать изображение практически на любом экране, в том числе на бытовых телевизорах.

Режим многооконного мониторинга
Вывод всех сигналов на один экран
При использовании нескольких камер важно одновременно видеть все источники. Режим многооконного мониторинга позволяет выводить до восьми каналов видео на один HDMI-экран или SDI-дисплей. Благодаря этому изображение с камер, графика, предварительно просматриваемый и программный сигналы доступны для одновременного обзора в одном месте. Есть возможность настраивать идентификаторы, устанавливать границы картинки и видеть индикаторы звука. Чтобы вести мониторинг из любой точки, достаточно подключить HD-телевизор!

Эффектные переходы
Большой набор опций при смене источника изображения
Переключение между источниками можно выполнять с помощью смешивания, вытеснения, погружения и других переходов. Видеомикшеры позволяют задавать их продолжительность, наличие и цвет границ, а также ширину, расположение и направление. Эффекты 18 видов с полной настройкой параметров сделают программное HD-изображение по-настоящему оригинальным и качественным. Среди доступных опций — DVE и анимация, если вместе с видеомикшером используется HyperDeck Studio Mini. В этом случае рекордер служит для вывода графики 4:4:4:4 при кеинге.

Встроенный 2D-блок DVE
Оригинальный визуальный ряд и эффекты «картинка в картинке»
Видеомикшер имеет специальный блок DVE для создания цифровых видеоэффектов, параметры которых легко задавать в реальном времени. Он позволяет помещать одно изображение в другое с настройкой границ, их затенения и подсветки. С помощью этой функции можно получить картинку в картинке при совмещении двух элементов, например комментатора и освещаемого им события. Дополнительно доступны 17 видов перехода, в том числе сжатие и вращение с использованием графики при смене источников.

Двусторонняя связь
Координация действий с операторами
Модели линейки ATEM Television Studio имеют встроенный конвертер, который использует каналы 15 и 16 программного SDI-сигнала для передачи голосовых сообщений. Двусторонняя связь наряду с командами управления и Tally-индикацией интегрирована в SDI-поток, а для подключения гарнитуры с микрофоном на передней панели предусмотрено специальное гнездо. SDI-выходы поддерживают работу в режиме микс-минус, когда программная аудиодорожка не содержит отдельные элементы звукового сопровождения. В этом случае комментатор с места событий слышит в наушниках всю речь, за исключением своего голоса, и не имеет помех в виде собственного эха.

Титры и графика
Мгновенное наложение эфирной графики
Видеомикшер может хранить до 20 статичных изображений и мгновенно выводить в эфир любое из них. Для этого достаточно загрузить файлы со страницы Медиа программной панели, а затем выбрать нужный для воспроизведения с помощью одного из двух плееров. Материалы остаются во внутренней памяти устройства даже при отключении питания, а для импорта непосредственно из программы Photoshop по сети Ethernet предусмотрен специальный плагин. Теперь наложение титров и графики будет занимать считанные секунды!

Кеинг в реальном времени
Совмещение сложной графики и живого видео
ATEM Television Studio HD имеет модуль для полноценного цветового кеинга с использованием зеленого или синего экрана. Фон, на котором появляется ведущий, легко заменить погодной картой или обстановкой виртуальной студии. Первичный кеинг также позволяет выполнять шаблонное, фигурное и линейное наложение. Для добавления логотипов и текста предусмотрены два модуля вторичного кеинга. Вместе с ATEM Television Studio HD в стойку можно установить рекордер HyperDeck Studio Mini, который будет выводить графику с альфа-каналом в формате ProRes 4:4:4:4 при создании дополнительных элементов.

Разъемы 3G-SDI профессионального уровня
Совместимость со всеми форматами до 1080p/60
Модель оснащается разъемами 3G-SDI, которые автоматически выбирают нужную скорость передачи данных для форматов SD-SDI, HD-SDI и 3G-SDI. Это позволяет подключать к видеомикшеру любую профессиональную камеру или деку для работы с видео в NTSC/PAL до 720p, 1080i и 1080p, включая материал с частотой 60 кадров/с.

Профессиональный звук
Микширование аудиодорожки в реальном времени
Видеомикшер позволяет использовать звук, поступающий на его входы с камер, через HDMI — с компьютера или игровой консоли, через XLR — с аналоговой техники. Работать с аудиодорожкой можно непосредственно с передней панели или со страницы Mixer приложения ATEM Software Control, которое обеспечивает полный контроль всех каналов с помощью индикаторов. Среди доступных функций — точная регулировка уровня и баланса программного и внешнего аудиосигнала, быстрое включение и отключение потока, а также режим AFV.

Управление камерой в удаленном режиме
Полное управление с видеомикшера
Панель ATEM Software Control обеспечивает полноценный контроль параметров камеры. На Blackmagic Studio Camera для этого используется входящий SDI-сигнал программного изображения, с помощью которого можно удаленно менять различные настройки. В приложении предусмотрены два вида интерфейса: традиционный блок управления камерой и режим цветокоррекции, который применяется для первичного грейдинга в системе DaVinci Resolve. Опыт работы с DaVinci Resolve позволит сделать трансляцию еще более яркой и красочной!

Дополнительный выход SDI
Передача изображения на цифровые панели и сценические экраны
ATEM Television Studio имеет независимый дополнительный выход, который предназначен для вывода изображения на большой сценический экран или записи мастер-копии программы без вещательной графики. Наличие кнопок на передней панели позволяет легко выбирать нужный источник. Выход можно использовать с любыми видеовходами, медиаплеерами и шиной предварительного просмотра, а также для работы с тестовыми сигналами. Кроме того, благодаря автоматическому переключению на нужную камеру он является удобным инструментом технического мониторинга.

Студия собственной конфигурации
Малый форм‑фактор
ATEM Television Studio HD имеет компактный корпус, ширина которого составляет всего 2/3 стандартного места. Благодаря малому форм-фактору вместе с видеомикшером в стойке помещается рекордер HyperDeck Studio Mini для записи мастер-копии или конвертер Teranex Mini для преобразования видео между интерфейсами SDI и HDMI. Для контроля параметров сигнала можно дополнительно установить монитор Blackmagic SmartView 4K, а решение Blackmagic Duplicator 4K позволяет одновременно сохранять программное изображение на 25 SD-карт!

Аппаратная панель управления
Полноценный контроль при компактном дизайне
Если вы работаете с компактной моделью ATEM Television Studio HD, можно дополнительно приобрести аппаратную панель управления ATEM 1M/E Broadcast Panel. Она отличается небольшими размерами, но при этом оснащается кнопками, ручками и другими органами управления, необходимыми для работы в условиях круглосуточного вещания. Благодаря этому достигается полный контроль всего функционала видеомикшера.

Исключительная надежность
Круглосуточное вещание без сбоев
Работа в прямом эфире требует оборудования самой высокой надежности. По этой причине в ATEM Television Studio HD используется операционная система, сравнимая по своей отказоустойчивости с программным обеспечением для авиационной отрасли. В сочетании с малым форм-фактором она делает видеомикшер по-настоящему универсальным решением, которое заменяет собой 10 разных устройств!
