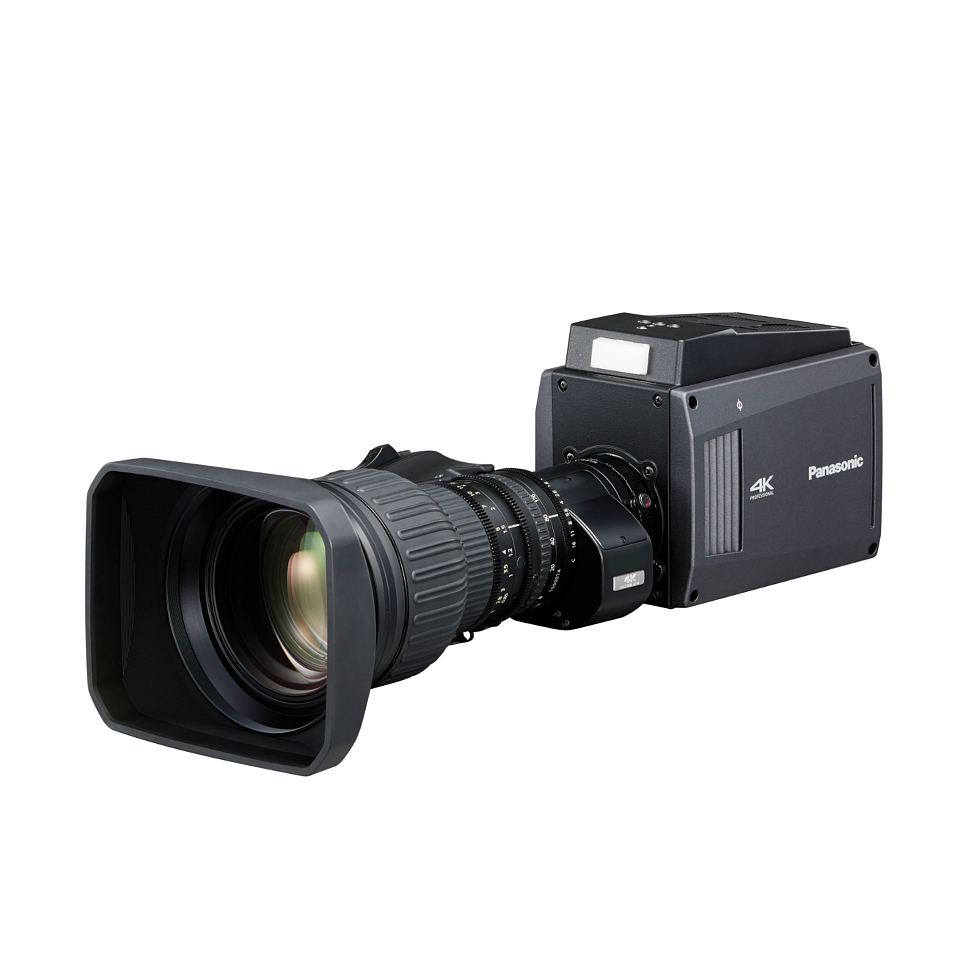

AK-UB300GJ бокс-камера Panasonic   

AK-UB300 обеспечивает точность операторской работы и высокое качество изображения, что  необходимо для освещения спортивных мероприятий, работы удаленных студий, предоставления информации о погоде, съемки концертов и выполнения других задач. Она позволяет получить качественную картинку в формате 4K даже при съемке малобюджетного материала в студии небольшого размера, а также является прекрасным выбором для проведения воздушной киносъемки.

Даже когда идет речь о съемке в HD-качестве, AK-UB300 становится отличной заменой для существующих бокс-камер, так как обеспечивают беспроблемный переход на системы, в основе которых лежат технологии 4K и IP. Множество функций делает устройство универсальным.

Основные особенности:

• Высокая чувствительность (F11/2000 люкс) и низкий уровень шума (соотношение «сигнал-шум» составляет 60 дБ): чтобы максимально упростить эксплуатацию и удовлетворить широкий круг потребностей, в модели AK-UB300 предусмотрен режим высокой чувствительности, который делает ее сопоставимой с любой предыдущей HD бокс-камерой в плане чувствительности и соотношения «сигнал-шум» или даже превосходящей прошлые модели по этим показателям.
• Крепление объектива B4: благодаря встроенному конверсионному объективу можно использовать любой объектив типа 2/3. Для получения отличного качества изображения применяется крупноформатный 4K-датчик, который с максимальной пользой использует падающий свет.

• Одновременный вывод сигналов UHD (4x 3G-SDI) и HD (1x 3G-SDI и 1x HD-SDI): плата с выходами Quad-SDI входит в стандартную комплектацию, в дальнейшем ее можно будет заменить на другие опциональные выходы 4K, например оптоволоконные.

• Функция HD-форматирования, позволяющая получать HD-изображение из картинки в формате 4K (масштаб увеличивается в 4 раза). Область HD-форматирования может контролироваться с помощью удаленных панелей управления от компании Panasonic, таких как AW-RP50 или AW-RP120.

• Поддержка IP-вещания потоком и IP-управления: вывод потокового видео можно осуществлять максимум по четырем одновременным потокам H.264 в широком диапазоне скоростей передачи данных. Управление по локальной сети упрощает установку и обеспечивает совместимость камеры с рядом удаленных контроллеров.

• Совместимость с поворотно-наклонными системами: благодаря компактному корпусу, малому весу и функции управления по локальной сети камера может устанавливаться на поворотно-наклонных устройствах как от Panasonic (AW-PH405 или AW-PH400), так и сторонних поставщиков (Vinten-Radamec, Telemetrics, AR+).

• Нейтральные фильтры: благодаря четырехпозиционному регулятору нейтральных фильтров (ND1/4, ND1/16, ND1/64) камеру можно использовать в условиях очень яркого освещения.

• Функция автоматической адаптации: цветовая температура и уровень изображения автоматически корректируются в зависимости от изменений, которые происходят в том месте на открытом воздухе, где используется камера.


Рамки видимы только на выводе HD-SDI №2, их положение можно изменять в реальном времени с помощью пультов управления (RP50, RP120) или web-интерфейса камеры.

Потоковая передача видео​

Вы можете подключить камеру к компьютеру и просматривать видеосигнал в веб-браузере. Введите в качестве URL-адреса IP-адрес. С помощью веб интерфейса можно настроить одновременный вывод до 4х IP-потоков в различных разрешениях до Full HD.

Рекомендуемые веб-браузеры — Internet Explorer и Safari. На странице настройки можно выбрать кодировку (H.264 или JPEG), размер изображения (вплоть до разрешения Full HD), битрейт (до 24 Мбит/с) и другие параметры, связанные с потоковой передачей. В одном браузере можно одновременно подтверждать изображения с нескольких камер (4 или 16). Для воспроизведения видео, передаваемого потоком, можно использовать другие приложения, в частности VLC.

Обратите внимание: в отличие от PTZ-камер, в меню настройки этой камеры невозможно войти через веб-браузер.

Управление с ПК или Mac

Камерой AK-UB300 можно управлять с ПК или Mac по локальной сети с помощью программы UB300 Setting Tool, которую можно бесплатно загрузить с веб-сайта PASS Panasonic.

Она позволяет изменять меню настроек и обновлять микропрограмму. Также можно открыть экранное меню.

Поддерживаемые пульты управления

Изначально камерой AK-UB300 можно управлять с пультов управления AW-RP50 и AW-RP120 от Panasonic. Это можно делать как по локальной сети, так и по последовательному подключению. Возможна базовая регулировка, которая предусматривает изменение таких параметров, как усиление красного и синего и защитный интервал, соотношение общих и подробных данных, баланс белого и черного, а также нейтральный фильтр. Для тонкой регулировки нужно использовать экранное меню. Можно управлять диафрагмой, масштабированием и фокусировкой. В режиме HD-кроп можно управлять HD-кропами с помощью поворотно-наклонного джойстика. Для этого необходимо обновить ПО пультов RP50/120 и HRP1000/1005 до актуальных версий.

По состоянию на январь 2017 г. камеру UB300 также поддерживает пульт дистанционного управления AK-HRP200. После февраля 2017 г. такие же пульты дистанционного управления, как для студийной камеры (AK-HRP1000 и AK-HRP1005), будут поддерживать использование AK-UB300 по локальной сети, а позже (с апреля 2017 г.) — и по последовательному подключению.

Это позволит легко интегрировать UB300 в системы с PTZ- или студийными камерами. Используя для управления одни и те же удаленные пульты, оператор получит ряд выгод от упрощенной стандартной эксплуатации.

Совместимость с поворотно-наклонными системами

AK-UB300 может использоваться в поворотно-наклонных системах, но с некоторыми ограничениями.

• Камера AK-UB300 совместима с наклонно-поворотной головой Robyhead D1.
• Модель UB300 совместима с поворотно-наклонными системами Panasonic AW-PH400 и AW-PH405. Однако камера должна питаться от внешнего источника, и поворотно-наклонные устройства не могут управлять ее включением и выключением. Сигналы 3G-SDI не могут поступать через поворотно-наклонную головку.
• В UB300 используются такие же протокол и интерфейс, как в предыдущих моделях AK-HC1800/1500. Для подключения к поворотно-наклонной головке можно использовать такой же кабель.
• Модель UB300 не совместима с поворотно-наклонными системами Panasonic AW-PH360 и AW-PH650

Кроме того, модель AK-UB300 должны будут поддерживать сторонние роботизированные системы. Сейчас эта возможность находится в разработке, так как мы хотим, чтобы в будущем с помощью роботизированных систем можно было управлять многими другими функциями.

• Vinten-Radamec: камеру можно установить на поворотно-наклонной головке FHR-35. Функциями объектива и поворотно-наклонной головки можно управлять с помощью системы HDVRC от Vinten.
• Telemetrics: камеру можно установить на поворотно-наклонной головке PT-LP-S5. Функциями объектива и поворотно-наклонной головки можно управлять с помощью RCCP-1.
• AR+: камеру можно установить на 6-координатной роботизированной руке ARCAM, которой можно управлять с помощью программного обеспечения ARcaptur (также совместимого с другими системами).

Цифровое подавление тумана

Эта функция позволяет подавлять туман на изображении и легче видеть объект съемки, имеющий низкую контрастность из-за тумана. Степень подавления можно регулировать вручную в зависимости от густоты тумана.

Функция может пригодиться, когда камера используется на открытом воздухе (как камера для съемки красивых ландшафтов или погодная камера). Подавление тумана доступно в режимах UHD и HD.

• Есть 3 основных системных формата: UHD (3840x2160), UHD CROP (1920x1080) и HD (1920x1080).
• Поддерживаемые форматы 4K на выводе Quad-SDI: 3840x2160/50p, 25p, 24p.
• Поддерживаемые форматы HD на выводах 3G-SDI: 1080/50p, 50i, 25psF, 24; 720/50p.
• Камера может одновременно использовать три формата и вывода: UHD через Quad-SDI, 1080/50p через 3G-SDI и 1080/50i через HD-SDI.
• Экранное меню доступно только на выводе HD-SDI №2. На этом выводе также может показываться информация о состоянии, усилении контуров и помощи при фокусировке.
• Сигнал потоковой передачи видео, поступающий по локальной сети, может использоваться и для мониторинга (включая экранное меню и состояние).
• В режимах UHD CROP и HD выводы UHD №3 и №4 не работают.

Другие функции:

• Изменение сторон на противоположные: изображение может показываться с изменением сторон на противоположные (по вертикали или по горизонтали)
• DRS: динамический диапазон может быть увеличен за счет сжатия сигнала изображения для чрезвычайно ярких участков, которые подверглись переэкспонированию во время обычной съемки. При этом сохраняется контрастность
• Функция помощи при фокусировке: на выводе монитора могут показываться расширенный дисплей, цветной дисплей для помощи при фокусировке и полоса фокусировки, что поможет с легкостью взять объект в фокус.
• FBC: камера предусматривает функцию компенсации и подавления помех в виде полос очень яркого света, которые появляются в местах, где есть световые вспышки.
• Тонкая регулировка: камера предусматривает широкие возможности по регулировке качества изображения. В частности, доступны такие функции, как детали, цвет кожи, линейная матрица, 12-осевая коррекция цветов и гамма-коррекция.
• Вход для синхронизации по внешнему сигналу:  камера может выполнять синхронизацию по опорному сигналу, поступающему из внешнего источника, через разъемы G/L IN или I/F.
