Коммутатор резерва SW-212HDAE предназначен для автоматического или управляемого переключения последовательных цифровых видеосигналов высокой чёткости 3G/HD/SD-SDI и DVB-ASI TS.
Коммутатор имеет два основных режима работы: коммутатор 2 в 1 или коммутатор резерва, режим работы задаётся DIP-переключателем. В первом случае прибор управляется от кнопки с передней панели или удаленно, во втором - анализирует наличие сигнала на каждом входе и может автоматически переходить на резервный вход «В» при пропадании сигнала на входе «А».
Режим фиксации аварийного состояния, позволяет коммутатору остаться на резервном входе «В» после восстановления сигнала на входе «А», фиксируя аварийную ситуацию.
Тракт сигнала включает два автоматических входных усилителя и коммутатор 2 в 1 с блоком восстановления несущей. В тракте сигнала производится адаптивная частотная коррекция, компенсирующая затухание кабеля длиной до 120 м (например Canare LV-61, для сигнала HD-SDI), восстановление несущей и формирование выходного сигнала стандартной амплитуды и формы. Сигналы на обоих выходах коммутатора полностью эквивалентны. При отключении питания, сигнал со входа «А» через реле подаётся на выход «1».
Ручное локальное управление осуществляется кнопкой размещенной на передней панели, дистанционное: по сети Ethernet или сигналами GPI от внешнего пульта управления на одну - две кнопки (например KR-11, KR-21) или от систем управления (автоматизации).

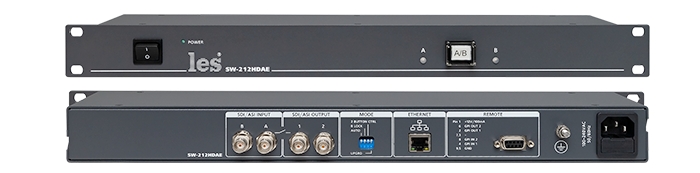

Коммутатор выполнен в металлическом корпусе высотой 1RU, глубиной 83 мм и с возможностью крепления в телекоммуникационной стойке.
|
