Описание
Оригинальный модуль Kramer SVG-CVSD
Плата серии SVG на 4 входа SD-SDI или CV (автоматический выбор типа сигнала), эмбеддированное аудио или входы балансного моно аудио, входы Tally SVG-CVSD.

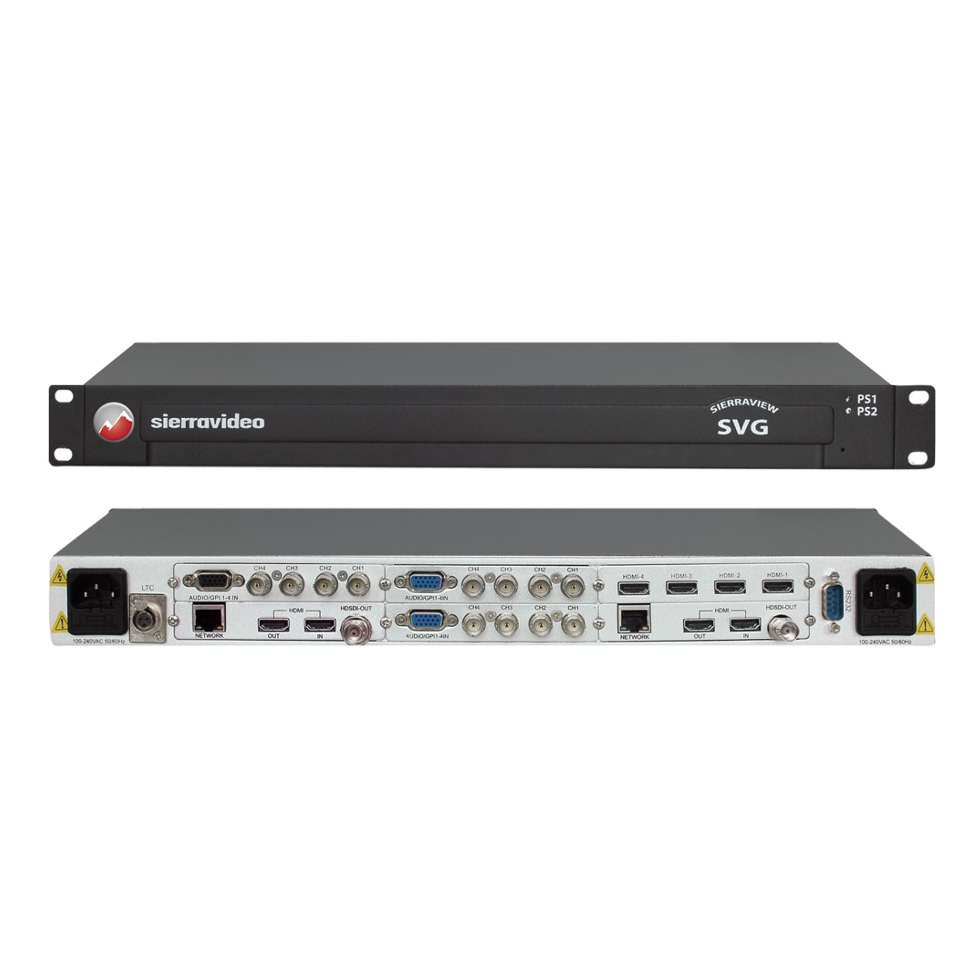

SVG — многооконный мультиформатный видеопроцессор с модульной архитектурой, позволяющий комплектовать прибор входными модулями различных форматов суммарной емкостью до 20 входов. Входные модули трех типов (имеют каждый по 4 разъема): модуль Composite/SDI с автоопределением типа сигнала, модуль SDI/HD-SDI/3G-SDI и модуль HDMI с поддержкой HDCP и EDID. Выходной модуль имеет 2 выхода с разъемами HDMI и HD-SDI (сигнал на выходах одинаковый). Выходной модуль оснащен дополнительным входом HDMI. Максимальное выходное разрешение 1920х1080p.
Видеопроцессор позволяет отображать одновременно до 21 источников различных форматов разного разрешения на одном мониторе и до 18 источников в режиме отображения на двух дисплеях.
Прибор позволяет осуществлять мониторинг аудио и видеосигналов в различных комбинациях в реальном времени с отображением оповещений, служебных сигналов, таймеров и прочей дополнительной информации. Прибор находит свое применение в телевизионных студиях вещании, режиссерских пультах и студиях монтажа.
Основные особенности:
- модульная архитектура позволяет комбинировать входные сигналы различных форматов
- поддержка HDCP
- входные модули включают композитные, SDI/HD-SDI (до 3G) и HDMI сигналы
- гибкие возможности вывода сигнала на один или два монитора с различным соотношением сторон 4:3, 16:9 или произвольного соотношения
- поддержка выходных разрешений до 1920х1080p
- выбор аналогового или цифрового сигнала синхронизации, таймер обратного или прямого отсчета
- отображение служебной информации (UMD & Tally) от коммутаторов и распределителей
- отображение данных о сигнале, включая AFD (Active Format Description) информацию
- мониторинг звуковых дорожек и аудиосигналов, поддержка режима полноэкранного отображения
- оповещение при потере, искажении или «застывании» изображении от источника, потере или значительном завышении аудиосигнала
- встроенный веб-сервер для настройки и удаленного управления
- поддержка TSL и GPS тайминга
- встроенный сдвоенный блок питания
- компактный корпус высотой 1U для установки в 19'' стойку.
