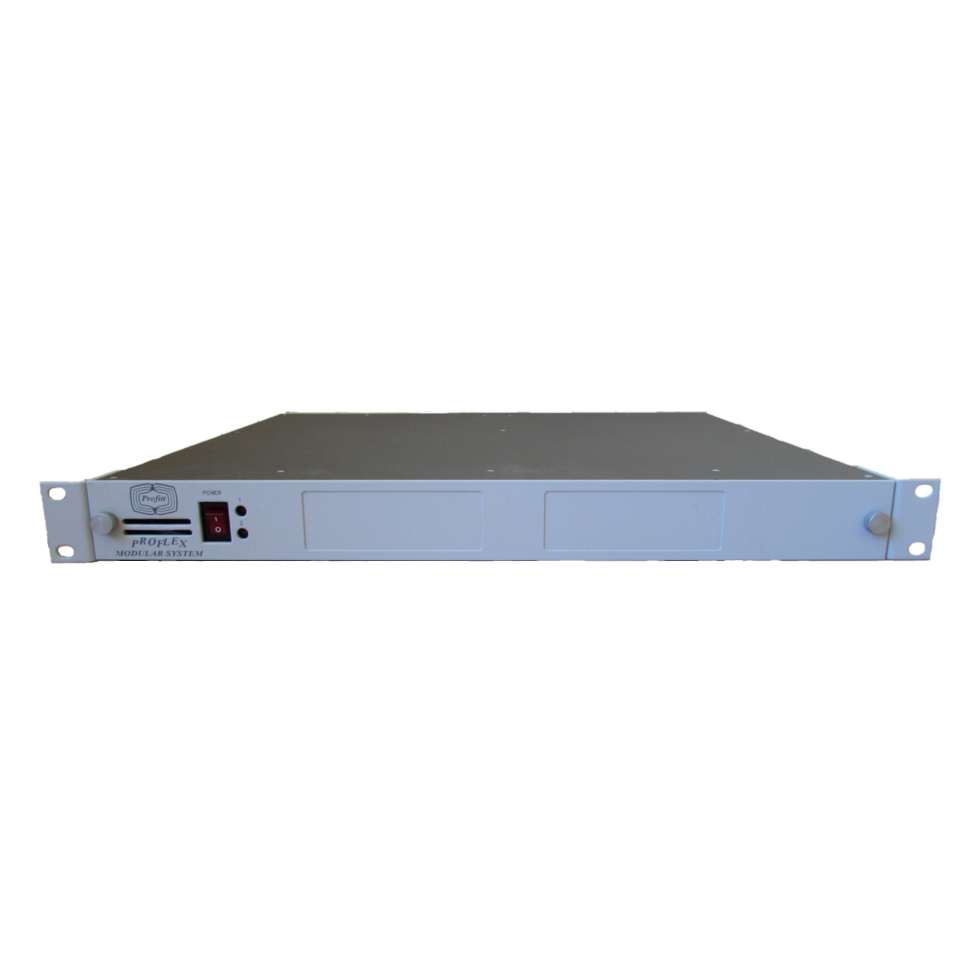

Оригинальный корпус с блоком питания PFR-1UM Profitt.
PFR-1UM - корпус с блоком питания, используются для создания компактных профессиональных видео и звуковых устройств.
В корпусе PFR-1UM возможно разместить до 4 модулей, плату глобального сигнала синхронизации, плату центрального процессора, сменный модуль, обеспечивающий связь с интерфейсами RS232 или RS485 и вентилятор. На лицевой стороне располагается сетевой выключатель с подсветкой, код модели и выполняемые ею функции, а также комментарии пользователя. Задняя сторона наборная и состоит из панелей с разъемами для внешних сигнальных соединений, панели источника питания с сетевым разъёмом, предохранителем и клеммой заземления, панели с проходными разъемами глобальной синхронизации и интерфейса RS485 и разъёмами для подключения GPI и RS232 (вместо RS485). Панели с разъёмами для внешних сигнальных соединений устанавливаются на задних платах и могут быть одинарной (20мм) и двойной ширины (40мм). Используемые разъёмы: для видеосигналов и синхронизации - BNC, для S-Video - MiniDIN-4, для звука - D-Sub, BNC, для интерфейсов RS485/RS232 - TP-8P8C, GPI - SUB-9F, SUB-15D.
Основные особенности:
- корпус "PROFLEX" на 4 слота с кроссплатой
-
высота 1RU
-
блок питания 220 В AC
