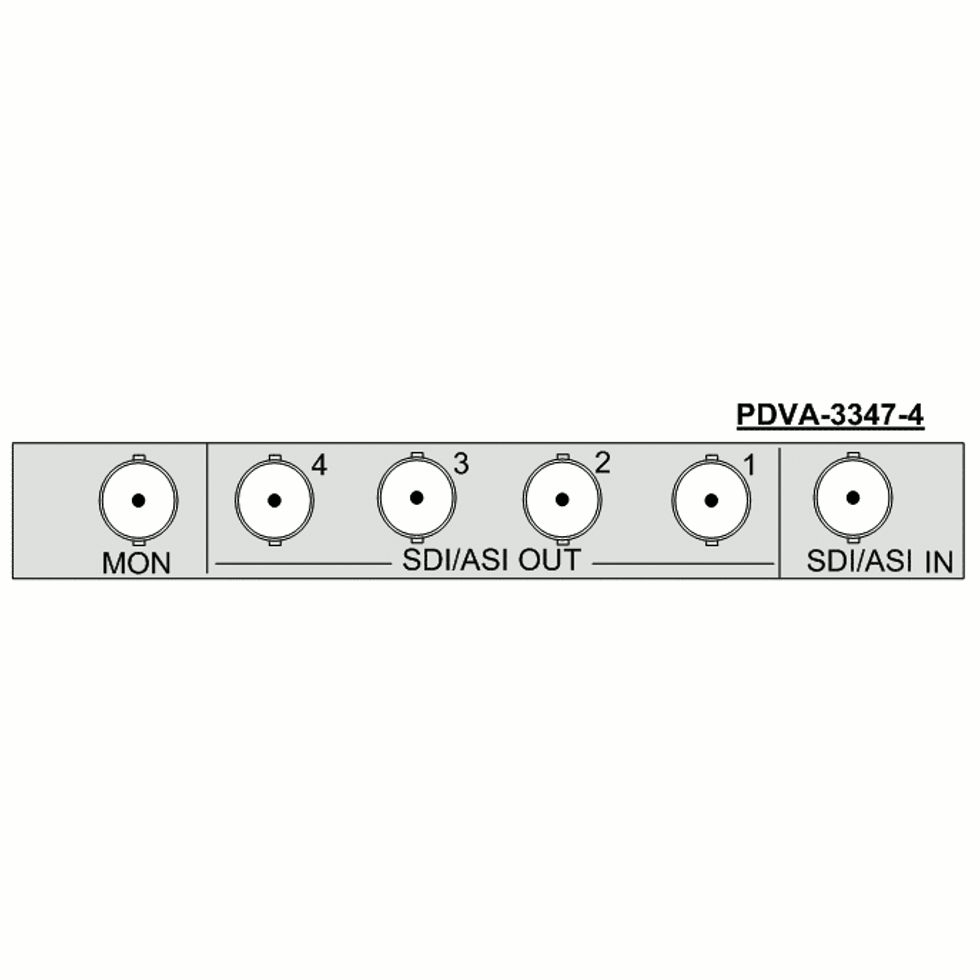

PDVA-3347-4 усилитель-распределитель Profitt   

PDVA-3347-4 усилитель-распределитель Profitt
25 350 руб.

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)

Получить скидки: от 3 шт
Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)


Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
от 10 000 руб.



Сколько Вам нужно?      - +    шт

Купить  В корзину  Получить скидки от 3 шт


Оплата по счету (безналичный расчет)      Наличные      Оплата банковской картой с сайта или у нас в офисе    Сбербанк    Интернет-банки    Моментальная оплата через сайт ЮMoney без комиссии.


Доставка товара в удобное время     Гарантия на оборудование     Демо-зал     17 лет на профессиональном рынке     Сотрудничество с центральными телеканалами     Обмен товара
















Описание
Описание Технические характеристики  │  Отзывы о товаре

Оригинальный усилитель-распределитель PDVA-3347-4 Profitt.

PDVA-3347-4 – предназначены для усиления и распределения на четыре выхода сигналов ASI / SDI .

Возможности :

  • Автоматическое определение стандарта входного сигнала.
  • Возможность принудительного включения входного стандарта.
  • Индикация ошибок EDH (для SD SDI ) в мин/час.
  • Индикация пропадания входного сигнала.
  • Автоматический корректор кабеля.
  • Восстановление тактовой частоты во всех режимах ( reclocking ).
  • Мониторный выход PAL / NTSC при входном SD SDI сигнале.
  • Релейный обход входа на первый выход
Общее устройство и принцип действия
Усилителm-распределителm PDVA -3347- 4 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Входной сигнал проходит автоматический корректор кабеля и далее поступает на схему восстановления тактовой частоты, с выхода которой подается одновременно на выходной буфер и процессор потока. В процессоре потока производится определение наличия входного сигнала, его стандарт, подсчет ошибок EDH для SDI сигнала, определение правильности полярности ASI сигнала. Здесь производится декодирование входного сигнала и, в случае SD SDI сигнала, производится его преобразование в аналоговый PAL / NTSC формат для контроля.

Конструкция
Конструктивно усилитель-распределитель Серии PDVA -3347- x построен на фронтальном и заднем модулях системы “ PROFLEX ”. Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется.

Управление и индикация
Органы управления и индикации расположены на лицевой панели усилителя/

В блоке возможны следующие режимы:
  • AUTO – автоматический выбор стандарта входного сигнала;
  • FORCE – принудительный выбор стандарта входного сигнала;
  • RESET EDH – сброс счетчика ошибок EDH ;
В блоке возможны следующие органы индикации:
  • LOSS – индикатор отсутствия сигнала на входе устройства;
  • EDH DET – индикатор присутствия посылок EDH во входном сигнале SDI ;
  • EDH MIN / HOUR – зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа;
  • ASI , SDI – индикатор стандарта входного сигнала;
  • 525, INV – индикатор двойного назначения: в режиме SDI указывает, что стандарт входного сигнала 525/60; в режиме ASI указывает на инверсную полярность входного сигнала.


Технические характеристики

Вход
Стандарты
DVB / ASI
Количество входов
1, с восстановлением тактовой ( reclocking )
Входное сопротивление 75 Ом.
Входное затухание несогласованности не менее 18 дБ до 270МГц.
Коррекция входного кабеля автоматическая, до 300м для SD SDI (270 Mb / s ). Кабель типа Belden 1694 A или эквивалентный.
Разъемы BNC .
Выход электрический цифровой
Стандарт соответствует входному
Количество выходов 4, с восстановления тактовой
Выходное затухание несогласованности не менее 18 дБ до 270 МГц.
Размах  800 мВ ± 10%.
Разъемы  BNC .
Время нарастания и спада 700 пс. номинал
Джиттер менее 0.2 UI (единичного интервала)
Выход аналогового сигнала PAL / NTSC (при входном SDI сигнале)
Количество выходов 1
Выходное сопротивление 75 Ом
Размах  1000 мВ на нагрузке 75 Ом.
Ошибка по фазе и амплитуде не более 3%.
Неравномерность АЧХ не более 2% до 5.5 Мгц
Разъем BNC .
Общие характеристики
Диапазон рабочих температур от 5 до 45 ° С.
Время непрерывной работы 24 часа.
Габаритные размеры фронтальная плата 100x220 мм, задняя плата 100х100 мм.
Масса не более 0,4 кг.




Вес и размеры в упаковке (измерено на складе Global Systems)

Вес 0.4 кг
Высота 5 см
Ширина 14 см
Глубина 40 см


|
