DS-109ASTM трансформаторный распределитель Les

-10%

71 940 руб.

64 746 руб.

(Скидка 7 194 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 3 шт

Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)

Варианты:⠀⠀⠀⠀: DS-109ASTM-50 трансформаторный распределитель Les
Номинальный коэффициент передачи -50 dB на всех выходах (для входов микрофонного уровня).
Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 3 шт

Описание

Описание │ Технические характеристики │ Варианты исполнения │ Файлы │ Отзывы о товаре

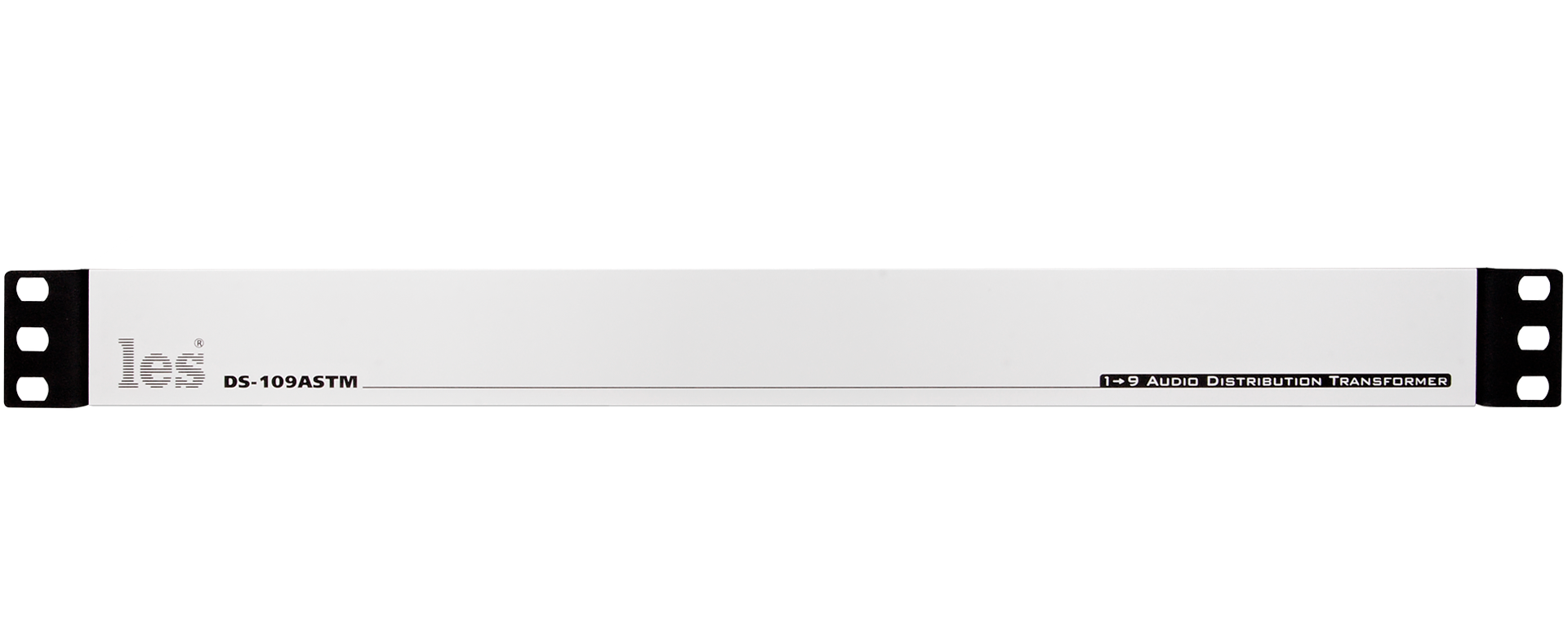

Оригинальный трансформаторный распределитель (сплиттер) 1 в 9 симметричных аудиосигналов -3 дБ (-50 дБ) DS-109ASTM Les.

Пассивный распределитель с трансформаторной развязкой (сплиттер) DS-109ASTM предназначен для передачи аналогового симметричного звукового сигнала от одного источника к 9-ти приемникам. Наличие магнитного экрана позволяет работать с сигналами микрофонного уровня, а использование трансформаторов с сердечниками из Mu-пермалоя обеспечивают отличные частотные и амплитудные характеристики.

В варианте исполнения DS-109ASTM-50 установлены дополнительные выходные делители, обеспечивающие преобразование входного линейного уровня (0..+6 дБм) в микрофонный (-50..-45 дБм) по всем выходам.

Основные особенности:

Трансформаторная развязка позволяет разорвать земляной контур и гальванически изолировать потребителей друг от друга и от источника сигнала, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, а также обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств.
Каждый выход распределителя оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения.
Прибор оборудован транзитным выходом (“Loop-Through”). Сигнал на данный выход подается напрямую со входного разъема, не подвергаясь никаким обработкам. Это позволяет каскадировать трансформаторные распределители, увеличивая количество подключенных потребителей.
Распределитель выполнен в виде одного модуля высотой 1U с креплением в стойку 19". Прочный металлический корпус предохраняет прибор от механических повреждений.
Номинальный коэффициент передачи -3 dB на всех выходах.

Технические характеристики

Количество входов/выходов	1/9
Наличие дополнительного транзитного выхода	да
Наличие дополнительного магнитного экрана	да
Диапазон рабочих температур (°C)	- 35...+ 40
Формат аудио сигнала	аналоговый симметричный
Тип входа/выхода	трансформаторный
Тип разъемов (по входу/выходу)	XLRM/XLRF
Номинальное входное сопротивление приемника	600 Ом
Номинальное выходное сопротивление источника	10 - 600 Ом
Номинальный уровень входного сигнала	0 dBu / 0.775 В
Максимально допустимый уровень входного сигнала	+ 10 dBu / 2.451 В
Предельно допустимая разница потенциалов между входом и выходом	600 АС / 1000 DC В
Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее	86 дБ
Ширина полосы пропускания по уровню-3 дБ, не менее	20 - 32000 Гц
Номинальный коэффициент передачи (один нагруженный выход),при сопротивлении источника 10 Ом	- 2.7 дБ
Номинальный коэффициент передачи(все выходы нагружены), при сопротивлении источника 10 Ом	- 4.5 дБ
Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более	+/- 0.2 дБ
Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц, не хуже	0.03 %
Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 63 Гц, не хуже	0.35 %
Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 31.5 Гц, не хуже	1 %
Габаритные размеры (Ш х В х Г)	483 х 44 x 62 мм
Вес	1,2 кг

Варианты исполнения

DS-109ASTM
	Номинальный коэффициент передачи -3 dB на всех выходах.
DS-109ASTM-50
	Номинальный коэффициент передачи -50 dB на всех выходах (для входов микрофонного уровня).

Файлы

DS-109ASTM(-50) Руководство пользователя
DS-109ASTM(-50) Паспорт изделия
ЕАС - ТС Декларация о соответствии изделий серии DS

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	1.3 кг
Высота	6 см
Ширина	13 см
Глубина	51 см
