DG-19NGT генератор синхросигналов Les

-10%

181 456 руб.

163 310 руб.

(Скидка 18 146 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 2 шт

Отсутствует и более не поставляется!

Замена:⠀⠀⠀⠀: Les DG-20NGT
Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.
Стоимость доставки по России:⠀⠀⠀⠀: от 350 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 2 шт

Описание

Описание │ Технические характеристики │ Файлы │ Отзывы о товаре

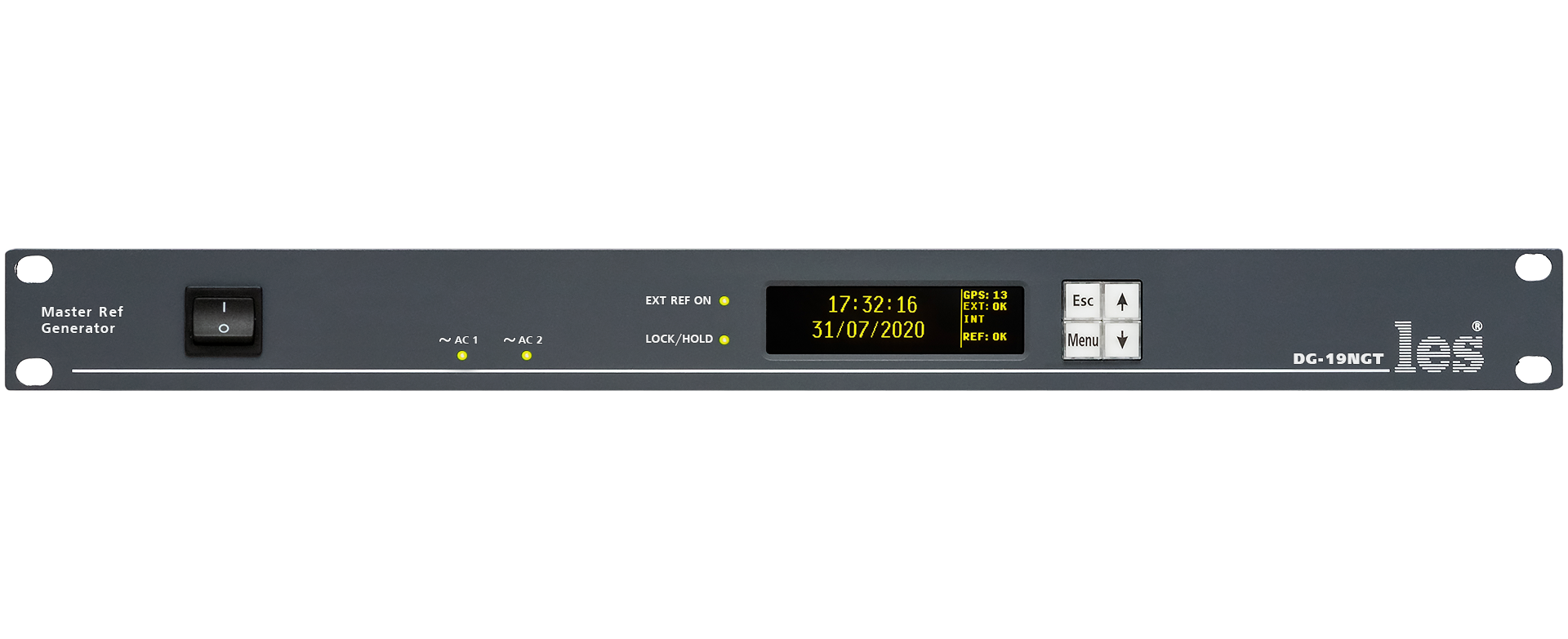

Оригинальный генератор DG-19NGT Les.

DG-19NGT - это надёжный и высокостабильный генератор вещательного качества синхросигналов и сигналов точного времени необходимых для работы телевизионного комплекса. Генератор обеспечивает эталонные выходы сигнала временного кода в формате LTC EBU, две пары аналоговых синхросигналов (black burst черное поле PAL и/или Tri-level формата 1080/50i) с возможностью подстройки фазы относительно опорного сигнала по горизонтали и вертикали, сигналы Wordclock 48 кГц, 10 MHz, 1pps и два выхода HD/SD-SDI с тестовым сигналом. DG-19NGT имеет встроенный NTP-сервер и часы реального времени.

Генератор можно привязать к высокостабильным сигналам времени и частоты присутствующим в глобальной системе позиционирования (GLONASS и GPS). GPS антенна подключается к генератору по UTP кабелю через внешний блок RX-01SAT. Благодаря такому подключению, антенну можно отнести от генератора на расстояние до 200 метров. Антенна и внешний блок не входят в комплект поставки, поставляются опционально.

Адресно-временной код (LTC) выводится через два разъёма XLR и ему может быть назначен временной сдвиг по отношению к UTC.

DG-19NGT имеет два блока питания, работающих в горячем резерве. Работа прибора гарантируется при наличии сетевого питания хотя бы на одном входе.

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.

Технические характеристики

Аналоговые Синхро Выходы
Black Burst	PAL-B 625i/50
Уровень сигнала Black Burst	-300мВ ± 5мВ на нагрузке 75 Ом
HD Tri-Level	SMPTE 1080i/50
Уровень сигнала HD Tri-Level	от -300 мВ до +300 мВ ± 5 мВ на нагрузке 75 Ом
DC Offset	0 ± 0.05 В
Соотношение сигнал/шум	> 60 dB rms
Выходное сопротивление	75 Ом
Тип разъёмов для сигналов ВВ и HD Tri-Level	BNC
Количество выходов для сигналов ВВ и HD Tri-Level	4
Импульсный сигнал	1 Гц (1pps)
Уровень сигнала 1pps	2,5 В на нагрузке 75 Ом
Сигнал меандр	1 кГц
Уровень сигнала 1кГц	2,5 В на нагрузке 75 Ом
Wordclock	48 кГц Wordclock
Уровень сигнала Wordclock	2,5 В на нагрузке 75 Ом
Время нарастания сигнала Wordclock	≤ 35 нс
CW сигнал	10 МГц
Уровень CW сигнала	2,5 В на нагрузке 75 Ом
10 МГц SFPDR	> 50 dBc
Тип разъёмов для сигналов 1pps, Wordclock, CW, 1кГц	BNC
Количество выходных разъёмов для сигналов 1pps, Wordclock, CW, 1кГц	2
LTC Выход
Стандарт сигнала	ГОСТ IEC 60461-20141
Кадровая частота	25 Гц
Количество выходов	2
Разъёмы	3-pin XLR male
Выходное сопротивление	50 Ом
Управление по Ethernet
Тип сети	Ethernet 10/100 Base-T IEEE 802.3
Разъём	RJ-45
Интерфейс управления	web-интерфейс
SDI Тестовый Сигнал
Стандарт сигнала	SMPTE 259M, SMPTE 292M
Количество выходов	2
Разъёмы	BNC
Уровень сигнала	800 мВ
Джиттер	< 0,2 UI
Входной сигнал синхронизации
Поддерживаемые стандарты сигналов	Black Burst (PAL-B), HD Tri-Level sync (1080i/50)
Количество входов	1
Разъём	BNC
Общие хар-ки
Стабильность опорной частоты при автономной работе	≤1 ppm
Стабильность опорной частоты при синхронизации от спутникового приемника	0.01 ppm
Стабильность опорной частоты при синхронизации от NTP	1 ppm
Время горячего старта спутникового приемника в оптимальных условиях	5 сек
Время холодного старта спутникового приемника в оптимальных условиях	30 сек
Напряжение питания	100 - 240 В
Потребляемая мощность	9 Вт
Количество блоков питания	2
Тип разъёма на блоках питания	IEC 60320 C14
Диапазон рабочих температур	от +5°С до +40°С
Габаритные размеры (Ш х В х Г)	483 х 44 х 123 мм
Вес	2.3 кг

Файлы

DG-19NGT Руководство пользователя v3.2
DG-19NGT Паспорт изделия
ЕАС - ТС Декларация о соответствии изделий серии DG

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	2.9 кг
Высота	6 см
Ширина	26 см
Глубина	52 см
